Замена кабеля питания Ryobi CSB125
В этом руководстве показано, как правильно установить новый кабель питания для вашей циркулярной пилы Ryobi CSB125. Если кабель подключен к источнику питания, но пила не реагирует на нажатие курка, скорее всего, кабель питания вышел из строя. Эта страница по устранению неполадок поможет диагностировать любые потенциальные проблемы, связанные с неисправным кабелем питания. Если требуется новый кабель питания, это руководство покажет шаги по его правильной установке. Вам понадобятся только отвертка Phillips #2 и кусачки для проводов. Это руководство охватывает, как получить доступ к внутренним проводам от кабеля питания.
Шаг 1

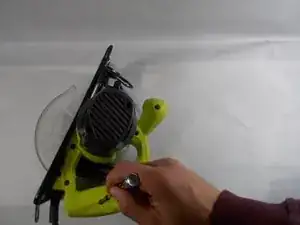

Поместите пилу на ровную поверхность мотором вверх.
Убедитесь, что пила отключена от любого источника питания.
Шаг 2

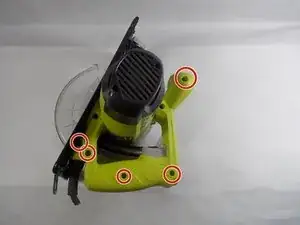

Используйте отвертку Phillips #2 для удаления пяти винтов M4x16 мм.
Шаг 3

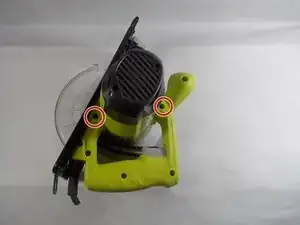

Используйте отвертку Phillips #2 для удаления двух винтов M45x35 мм.
Шаг 4

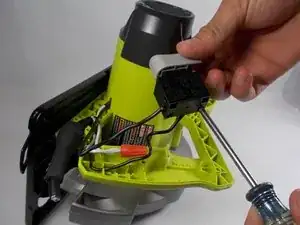

Чтобы удалить штепсельную вилку с пилы, вам нужно отключить два провода, идущие от вилки.
Удалите черный провод, открутив его от выключателя курка с помощью отвертки Phillips #2.
Удалите белый провод, открутив пластиковую гайку, чтобы отделить два белых провода.
Шаг 5

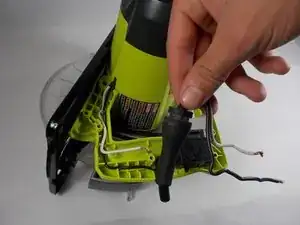

Снимите вилку с пилы.
Возможно, вам придется использовать кусачки для проводов, чтобы оголить медь на новом штепселе.

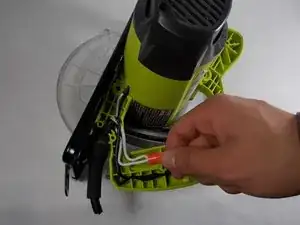

Важно, чтобы провода правильно проходили по своим направляющим. Несоблюдение этого может привести к зажиму провода, что может повредить вилку.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
