Замена двигателя Ryobi CSB125
В этом руководстве описаны шаги по доступу к внутренней части корпуса двигателя циркулярной пилы Ryobi CSB125. Если при нажатии на курок слышен гул или во время работы пилы появляется дым, скорее всего, двигатель вышел из строя. Эта страница с рекомендациями по устранению неисправностей поможет определить возможные проблемы, связанные с неисправным двигателем. Если потребуется установить новый двигатель, в этом руководстве описаны шаги по правильной установке. Для работы Вам понадобятся только отвертка Phillips №2, шестигранник 7”/32 и бита Torx T20.
Шаг 1

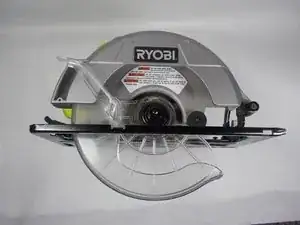

Установите пилу на ровную поверхность так, чтобы пильный диск был направлен вверх.
Убедитесь, что пила отключена от источника питания.
Шаг 2

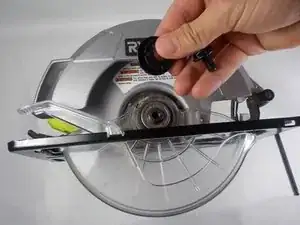

Снимите бампер, ослабив винт M5 x 20 мм с помощью биты Torx T20.
Шаг 3

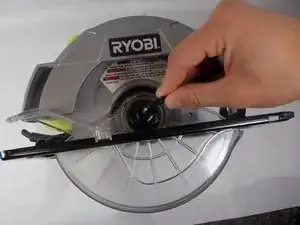

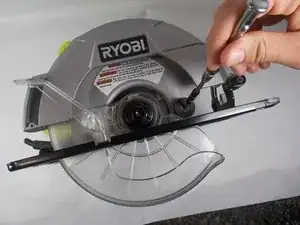

Используйте шестигранник 7”/32, чтобы ослабить винт диска 5/16–18 x 9/16 дюйма.
Шаг 4
Снимите винт диска 5/16–18 x 9/16 дюйма, пружинную шайбу, внешнюю шайбу диска, пильный диск и внутреннюю шайбу диска.
Шаг 5

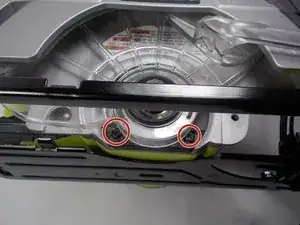

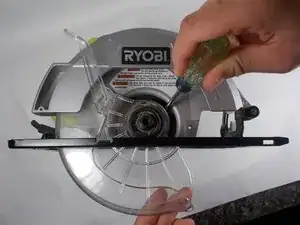

Используя отвертку Phillips №2, снимите четыре винта M4x16 мм, показанных на изображении.
Для доступа к ним потребуется повернуть защитный кожух.
Шаг 6

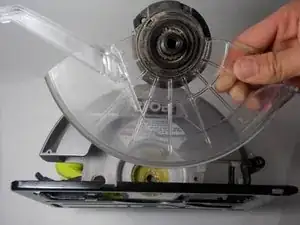

Снимите сборку опоры нижнего защитного кожуха с остальной части пилы.
Шаг 7

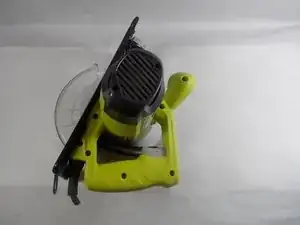

Переверните пилу и установите её на ровную поверхность так, чтобы двигатель оказался сверху.
Шаг 8

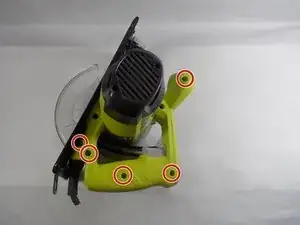

Используя отвертку Phillips №2, снимите пять винтов M4x16 мм.
Шаг 9

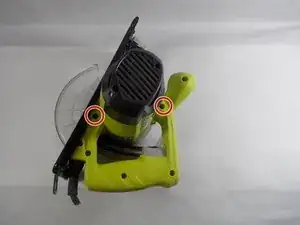

Используя отвертку Phillips №2, снимите два винта M45x35 мм.
Шаг 10

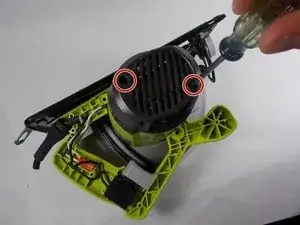

Используя отвертку Phillips №2, снимите два винта M4x16 мм, крепящих концевую крышку.

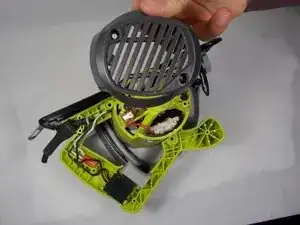

Снимите концевую крышку.
Шаг 11

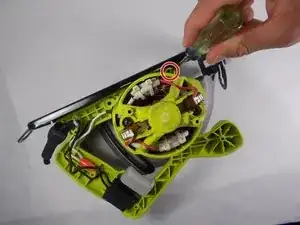

Используя отвертку Phillips №2, снимите винт M45x35 мм, крепящий корпус двигателя.
Шаг 12

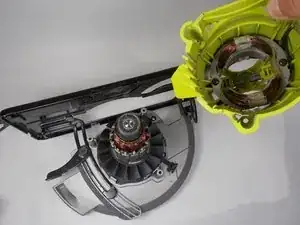

Снимите корпус двигателя, чтобы получить доступ к внутренним деталям.
Завершение
Чтобы собрать устройство обратно, выполните эти шаги в обратном порядке.
