Замена рычага и пружины рычага Ridgid GEN5X R8653
В этом руководстве показано, как заменить торсионные рычаги для регулировки глубины реза и угла наклона лезвия пилы. Эти части изготовлены из пластика и могут сломаться при приложении чрезмерной силы. Для получения дополнительной информации ознакомьтесь с нашим руководством по устранению неполадок.
Шаг 1

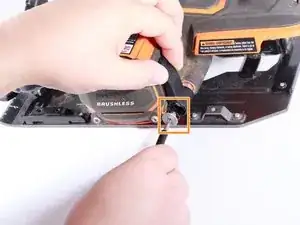

Извлеките аккумулятор, нажав обе кнопки по обе стороны от аккумулятора и потянув его от пилы.
Если на вашей пиле установлено лезвие, наденьте перчатки.
Шаг 2

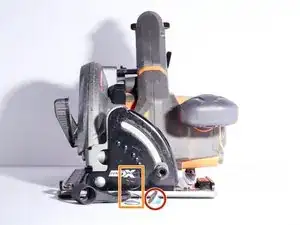

Определите, какой рычаг необходимо заменить. Рычаги глубины реза и угла наклона лезвия имеют одинаковые номера деталей, но расположены в разных местах на этой пиле.

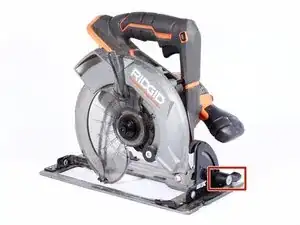

Рычаг угла наклона лезвия расположен спереди слева и соединяется с базовым узлом.

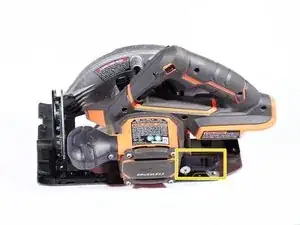

Рычаг глубины реза расположен ближе к задней части левой стороны пилы, за кожухом мотора.
Шаг 3

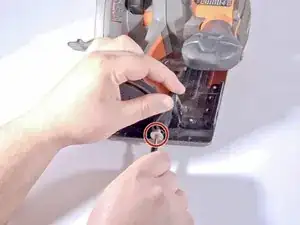

Осторожно ослабьте винт Torx T20 на 7 мм, фиксирующий рычаг угла наклона лезвия. Между этим винтом и рычагом находится пружина сжатия.
После того как винт ослабится от последнего витка, медленно отвинчивайте его от рычага, постепенно освобождая давление в пружине.
Шаг 4

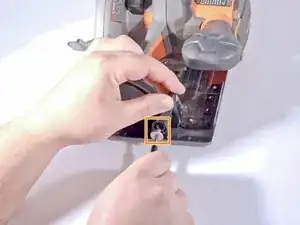

Осторожно ослабьте винт Torx T20 на 7 мм, фиксирующий рычаг угла наклона лезвия.
Между этим винтом и рычагом находится пружина сжатия.
После того как винт ослабится от последнего витка, медленно отвинчивайте его от рычага, постепенно освобождая давление в пружине.
Шаг 5
Совместите новый рычаг с монтажным постом.
Установите пружину внутри монтажного отверстия рычага и зафиксируйте на месте с помощью винта Torx T20 на 7 мм.
