Замена ножа на пиле RIDGID R32104
Если лезвие вашей пилы Worn Drive Saw внезапно останавливается, делает неправильные резы или происходит отдача, лезвие неисправно или неправильно установлено. Используйте это руководство, чтобы снять или выровнять лезвие. Вам понадобится ключ с шестигранным хвостовиком H-6 мм для удаления одного типа винта в процессе замены.
Шаг 1
Выключите пилу и отключите её от сети перед началом работы.
Пила RIDGID R32104 не поставляется с лезвием, поэтому для демонстрации действий использовалась бумага.

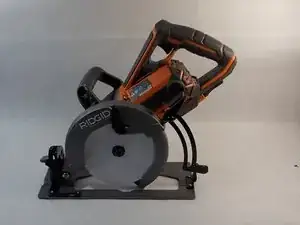

Поместите пилу Worm Drive Saw на прочную поверхность.
Лезвие расположено внутри верхней защитной оболочки лезвия и нижней swing guard.
Шаг 2

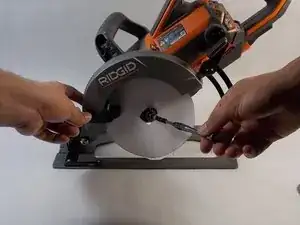

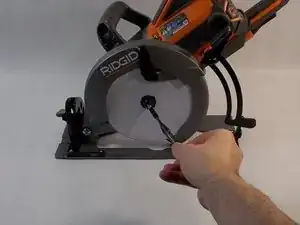

Используя ключ с шестигранным хвостовиком H-6 мм, удалите винт 3/8 - 16 UNC LH, шайбу и внешнюю шайбу лезвия, которые фиксируют лезвие на месте.
Чтобы открутить винт, необходимо повернуть его по часовой стрелке.
Шаг 3
Отрегулируйте нижнюю swing guard, чтобы правильно зафиксировать лезвие.
Шаг 4

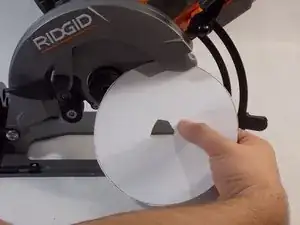

Удалите лезвие, осторожно захватывая его за центр, чтобы избежать травм.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
