Замена фиксатора шпинделя циркулярной пилы Ridgid R3205
Фиксатор шпинделя на циркулярной пиле — одна из наиболее часто заменяемых деталей. Фиксатор изнашивается из‑за регулярной замены диска. Замена фиксатора шпинделя относительно проста и не требует сложных приёмов.
Шаг 1

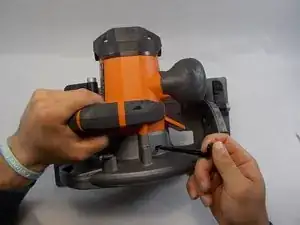

Нажмите на чёрный фиксатор шпинделя и удерживайте его вдавленным.
Держа фиксатор шпинделя вдавленным, используйте 6 мм шестигранный ключ, чтобы выкрутить винт 5/16-18 x 0.55 дюйма.
Шаг 2

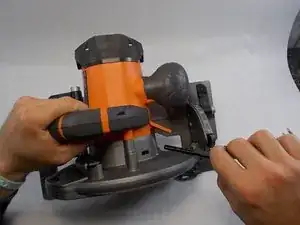

Отпустите фиксатор шпинделя и снимите наружную фланец, поднимая его с выходного вала.
Шаг 3

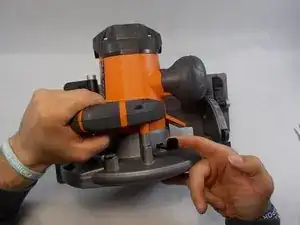

После снятия наружной фланца втяните нижний защитный кожух диска в корпус верхнего защитного кожуха, нажав на чёрный рычаг.
Выньте диск снизу пилы.
Шаг 4

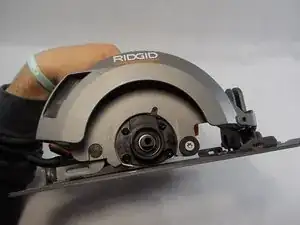

Используйте монтировку или пальцы, чтобы снять внутреннюю фланец.
Шаг 5
Снимите наружное стопорное кольцо отвёрткой, раскрывая его, а затем поддев и извлекая.
Шаг 6
После снятия наружного стопорного кольца удалите шайбу (OD50 x ID42 x 0.8t).
Шаг 7
Снимите нижний защитный кожух диска после удаления шайбы.
Шаг 8
Выверните винт (M3 x 12 мм) крестовой отвёрткой.
Шаг 9
Оставьте резиновую пыльную крышку под местом снятого винта.
Шаг 10
Выньте фиксатор шпинделя.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
