Замена выключателя циркулярной пилы Ridgid R3205

Электрические инструменты

Выключатель на циркулярной пиле — один из самых часто заменяемых элементов. Выключатель изнашивается после регулярного использования. Замена выключателя очень проста и не требует сложных методов.

Шаг 1

Снимите сборку щеток с помощью отвертки с плоским лезвием.

Шаг 2

Используйте отвертку Т25 Torx для удаления 3 винтов (M5 x 58 мм).

Шаг 3

Используйте отвертку Т20 Torx для удаления винта (1/4-20 x 0,66 дюйма).

После удаления винта (1/4-20 x 0,66 дюйма) рычажная сборка может быть откручена от винта (1/4-20 x 0,66 дюйма).

Шаг 4

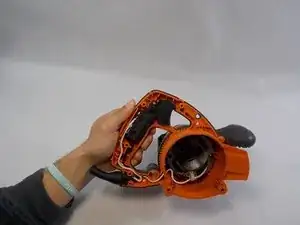

Теперь сборка корпуса мотора может быть снята с остальной части пилы.

Шаг 5

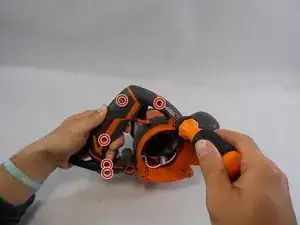

Снимите 5 винтов Torx 20 (#8-16 x 5/8 дюйма) с внешней рукоятки.

Шаг 6

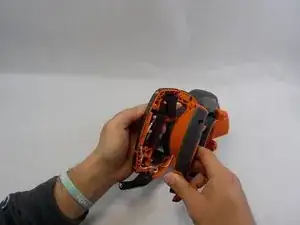

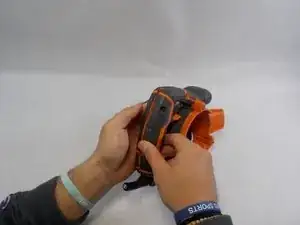

Снимите внешнюю рукоятку.

Шаг 7

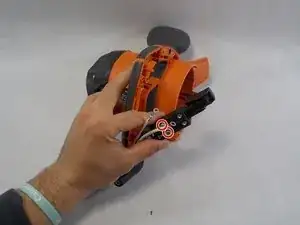

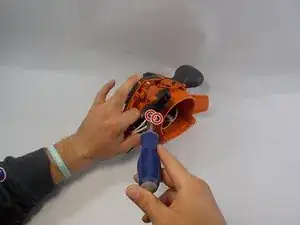

Используя крестовую отвертку, удалите винт (M4 x 12 мм), удерживающий выключатель на месте.

Шаг 8

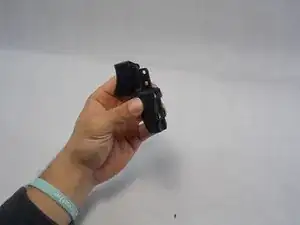

Снимите провода, прикрепленные к сет

Перевод руководства с ifixit.com
