Замена сборки основания Ridgid GEN5X R8653

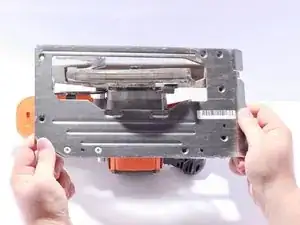

В этом руководстве показано, как заменить сборку основания на этой циркулярной пиле. Эта деталь может потребоваться к замене, если она повреждена, сломана или деформирована так, что это мешает выполнению чистых резов. Симптомами деформированной сборки основания являются: резы, уходящие в сторону, когда диск установлен на ноль градусов, или заедание диска, вызванное тем, что cutting base не прилегает плотно к обрабатываемой поверхности.
Шаг 1
Всегда отключайте аккумулятор и используйте перчатки при работе с диском пилы. Игнорирование этого может привести к повреждениям или травмам!
Удалите прилагаемый ключ с шестигранником из его места хранения в передней части ручки.

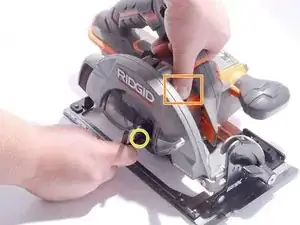

Нажмите и удерживайте кнопку блокировки шпинделя, расположенную между ручкой и кожухом диска.
Используя прилагаемый ключ с шестигранником 6 мм, открутите болт, крепящий диск, и снимите диск.
Шаг 2

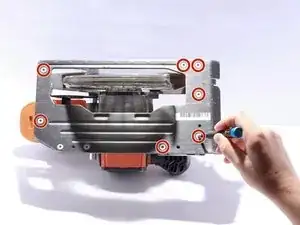

Удалите семь винтов Torx T20 размером 6 мм, расположенных вокруг основания пилы.

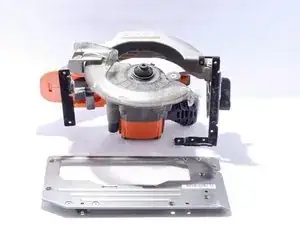

Оттяните сборку основания от пилы.
Эти винты очень тугие и требуют значительных усилий для удаления.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
