Замена внутренней втулки фланца Ridgid GEN5X R8653
В этом руководстве показаны правильные шаги для замены внутренней втулки фланца, которая может быть изношена, деформирована или повреждена на этом дисковом пилу Ridgid GEN5X R8653. Внутренняя втулка фланца обеспечивает зазор между пилой и внутренней частью защитного кожуха. Внутренняя втулка фланца изнашивается со временем. Если диск проскальзывает или вибрирует чрезмерно, вы находитесь в правильном руководстве. Для получения дополнительной информации посетите нашу страницу диагностики. Пожалуйста, убедитесь, что вы соблюдаете все меры предосторожности для обеспечения вашей безопасности во время работы с этим устройством.
Шаг 1

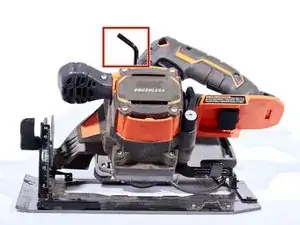

Извлеките прилагаемый шестигранный ключ из его места в передней части ручки.
Если прилагаемого шестигранного ключа нет, подойдет шестигранный ключ 6 мм.

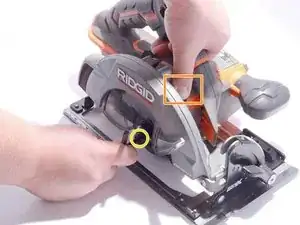

Удерживайте кнопку блокировки шпинделя, расположенную между ручкой и защитой диска.

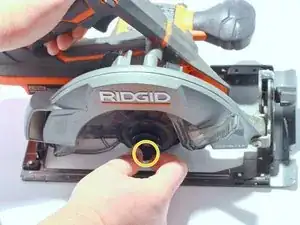

С помощью шестигранного ключа открутите болт, удерживающий внешний фланец, диск (если установлен) и внутренний фланец.
Если на вашей пиле установлен диск, надевайте перчатки.
Шаг 2

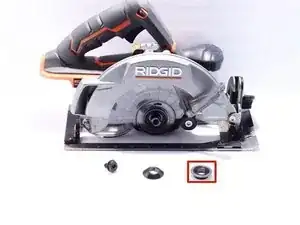

Определите внутреннюю втулку фланца. Эта деталь находится между пилой и диском. У нее идеально круглый отверстие в центре с выступающим плечом, в отличие от наклонного плеча, характерного для внешней втулки фланца.

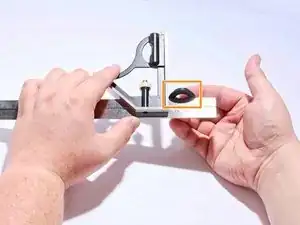

Используйте линейку с прямым краем или угольник, чтобы проверить внутреннюю втулку фланца на деформацию. Мы использовали комбинированный угольник для демонстрации, но подойдет любая прямая кромка. Замените деталь, если она явно повреждена или деформирована, или если черное покрытие со стороны диска втулки стерто, обнажая голый металл.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
