Замена корпуса мотора с ручкой круглопильного станка Ridgid R3205
Корпус мотора с ручкой на круглопильном станке является одной из немногих пластиковых деталей на станке. Если корпус мотора или ручка ломаются или повреждаются, это руководство поможет их заменить. Замена корпуса мотора с ручкой достаточно проста и не требует сложных методов.
Шаг 1

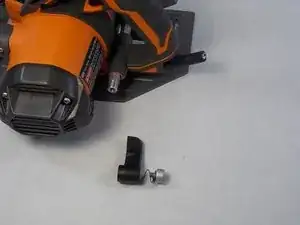

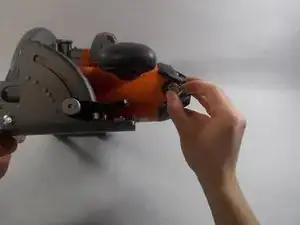

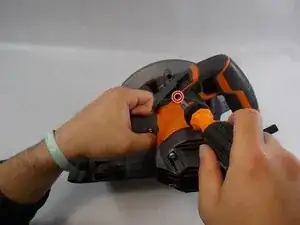

Снимите узел щеток с помощью плоской отвертки.
Шаг 2

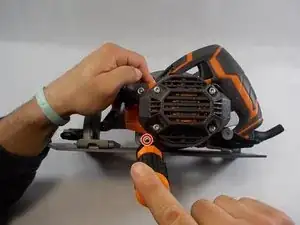

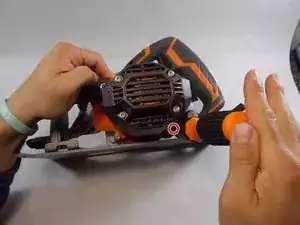

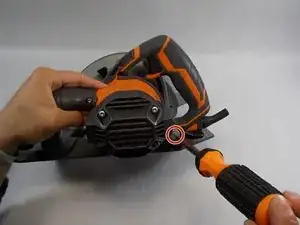

Используйте отвертку Torx T25, чтобы снять 3 винта (M5 x 58 мм).
Шаг 3

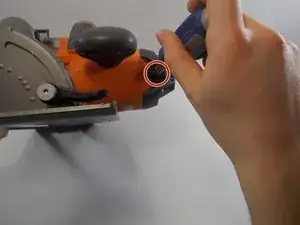

Используйте отвертку Torx T20, чтобы снять винт (1/4-20 x 0.66 дюйма).

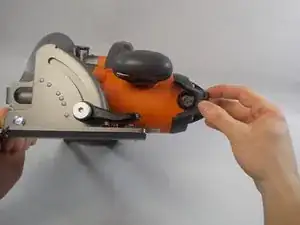

После снятия винта (1/4-20 x 0.66 дюйма) узел рычага можно открутить от винта (1/4-20 x 0.66 дюйма).
Шаг 4

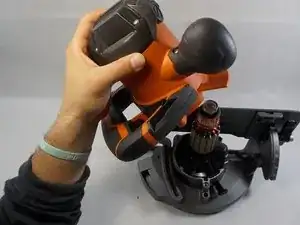

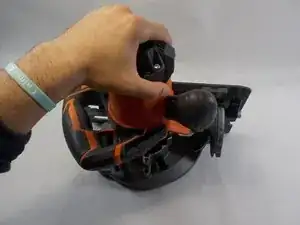

Теперь корпус мотора можно снять с остальной части станка.
Заключение
Чтобы собрать устройство заново, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
