Замена защитной оболочки Ryobi CSB125
Это руководство покажет вам, как правильно установить новую защитную оболочку на вашу циркулярную пилу Ryobi CSB125. Если защитный щит треснут или поврежден, или не работает должным образом, защитную оболочку следует заменить. Эта страница по устранению неполадок поможет диагностировать возможные проблемы, возникающие из-за неисправной защитной оболочки. В случае необходимости замены оболочки это руководство покажет шаги для правильной установки новой. Вам понадобятся только ключ на 7"/32 и отвертка T20 Torx.
Шаг 1

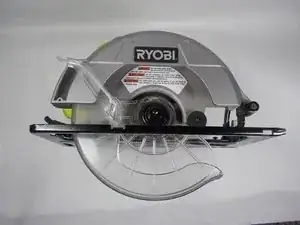

Поместите пилу на ровную поверхность лезвием вверх.
Убедитесь, что пила отключена от источника питания.
Шаг 2

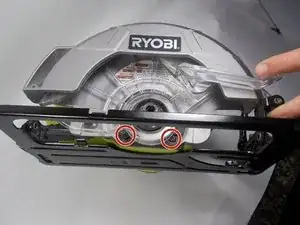

Снимите бампер, используя отвертку T20 Torx для ослабления винта M5 x 20 мм.
Шаг 3

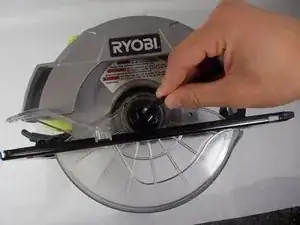

Используйте ключ на 7"/32 для ослабления винта лезвия 5/16-18 x 9/16 дюйма.
Шаг 4

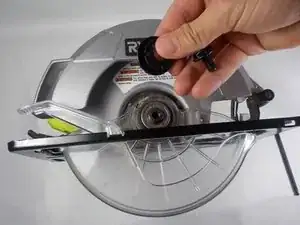

Удалите винт лезвия 5/16-18 x 9/16 дюйма, пружинную шайбу, внешнюю шайбу лезвия, лезвие и внутреннюю шайбу лезвия.
Шаг 5

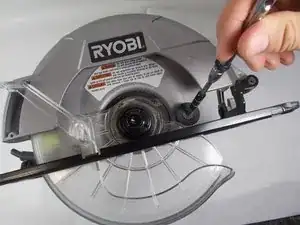

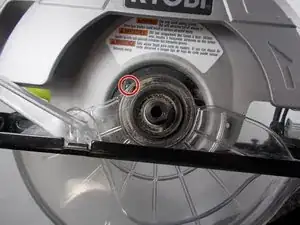

Используйте отвертку Philips #2 для снятия четырех винтов M4x16 мм, показанных на изображении.

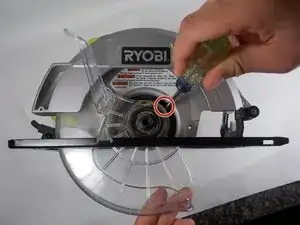

Вам нужно будет повернуть защитную оболочку, чтобы получить к ним доступ.
Шаг 6
Снимите нижнюю опору защитного кожуха лезвия от остальной части пилы.

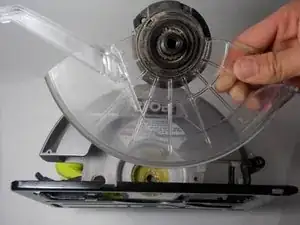

Удалите защитную оболочку.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
