Замена курка Ryobi CSB125
Этот guider покажет Вам, как правильно установить новый курок на циркулярную пилу Ryobi CSB125. Если курок больше не работает или часто заедает, то следует рассмотреть возможность его замены. Эта страница устранения неполадок поможет диагностировать любые потенциальные проблемы, возникающие из-за неисправного переключателя курка. В случае необходимости замены курка этот guider покажет шаги для его правильной установки. Вам понадобятся только отвертка Phillips #2 и кусачки для проводов. Этот guider расскажет, как получить доступ к внутренним проводам, соединяющимся с переключателем курка.
Шаг 1

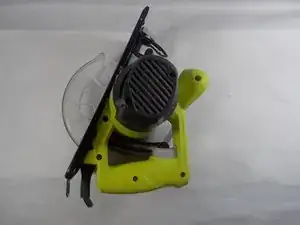

Установите пилу на ровную поверхность мотором вверх.
Убедитесь, что пила отключена от источника питания.
Шаг 2

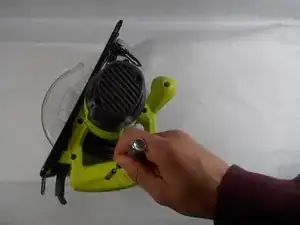

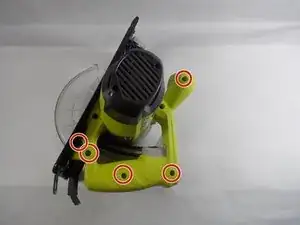

Используйте отвертку Phillips #2, чтобы удалить пять винтов M4x16mm.
Шаг 3

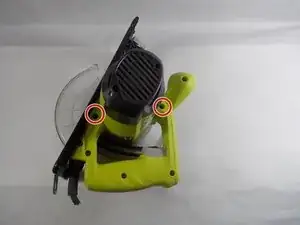

Используйте отвертку Phillips #2, чтобы удалить два винта M45x35mm.
Шаг 4

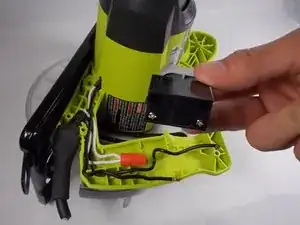

Отсоедините два черных провода, открутив их от переключателя курка с помощью отвертки Phillips #2.
Шаг 5
Удалите курок из пилы.
Вам может понадобиться использовать кусачки, чтобы обнажить медь на новом разъеме.
Важно, чтобы провода правильно располагались в своих каналах. Неправильная укладка может привести к защемлению провода, что может повредить разъем.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
