Замена мотора Black and Decker JS660
В этом руководстве пользователь научится легко снимать мотор. Для этого сначала необходимо удалить большинство компонентов пилы.
Шаг 1

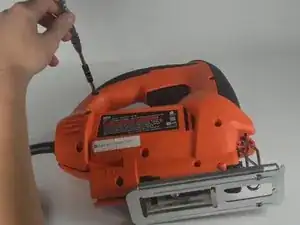

Удалите девять винтов torx 15,875 мм на передней части лобзика с помощью отвертки T-15 torx.
Шаг 2

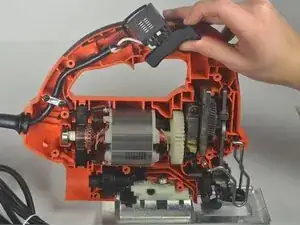

Отделяя две половинки корпуса, аккуратно снимите верхнюю крышку.
Шаг 3

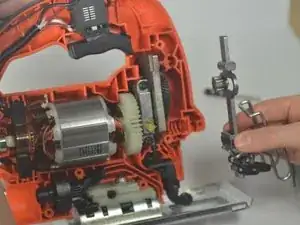

Беря во внимание, что все детали должны остаться вместе, вытяните весь узел прямо из пилы.
Шаг 4

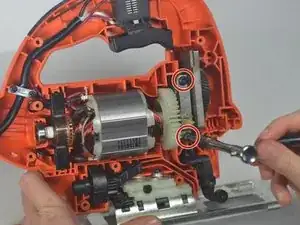

Снимите два винта 30,1625 мм с помощью отвертки T20 torx, которые крепят редуктор к корпусу.
Шаг 5

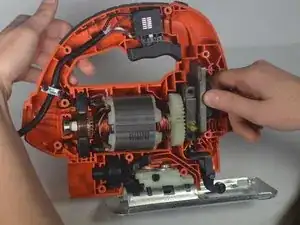

Приложите легкое усилие, чтобы отделить редуктор от корпуса. Это временно отделит редуктор и поможет в последующих шагах удаления системы.
Шаг 6

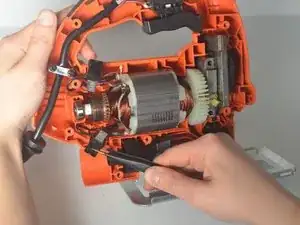

С помощью пинцета или небольшого плоского отвертки аккуратно снимите каждый из черных магнитных зажимов с мотора.
Шаг 7

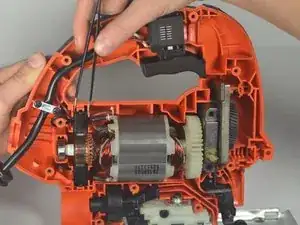

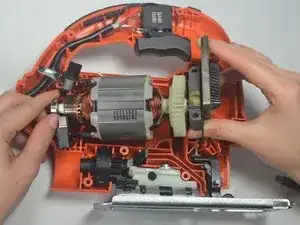

Удерживая редуктор и подшипник, извлеките весь мотор и редуктор из корпуса.
Шаг 8

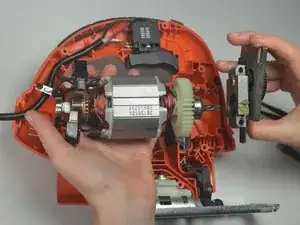

Держа мотор в одной руке, аккуратно снимите редуктор с вала привода.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Будьте внимательны при выравнивании редуктора перед установкой. Конец мотора с винтовой резьбой должен проходить через каждый уровень редуктора.
Перевод руководства с ifixit.com
