Замена кнопки пуска Black and Decker JS660
Данный гид научит пользователя заменять кнопку пуска пилы. Замена кнопки пуска является самой электрически соединенной частью пилы. Перед заменой всей кнопки убедитесь, что все провода правильно подключены. Если это не решает проблему, перейдите к замене кнопки пуска.
Шаг 1
Удалите девять винтов Torx 15,875 мм на передней панели лобзика с помощью отвертки Torx T-15.
Шаг 2

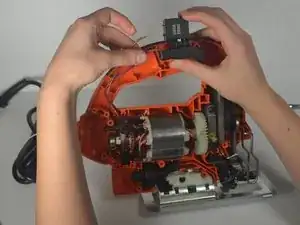

Отделив две половины корпуса, аккуратно снимите верхнюю панель.
Шаг 3
Удалите два винта с головкой Phillips 12,7 мм, удерживающие шнур питания на месте, с помощью отвертки PH2.
Шаг 4
Удалите два винта с плоской головкой 6,35 мм на кнопке пуска с помощью отвертки с плоской головкой 2,5 мм, чтобы отсоединить белый и черный провода.
Шаг 5
Аккуратно снимите черный и белый провода с узла кнопки пуска.
Шаг 6

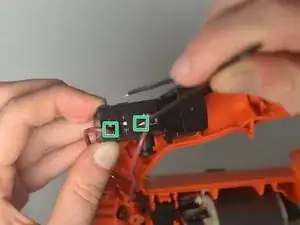

Используйте пинцет, чтобы нажать на эти вкладки на узле кнопки пуска.
При нажатой вкладке провод можно вытащить из корпуса, приложив умеренные усилия.
Каждый провод нужно обрабатывать отдельно.
Шаг 7
Удалите розовые провода из узла кнопки пуска.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
