Замена пластины подошвы Black and Decker JS660
Если у пилы повреждена пластина подошвы, это руководство покажет вам, как её заменить. Необходимо просто открутить два винта, чтобы снять всю пластину.
Шаг 1
Открутите девять винтов Torx 15.875 мм на передней части лобзика с помощью отвертки Torx T-15.
Шаг 2

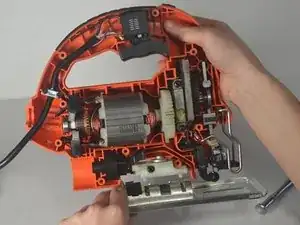

Отделив две половинки корпуса, осторожно снимите верхнюю пластину.
Шаг 3

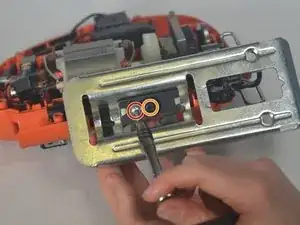

Снимите шестигранный винт 6.3 мм слева с помощью шестигранной отвертки H.30.
Снимите винт с обратной резьбой 6.9 мм черного цвета справа с помощью шестигранной отвертки H.40.
Шаг 4
Просто снимите пластину подошвы, потянув её вниз и в сторону.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
