Замена ЖК-дисплея и дигитайзера iPhone 5c

Если стекло дисплея расколото, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлест на экран iPhone, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную прочность при поддевании и подъеме дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Перед продолжением разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,8 мм по бокам разъема Lightning.

Следующие два шага показывают использование iSclack — отличного инструмента для безопасного открытия iPhone 5c, который мы рекомендуем всем, кто делает более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, переходите к Шагу 5.

Закройте рукоять iSclack, чтобы открыть захваты с присосками.

Поместите нижнюю часть iPhone между присосками, упершись в пластиковый упор глубины.

Верхняя присоска должна располагаться прямо над кнопкой Home.

Разведите рукояти, чтобы сомкнуть захваты iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Крепко удерживая iPhone, закройте рукоять iSclack, чтобы раздвинуть присоски, поднимая переднюю панель от задней крышки.

iSclack рассчитан на то, чтобы безопасно открыть iPhone лишь настолько, чтобы разделить половинки, но не повредить кабели.

Отделите две присоски от iPhone.

Пропустите следующие три шага и продолжите с Шага 8.

Прижмите присоску к экрану прямо над кнопкой Home.

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное уплотнение.

Убедитесь, что присоска прочно прикреплена к модулю передней панели.

Удерживая iPhone одной рукой, потяните вверх за присоску, чтобы слегка отделить модуль передней панели от задней крышки.

Действуйте медленно и прикладывайте равномерную, постоянную силу. Модуль дисплея подогнан плотнее, чем в большинстве устройств.

С помощью пластикового инструмента для открытия аккуратно подденьте заднюю крышку, отводя её вниз, пока тянете вверх за присоску.

Переднюю панель фиксируют несколько защёлок, поэтому может потребоваться сочетание присоски и пластикого инструмента, чтобы освободить модуль передней панели.

Потяните за пластиковый язычок, чтобы снять вакуумную фиксацию присоски.

Снимите присоску с модуля дисплея.

Поднимите сторону передней панели с кнопкой Home, чтобы получить доступ к разъёмам в верхней части телефона.

Откройте дисплей примерно на 90º и оприте его о что‑нибудь, чтобы зафиксировать положение во время работы с телефоном.

В крайнем случае вы можете использовать неполустоящуюся банку напитка, чтобы подпереть дисплей.

Добавьте резинку, чтобы удерживать дисплей в устойчивом положении во время работы. Это предотвращает избыточную нагрузку на кабели дисплея.

Удалите два винта Phillips #000 длиной 1,6 мм, фиксирующие металлический кронштейн разъёма аккумулятора на логической плате.

Снимите металлический кронштейн разъёма аккумулятора с iPhone.

Используйте лопатку или чистый ноготь, чтобы аккуратно поддеть разъём аккумулятора и приподнять его из разъёма на логической плате.

Будьте очень осторожны и поднимайте только сам разъём аккумулятора, а не контактный разъём на плате. Если поддеть разъём платы или саму плату, вы можете разрушить контакт или повредить соседние компоненты на плате.

Удалите следующие винты Phillips #000, фиксирующие кронштейн кабеля сборки передней панели на логической плате:

Два винта длиной 1,3 мм

Один винт длиной 1,7 мм

Один винт длиной 3,25 мм

Особенно важно не перепутать винты при сборке. Случайная установка винта 3,25 мм или 1,7 мм в отверстие в нижнем правом углу приведёт к серьёзному повреждению логической платы, из‑за чего телефон не загрузится корректно.

Не затягивайте винты чрезмерно. Если винт не входит легко при закреплении, возможно, он не той длины — не применяйте силу.

Снимите крепление кабеля узла передней панели с платы логики.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить разъем кабеля фронтальной камеры и датчика.

Убедитесь, что вы поддеваете только сам разъем, а не гнездо на плате логики.

Перед тем как отсоединять или подключать кабели в этом шаге, убедитесь, что батарея отключена.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить разъем кабеля ЖК-экрана.

Разъемы ЖК-экрана и дигитайзера находятся на одном кабельном узле, поэтому поддевание разъема ЖК-экрана вверх должно отключить оба разъема. Дважды проверьте, что оба кабеля полностью отключены перед снятием дисплея.

При сборке телефона разъем кабеля ЖК-экрана может отскочить от своего гнезда. Пустой экран или белые линии на дисплее могут быть вызваны неплотным соединением. В этом случае переподключите кабель и выполните перезагрузку питания телефона. Лучший способ перезагрузки — отключить и снова подключить батарею.

Снимите узел передней панели с заднего корпуса.

Снимите два винта Phillips #000 длиной 1.3 мм, фиксирующих кронштейн кнопки «Домой» на сборке дисплея.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть край ленточного кабеля кнопки «Домой» от сборки дисплея.

Начинайте под контактными площадками справа и двигайтесь влево.

Начинать слева и двигаться вправо может разорвать ленточный кабель. Контакты плотно приклеены к передней панели и сначала должны быть поддеты.

Если трудно просунуть пластиковый инструмент под контактные площадки, переверните инструмент и аккуратно надавите на правую сторону контактного кабеля, чтобы ослабить клей, затем попробуйте снова.

Снимите ленточный кабель кнопки «Домой» со сборки дисплея.

Если вы устанавливаете новый ленточный кабель кнопки «Домой», обязательно сохраните металлический кронштейн и перенесите его на новый кабель при сборке.

Осторожно поднимите верхний правый угол кнопки «Домой» вверх от передней панели.

Не проталкивайте кнопку «Домой» полностью через отверстие; нужно лишь освободить угол, чтобы затем поддеть её лопаткой.

Мембрана очень тонкая. Если кажется, что вы разрываете кнопку, примените тепло и попробуйте снова.

Отклейте оставшуюся часть кнопки «Домой» от дисплея, аккуратно поддевая её лопаткой.

Снимите узел кнопки «Домой» с передней панели.

Снимите два винта Phillips #000, фиксирующих верхний кронштейн компонентов на сборке дисплея.

Один винт 4.2 мм

Один винт 2.3 мм

Используйте плоскую кромку лопатки, чтобы сдвинуть кронштейн динамика разговорного усилителя со сборки дисплея.

Снимите разговорный динамик с iPhone.

Кабель фронтальной камеры и датчика приклеен к сборке дисплея слабыми клеевыми слоями.

Использование iOpener для размягчения клея поможет безопасно его снять. Следуйте нашим инструкциям по использованию iOpener.

Хотя этот шаг не обязателен, он уменьшит вероятность повреждения чувствительного кабельного узла.

Острием лопатки аккуратно подденьте контактный кабель разговорного динамика, чтобы отделить эту часть кабеля камеры и датчика от клея под ним.

Есть небольшой квадратный пластиково-металлический держатель для датчика приближения. Этот держатель необходим для корректной работы датчика приближения.

Если вы заменяете датчик приближения, убедитесь, что держатель остаётся приклеенным к тыльной стороне дисплея. Если он оторвётся вместе со старым датчиком, снимите его со старого датчика и используйте немного клея, чтобы снова прикрепить его к тыльной стороне дисплея.

Просуньте наконечник лопатки под микрофон и поднимите его из гнезда в сборке дисплея.

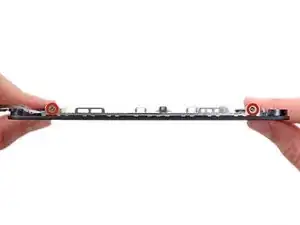

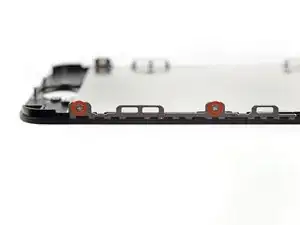

Снимите по два винта Phillips #000 длиной 1.2 мм с каждой стороны рамки ЖК-экрана (всего четыре).

Снимите винты Phillips #000 длиной 1.6 мм с защитной пластины ЖК-экрана.

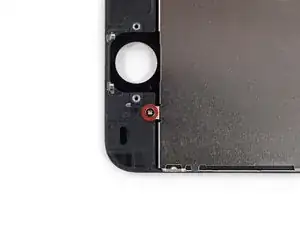

Один внизу сборки дисплея рядом с отверстием для кнопки «Домой»

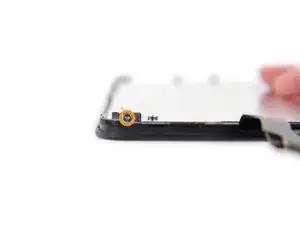

Один вверху дисплея рядом с кабелями

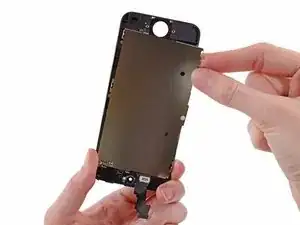

Снимите защитную пластину ЖК‑экрана с блока дисплея.

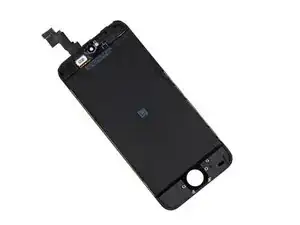

Сборка дисплея остаётся.
