Замена задней камеры iPhone 5c

Если стекло дисплея треснуто, чтобы не допустить дальнейшего повреждения и травм во время ремонта, заклейте его скотчем.

Приклейте ленты прозрачного упаковочного скотча внахлёст на экран iPhone, пока не будет закрыта вся передняя панель.

Это предотвратит разлет осколков и обеспечит структурную целостность при поддёвывании и поднятии дисплея.

Наденьте защитные очки, чтобы защитить глаза от возможных осколков стекла во время ремонта.

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженная литий-ионная батарея может воспламениться или взорваться, если случайно будет проколота.

Выключите iPhone перед началом разборки.

Выкрутите два винта P2 Pentalobe длиной 3,8 мм по обе стороны от разъёма Lightning.

Следующие два шага демонстрируют использование iSclack — отличного инструмента для безопасного вскрытия iPhone 5c, который мы рекомендуем каждому, кто проводит более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, перейдите к шагу 5.

Закройте рукоятку iSclack, чтобы раскрыть присоски.

Разместите нижнюю часть iPhone между присосками, прижав к пластиковому упору.

Верхняя присоска должна находиться прямо над кнопкой «Домой».

Разведите рукоятки, чтобы сомкнуть присоски. Выровняйте их по центру и плотно прижмите к верхней и нижней части iPhone.

Плотно удерживая iPhone, закройте рукоятку iSclack, чтобы развести присоски и приподнять переднюю панель от задней крышки.

iSclack предназначен для безопасного вскрытия iPhone на достаточную высоту, чтобы отделить детали, но не настолько, чтобы повредить кабели.

Снимите обе присоски с iPhone.

Перейдите к шагу 8, пропустив следующие три шага.

Плотно прижмите присоску к экрану, прямо над кнопкой «Домой».

Убедитесь, что присоска полностью находится на экране, чтобы обеспечить хорошее прилегание.

Убедитесь, что присоска надёжно закреплена на передней панели.

Удерживая iPhone одной рукой, потяните присоску вверх, чтобы слегка приподнять переднюю панель от задней крышки.

Не спешите, прикладывайте устойчивое усилие. Соединение передней панели значительно плотнее, чем в большинстве других устройств.

Пластиковой лопаткой начните аккуратно поддевать заднюю крышку вниз, в сторону от передней панели, в то время как вы тянете вверх за присоску.

Поскольку передняя панель крепится несколькими защёлками, возможно, потребуется комбинировать использование присоски и пластиковой лопатки для снятия передней панели.

Потяните за пластиковый выступ, чтобы снять вакуумную присоску.

Снимите присоску с передней панели.

Поднимите переднюю панель за край с кнопкой «Домой», чтобы получить доступ к разъёмам в верхней части телефона.

Откройте дисплей примерно на 90º и прислоните его к чему-нибудь, чтобы он оставался открытым во время работы.

При необходимости дисплей можно зафиксировать с помощью неоткрытой банки с напитком.

Для надёжной фиксации дисплея используйте резинку. Это предотвратит чрезмерную нагрузку на шлейфы дисплея.

Выкрутите два винта Phillips №000 длиной 1,6 мм, крепящих металлическую скобу разъёма аккумулятора к материнской плате.

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Используйте лопатку или чистый ноготь, чтобы аккуратно отсоединить разъём аккумулятора от его контактной площадки на материнской плате.

Будьте очень осторожны, чтобы поддевать только сам разъём аккумулятора, а не контактную площадку на материнской плате. Если вы поддадите контактную площадку или саму плату, вы можете повредить её или соседние компоненты.

Выкрутите следующие винты Phillips №000, крепящие скобу шлейфов передней панели к материнской плате:

Два винта длиной 1,3 мм

Один винт длиной 1,7 мм

Один винт длиной 3,25 мм

Особенно важно запомнить расположение винтов на этапе сборки. Случайное использование винта длиной 3,25 мм или 1,7 мм в нижнем правом отверстии приведёт к серьёзным повреждениям материнской платы и нарушению загрузки телефона.

Не затягивайте винты слишком сильно. Если они не вкручиваются легко, возможно, они не того размера — не применяйте силу.

Снимите скобу шлейфов передней панели с материнской платы.

Используйте пластиковую инструмент или ноготь, чтобы отключить разъём кабеля фронтальной камеры и датчика.

Убедитесь, что вы поддеваете только разъём, а не гнездо на плате.

Перед отключением или подключением кабелей на этом шаге убедитесь, что батарея отключена.

Используйте пластиковую пластину или ноготь, чтобы отключить разъём кабеля ЖК-дисплея.

Разъёмы дисплея и цифрового преобразователя находятся на одной кабельной сборке, поэтому отсоединение разъёма дисплея приведёт к отключению обоих. Перед снятием дисплея обязательно убедитесь, что оба кабеля полностью отключены.

При сборке телефона кабель дисплея может случайно отсоединиться. Пустой экран или белые линии на дисплее могут быть вызваны плохим контактом. В этом случае重新 подключите кабель и выполните перезагрузку телефона. Лучший способ перезагрузки — отключить и снова подключить батарею.

Снимите переднюю панель с задней крышки.

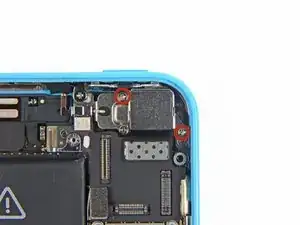

Выкрутите два винта Phillips #000 длиной 1,5 мм, крепящих заднюю камеру к задней крышке.

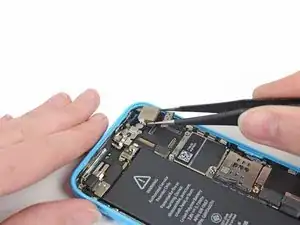

Снимите кронштейн задней камеры с iPhone.

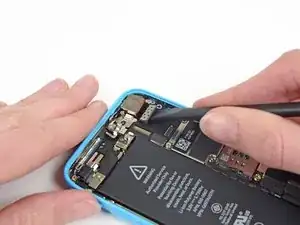

Используйте плоский край лопатки, чтобы поддеть разъём задней камеры и отключить его от платы.

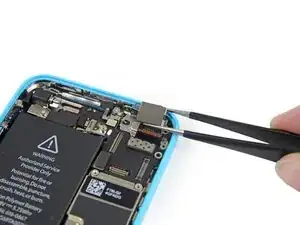

Извлеките заднюю камеру из iPhone.
