Замена логической платы iPhone 5c

С большим разнообразием цветов на выбор (белый, синий, розовый, зелёный и жёлтый) мы остановились на синем

В чём разница между iPhone 5c и iPhone 5? Мы собираемся обсудить это. Для начала задняя панель выполнена из композитного пластика, похоже, что нам предстоит серьёзная работа...

Технические характеристики включают:

Система на кристалле Apple A6 (SoC)

Retina-экран 4 дюйма (разрешение 1136 на 640 пикселей при 326 ppi)

8-мегапиксельная камера iSight

Поддержка 4G LTE

Ёмкость хранения 16 или 32 ГБ

Не забудьте извлечь лоток SIM-карты

Как и обещано, каждый разъём, кнопка и физический переключатель изменены с металла на пластик.

«Очень дешёво», случайно?

Эти детали не полностью пластиковые, они выглядят иначе, чем можно было бы подумать...

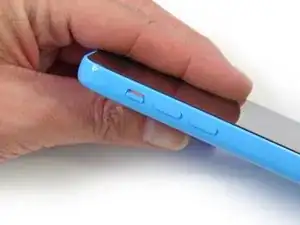

Кнопки громкости довольно крупные, как и сетка микрофона с 10 отверстиями и сетка динамика с 16 отверстиями (соответственно 1 и 4 отверстия)

Эти очень маленькие винты Pentalobe немного отличаются от винтов iPhone 5 и 5s.

Вот как винты Pentalobe сравниваются по размеру с австралийской монетой неопределённого номинала.

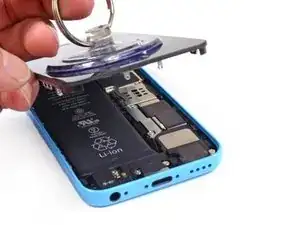

Теперь с помощью присоски мы приподнимаем экран.

Не поднимайте экран полностью, чтобы не повредить кабели экрана.

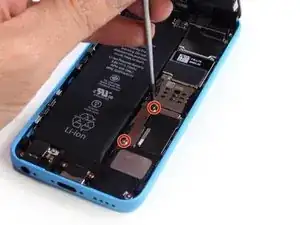

Теперь ОТКРУТИТЕ два отмеченных винта (см. изображение).

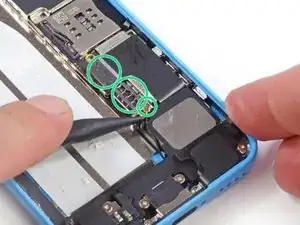

ОТКЛЮЧИТЕ три кабеля (обозначены зелёными метками).

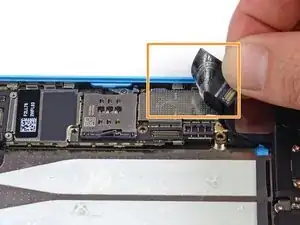

Снимите чёрный кабель аккумулятора с ОСТОРОЖНОСТЬЮ.

Отключайте кабели с ОСТОРОЖНОСТЬЮ. При снятии кабелей не применяйте СИЛУ.

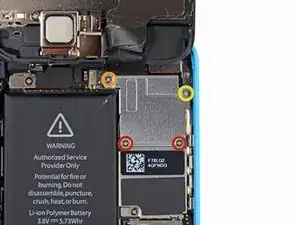

Снимите следующие винты Phillips #000, которые удерживают крепление передней панели на логической плате.

Два винта 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно следить за винтами при обратной сборке. Случайное использование винта 3,25 мм или 1,7 мм в отверстии внизу справа приводит к серьёзному повреждению логической платы, и телефон может не включаться.

Будьте осторожны, чтобы не затягивать винты слишком сильно. Если при закреплении возникают проблемы, возможно, у вас неправильный размер. В таком случае НИ В КОЕМ СЛУЧАЕ не применяйте силу.

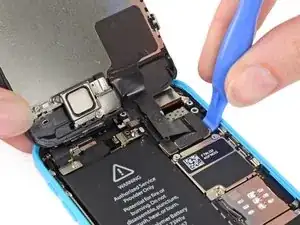

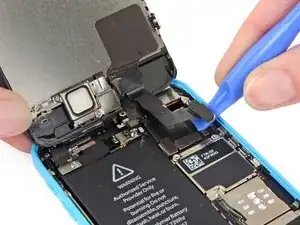

Используйте пластиковую лопатку, чтобы отключить переднюю камеру и разъём кабеля датчика.

Убедитесь, что лопатка касается только разъёма, а не поверхности логической платы.

Помните, что необходимо отсоединить ВСЕ кабели на логической плате.

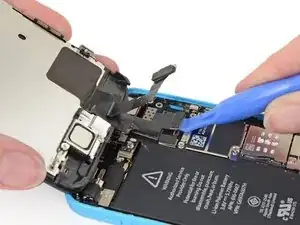

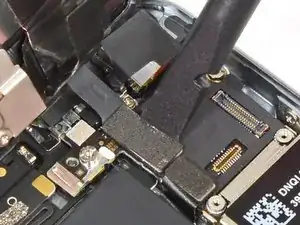

Используйте пластиковую лопатку, чтобы отсоединить кабель ЖК-дисплея от его разъёма.

Разъёмы ЖК и дигитайзера объединены с кабелями, поэтому при использовании лопатки приподнимите кабели ЖК и отключите оба кабеля. Дважды проверьте, что оба кабеля полностью отключены перед снятием экрана.

Для повторной сборки экрана кабель ЖК может остаться в разъёме. Белый экран или белые полосы на экране могут быть вызваны неплотным соединением между ЖК и его разъёмом. Если это произошло, вернитесь и подключите кабель и перезапустите телефон. Лучшее решение для мерцающего экрана — отключить и снова подключить аккумулятор.

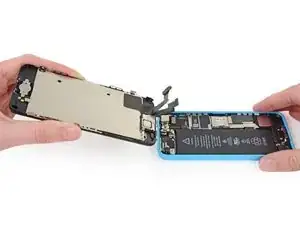

Снимите переднюю панель с заднего корпуса.

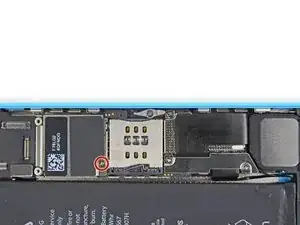

Снимите все винты Phillips #000 (2,0 мм), закреплённые на логической плате.

Снимите все винты и соединительные кабели.

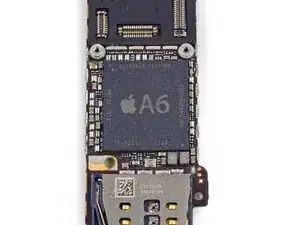

Передняя часть логической платы:

Приложенческий процессор Apple A6 APL0598

Модуль LTE/Wi‑Fi Qualcomm MDM9615M

Приёмопередатчик Qualcomm WTR1605L для LTE / HSPA+ / CDMA2000 / TDSCDMA / EDGE / GPS

Хотя он не такой эффектный, как новейшие аналоги, мы должны признать определённую симпатию к микросхеме A6.

iPhone 5c содержит 1 ГБ оперативной памяти DDR2 вместе с системой на кристалле A6.

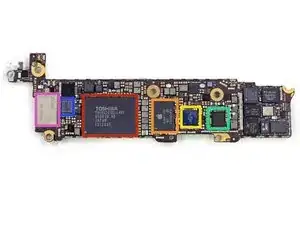

Задняя часть логической платы:

Toshiba THGBX2G7B2JLA01 128 Гбит (16 ГБ) NAND-флеш

Apple 338S1164

Apple 338S1116 аудиокодек Cirrus

ШИМ управления питанием радиочастот Qualcomm PM8018

Драйвер сенсорного экрана Broadcom BCM5976

Модуль Wi‑Fi Murata 339S0209 (на базе Broadcom BCM4334)
