Замена разъёма Lightning в сборе для iPhone 5c

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и риск травм во время ремонта, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone до полного покрытия передней панели.

Это удержит осколки стекла и обеспечит прочность конструкции при поддевании и подъёме дисплея.

Надевайте защитные очки, чтобы оградить глаза от возможных вырвавшихся во время ремонта осколков стекла.

Прежде чем продолжить, разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два винта P2 Pentalobe длиной 3,8 мм по обе стороны от разъёма Lightning.

Следующие два шага демонстрируют использование iSclack — отличного инструмента для безопасного вскрытия iPhone 5c, который мы рекомендуем всем, кто делает более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, переходите к Шагу 5.

Закройте рукоять iSclack, открывая захваты с присосками.

Разместите нижнюю часть iPhone между присосками, упирая в пластиковый ограничитель глубины.

Верхняя присоска должна располагаться прямо над кнопкой «Домой».

Откройте рукояти, чтобы сомкнуть захваты iSclack. Центрируйте присоски и крепко прижмите их к верхней и нижней части iPhone.

Держите iPhone крепко и закройте рукоять iSclack, разъединяя присоски и приподнимая переднюю панель от задней крышки.

iSclack спроектирован так, чтобы безопасно приподнять iPhone настолько, чтобы разделить детали, но не повредить кабели.

Снимите две присоски с iPhone.

Пропустите следующие три шага и продолжите с Шага 8.

Прижмите присоску к экрану чуть выше кнопки «Домой».

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное уплотнение.

Убедитесь, что присоска прочно прикреплена к переднему модулю.

Удерживая iPhone одной рукой, потяните вверх за присоску, чтобы слегка приподнять модуль передней панели от задней крышки.

Действуйте медленно и прилагайте равномерную, постоянную силу. Сборка дисплея сидит гораздо плотнее, чем у большинства устройств.

Пластиковой лопаткой аккуратно подденьте заднюю крышку вниз, отводя её от сборки дисплея, пока тянете вверх за присоску.

Передняя панель крепится к задней крышке несколькими защёлками, поэтому может потребоваться сочетание присоски и пластиковой лопатки, чтобы освободить панель.

Потяните за пластиковый выступ, чтобы нарушить вакуумное уплотнение присоски.

Снимите присоску с модуля дисплея.

Поднимите конец с кнопкой «Домой» передней панели, чтобы получить доступ к разъёмам в верхней части телефона.

Откройте дисплей примерно под углом 90º и опирайте его о что‑то, чтобы он оставался в поднятом положении, пока вы работаете с телефоном.

В крайнем случае можно использовать нераскрытую банку с напитком, чтобы подпереть дисплей.

Добавьте резинку, чтобы удерживать дисплей в надёжном положении во время работы. Это предотвращает ненужную нагрузку на кабели дисплея.

Снимите два винта Phillips #000 длиной 1,6 мм, закрепляющие металлическую скобу разъёма аккумулятора на плате.

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Используйте лопатку или чистый ноготь, чтобы аккуратно приподнять разъём аккумулятора от его гнезда на плате.

Будьте предельно осторожны и поднимайте только сам разъём аккумулятора, а не гнездо на плате. Если вы поддёте гнездо или плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Снимите следующие винты Phillips #000, закрепляющие скобу кабелей сборки передней панели на плате:

Два винта по 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно не перепутать винты при обратной сборке. Случайная установка винта 3,25 мм или 1,7 мм в отверстие внизу справа приведёт к серьёзному повреждению платы, и телефон перестанет загружаться.

Осторожно: не затягивайте винты слишком сильно. Если винт не входит легко при закреплении, возможно, это винт неправильного размера — не применяйте силу.

Снимите кронштейн кабеля сборки передней панели с платы логики.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить разъем кабеля фронтальной камеры и датчиков.

Убедитесь, что вы отталкиваете вверх только сам разъем, а не гнездо на плате логики.

Убедитесь, что батарея отключена, прежде чем отсоединять или заново подключать кабели на этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить разъем кабеля ЖК-дисплея.

Разъемы ЖК-дисплея и сенсора прикосновения находятся на одном кабельном жгуте, поэтому поддевание разъема ЖК-дисплея вверх должно отключить оба разъема. Проверьте, что оба кабеля полностью отсоединены перед снятием дисплея.

При сборке телефона кабель ЖК-дисплея может оторваться от разъема. Пустой экран или белые линии на дисплее могут быть вызваны неплотным соединением. В таком случае заново подключите кабель и перезагрузите телефон. Лучший способ перезагрузить телефон — отключить и снова подключить батарею.

Снимите сборку передней панели с задней крышки.

Просуньте кончик медиатора между батареей и разъемом для наушников, чтобы раскрыть клеевую язычок батареи.

Тащите клеевую язычок батареи от телефона.

Разрежьте чёрную клеевую полоску батареи между двумя белыми клеевыми полосками, разделив их.

Старайтесь держать полоски ровными и без складок; сморщенные полоски будут слипаться и рваться вместо выдёргивания целиком.

Медленно тяните одну из клеевых полосок батареи, отдаляя её в сторону нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она выскальзывает из-за батареи и задней крышки. Для лучшего результата тяните под углом 60º или меньше.

Аккуратно проведите полоску вокруг угла и вверх по боковой стороне батареи. Осторожно, чтобы не зацепить другие внутренние компоненты iPhone.

Полоска растянется во много раз по длине. Продолжайте тянуть, при необходимости подхватывая полоску ближе к батарее, пока она полностью не освободится.

Повторите операцию, чтобы удалить вторую полоску.

Извлеките батарею из iPhone.

Если одна или обе клеевые полоски порвутся, и вы не сможете достать их пинцетом, не поддёргивайте батарею. Продолжайте следующие шаги, чтобы безопасно удалить батарею.

Капните несколько капель изопропилового спирта (90% или выше) под батарею и дайте ему растечься вокруг клея, чтобы ослабить его. Изопропиловый спирт высокой концентрации действует как растворитель и высыхает без остатка, поэтому он не повредит iPhone.

Осторожно вставьте пластиковую карту под батарею со стороны, ближайшей к плате логики.

Не поддёргивайте у платы логики — вы можете повредить телефон.

Избегайте поддевания у верхнего края батареи, чтобы не повредить верхний ленточный кабель компонентов.

Проведите картой от верхней части батареи к нижней, двигая к краю корпуса.

При необходимости повторите ту же процедуру со стороны корпуса батареи.

Если батарея всё ещё приклеена к корпусу, следуйте нашим инструкциям по нагреву iOpener или используйте фен, чтобы разогреть клей, держащий батарею на задней крышке.

Положите iOpener плоско на заднюю часть iPhone справа от камеры. Разгладьте его, чтобы обеспечить плотный контакт между задней частью iPhone и iOpener.

Оставьте пакет на iPhone примерно на 90 секунд перед попыткой снять батарею.

Если используете фен или термофен, нагрейте заднюю часть iPhone до состояния, когда она станет слегка слишком горячей, чтобы её трогать.

Не нагревайте батарею напрямую.

Перегрев iPhone может привести к возгоранию батареи.

Подденьте и снимите батарею с iPhone.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте ему высохнуть на воздухе перед установкой новой батареи.

Не должно быть сопротивления. Если батарея остаётся приклеенной, снова разогрейте iOpener и подденьте снова.

Если запасная батарея поставлялась в пластиковой оболочке, удалите её перед установкой, потянув от ленточного кабеля.

Перед приклеиванием заменяемой батареи временно подключите разъем батареи к разъему на плате. Это обеспечивает правильное центрирование батареи в её гнезде.

Приклейте батарею, отключите её и продолжите сборку устройства.

Если у вашей новой батареи нет заранее установленных клеевых полосок, обратитесь к этому руководству для замены клеевых полосок.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить ряд проблем и упростить поиск неисправностей.

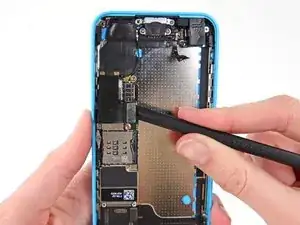

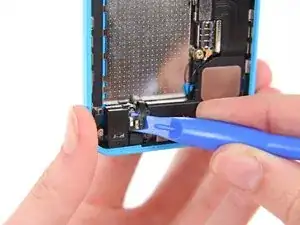

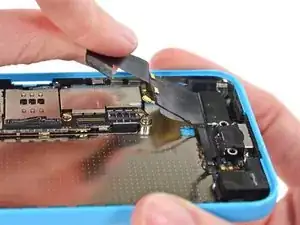

Используйте пластиковый инструмент для вскрытия, чтобы отслоить контактный кабель пружины кнопки «Домой» от корпуса динамика.

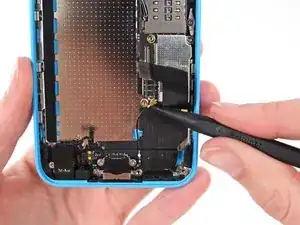

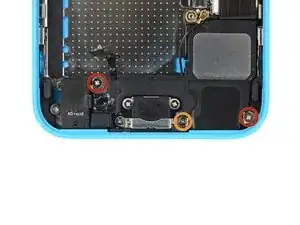

Удалите следующие винты, крепящие корпус динамика к задней крышке:

Два винта Phillips #000, 2,7 мм

Один винт Phillips #000, 2,2 мм

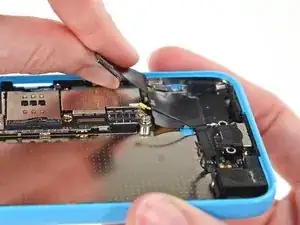

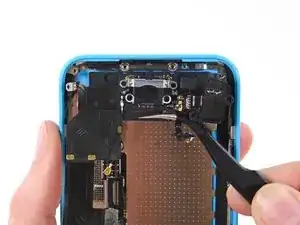

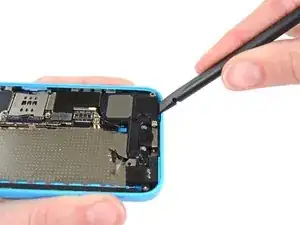

Используйте плоский конец лопатки, чтобы аккуратно отжать корпус динамика от задней крышки.

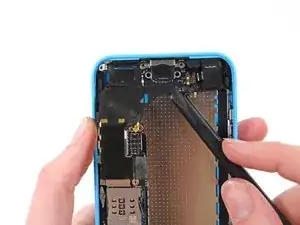

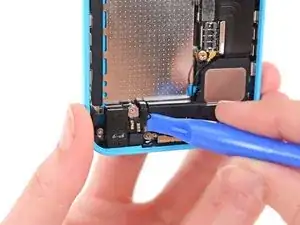

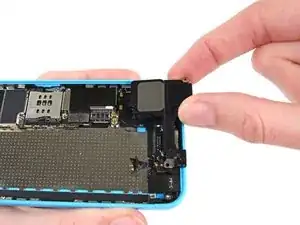

Снимите корпус динамика. Будьте осторожны, чтобы не зацепить его за кабель антенны.

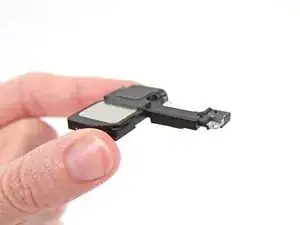

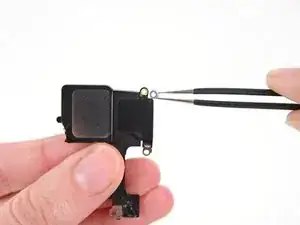

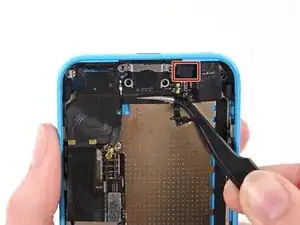

В крайнем правом отверстии для винта на динамике имеется прижимная планка контакта, обёрнутая вокруг него. Эта небольшая деталь может неожиданно отвалиться, поэтому лучше снять её и запомнить ориентацию для повторной сборки.

Плоская часть контактной скобы должна прилегать к динамику, как показано.

Направляющая скоба на дальнем конце узла динамика приклеена, но может отвалиться при грубом обращении.

Угловой конец должен быть направлен вверх и совпадать с внешним краем динамика.

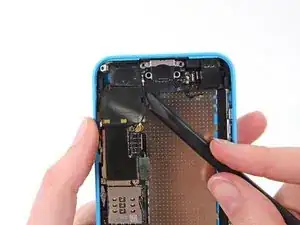

Используйте пластиковый инструмент для открывания, чтобы отсоединить ленточный кабель разъёма Lightning от его разъёма на плате.

Кабель разъёма Lightning слегка приклеен к экрану на плате. Используйте плоский конец лопатки, чтобы аккуратно отслоить кабель.

Отсоедините разъём сотовой антенны от основания платы.

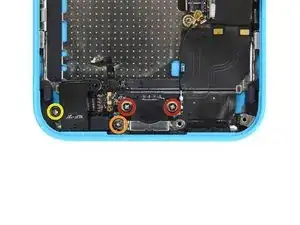

Удалите следующие винты, крепящие разъём Lightning к задней крышке:

Два винта Phillips #000, 3,4 мм

Один винт Phillips #000, 2,2 мм

Один винт Phillips #000, 2,7 мм

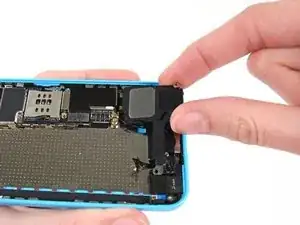

Аккуратно отслойте узел разъёма Lightning от задней крышки.

Возможно, потребуется использовать плоский конец лопатки, чтобы полностью освободить узел.

Снимите узел разъёма Lightning.

К микрофону прикреплена небольшая резиновая прокладка. Обязательно перенесите её на новый узел.
