Замена кабеля передней камеры и датчиков iPhone 5c

Если стекло дисплея треснуло, закрепите дальнейшее раскалывание и предотвратите травмы, приклеив скотч к стеклу перед началом ремонта.

Наклейте налегающие полосы прозрачной упаковочной ленты на дисплей iPhone, пока вся лицевая поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы уберечь глаза от возможных вылетевших обломков стекла во время ремонта.

Прежде чем продолжить, разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два 3,8 мм винта P2 Pentalobe по обе стороны от разъёма Lightning.

Следующие два шага демонстрируют использование iSclack — отличного инструмента для безопасного открытия iPhone 5c, который мы рекомендуем тем, кто выполняет более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, перейдите к Step 5.

Закройте рукоять iSclack, раскрыв захваты с присосками.

Поместите нижнюю часть iPhone между присосками, вплотную к пластиковой глубинометке.

Верхняя присоска должна располагаться чуть выше кнопки «Домой».

Откройте рукояти, чтобы сомкнуть захваты iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Крепко удерживая iPhone, закройте рукоять iSclack, чтобы раздвинуть присоски и приподнять переднюю панель от задней крышки.

iSclack предназначен для безопасного открытия iPhone настолько, чтобы разделить части, но не повредить кабели.

Снимите две присоски с iPhone.

Пропустите следующие три шага и продолжите с Step 8.

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное уплотнение.

Убедитесь, что присоска прочно прикреплена к передней сборке панели.

Удерживая iPhone одной рукой, потяните вверх за присоску, чтобы слегка приподнять переднюю сборку панели от задней крышки.

Действуйте медленно и прилагайте равномерную, постоянную силу. Сборка дисплея установлена плотнее, чем в большинстве устройств.

Пластikovым инструментом для вскрытия начните аккуратно поддевать заднюю крышку вниз, отводя её от сборки дисплея, одновременно тянув вверх присоской.

Передняя сборка панели закреплена несколькими защёлками к задней крышке, поэтому может понадобиться сочетание присоски и пластмассового инструмента, чтобы освободить сборку дисплея.

Потяните за пластиковый язычок, чтобы снять вакуумное уплотнение на присоске.

Снимите присоску с сборки дисплея.

Поднимите конец передней панели с кнопкой «Домой», чтобы получить доступ к разъёмам у верхней части телефона.

Откройте дисплей примерно под углом 90º и оприте его о что‑то, чтобы он оставался зафиксирован во время работы с телефоном.

В экстренном случае можно использовать неполустроенную банку с напитком, чтобы подпереть дисплей.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит чрезмерное натяжение кабелей дисплея.

Удалите два винта Phillips #000 длиной 1,6 мм, крепящие металлическую пластину разъёма аккумулятора к логической плате.

Снимите металлическую пластину разъёма аккумулятора с iPhone.

С помощью лопатки или чистого ногтя аккуратно подденьте разъём аккумулятора, чтобы приподнять его из гнезда на логической плате.

Будьте очень осторожны и поддевать только сам разъём аккумулятора, а не гнездо на плате. Если поддевать гнездо или саму плату, вы можете разрушить гнездо или повредить ближайшие компоненты на плате.

Удалите следующие винты Phillips #000, крепящие скобу кабеля передней панели к логической плате:

Два винта 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно отслеживать расположение винтов на этом шаге при обратной сборке. Случайное использование винта 3,25 мм или 1,7 мм в отверстии в нижнем правом углу приведёт к серьёзному повреждению логической платы и невозможности загрузки телефона.

Не затягивайте винты слишком сильно. Если винт не входит легко при закручивании, возможно, он не того размера — не применяйте силу.

Снимите скобу кабеля передней панели с логической платы.

Используйте пластмассовый инструмент для вскрытия или ноготь, чтобы отключить разъём кабеля фронтальной камеры и датчиков.

Убедитесь, что вы только поддевываете сам разъём, а не гнездо на логической плате.

Убедитесь, что аккумулятор отключён, прежде чем отсоединять или снова подключать кабели на этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить разъём кабеля ЖК‑экрана.

Разъёмы ЖК‑экрана и дигитайзера находятся в одном сборочном кабеле, поэтому приподнимание разъёма ЖК‑экрана должно отсоединить оба разъёма. Дважды проверьте, что оба кабеля полностью отключены перед снятием дисплея.

При сборке телефона кабель ЖК‑экрана может отстегнуться от разъёма. Пустой экран или белые полосы на дисплее могут быть вызваны неплотным соединением. В этом случае снова подключите кабель и выполните перезагрузку телефона. Лучший способ перезагрузки — отключить и снова подключить аккумулятор.

Снимите переднюю сборку панели с заднего корпуса.

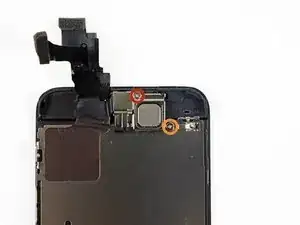

Снимите два винта Phillips #000, фиксирующие верхний кронштейн компонентов к сборке дисплея.

Один винт 4,2 мм

Один винт 2,3 мм

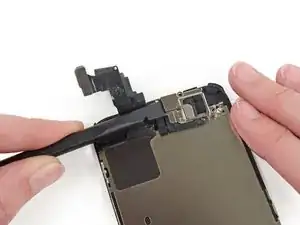

Используйте плоский край лопатки, чтобы отжать кронштейн динамика разговорного телефона от сборки дисплея.

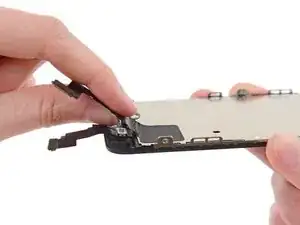

Снимите динамик разговорного телефона с iPhone.

Кабель фронтальной камеры и датчиков приклеен к сборке дисплея слабым клеем.

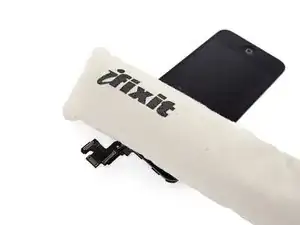

Использование iOpener для размягчения клея поможет безопасно его снять. Следуйте нашим инструкциям по iOpener для его использования.

Хотя этот шаг не обязателен, он снизит вероятность повреждения хрупкой сборки кабеля.

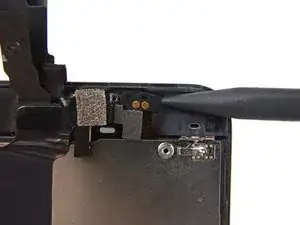

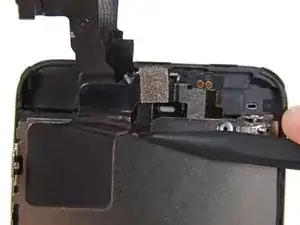

Используя заострённый конец лопатки, осторожно подденьте контактный кабель динамика разговорного телефона, чтобы отделить эту часть кабеля камеры и датчиков от клея под ним.

Существует небольшой квадратный держатель из пластика и металла для датчика приближения. Этот держатель необходим для корректной работы датчика приближения.

Если вы заменяете датчик приближения, убедитесь, что держатель остаётся приклеенным к задней части дисплея. Если он оторвётся вместе со старым датчиком, снимите его с старого датчика и используйте немного клея, чтобы прикрепить его обратно к задней части дисплея.

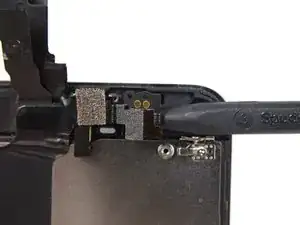

Подведите кончик лопатки под микрофон и приподнимите его из гнезда в сборке дисплея.

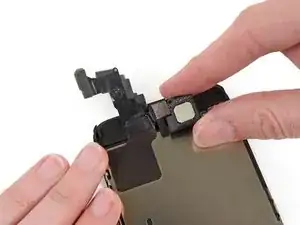

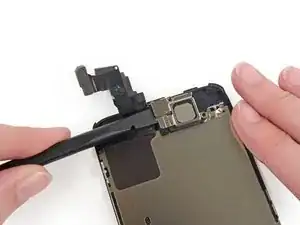

Осторожно отлейте сборку кабеля от защитной пластины ЖК‑экрана, чтобы снять её с дисплея.

Будьте осторожны, чтобы не захватить кабели дигитайзера или ЖК‑экрана при отрыве кабеля фронтальной камеры и датчиков.
