Замена кнопки «Домой» на iPhone 5c

Если стекло дисплея треснуто, чтобы предотвратить дополнительное повреждение и возможное травмирование во время ремонта, заклейте стекло скотчем.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на весь дисплей iPhone до полного его покрытия.

Это поможет удержать осколки стекла и сохранит жесткость конструкции при поддевании и поднятии дисплея.

Наденьте защитные очки, чтобы обезопасить глаза от осколков стекла, которые могут отлететь во время ремонта.

Перед продолжением разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться, если случайно повредить его.

Выключите iPhone перед началом разборки.

Выкрутите два 3,8-миллиметровых винта P2 пятиконечной звёздочки по обе стороны от разъёма Lightning.

Два следующих шага показывают использование iSclack — отличного инструмента для безопасного вскрытия iPhone 5c, который мы рекомендуем всем, кто выполняет более одного ремонта на iPhone 5, 5s или 5c. Если Вы не используете iSclack, перейдите к шагу 5.

Сожмите ручку iSclack, чтобы раскрыть присоски.

Поместите нижнюю часть iPhone между присосками, плотно прижав её к пластиковому измерительному упору.

Верхняя присоска должна находиться непосредственно над кнопкой «Домой».

Разведите ручки, чтобы сжать присоски. Отрегулируйте их положение по центру и плотно прижмите их к верхней и нижней частям iPhone.

Крепко удерживайте iPhone и сожмите ручку iSclack, чтобы раздвинуть присоски и приподнять переднюю панель от задней крышки.

Конструкция iSclack предназначена для безопасного открытия iPhone ровно настолько, чтобы отделить детали, но недостаточно для повреждения кабелей.

Снимите обе присоски с iPhone.

Пропустите следующие три шага и переходите к шагу 8.

Прикрепите присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска полностью находится на экране, чтобы образовать плотное соединение.

Убедитесь, что присоска надежно закреплена на передней панели.

Удерживая iPhone одной рукой, потяните за присоску вверх, слегка отделяя переднюю панель от задней крышки.

Действуйте медленно и прикладывайте постоянное усилие. Панель дисплея прилегает намного плотнее, чем в большинстве других устройств.

Пластиковой открывалкой начните аккуратно поддевать заднюю крышку вниз, отводя её от панели дисплея, одновременно поднимая её за присоску.

Передняя панель крепится к задней крышке с помощью нескольких защёлок, поэтому может понадобиться использовать в сочетании присоску и пластиковую открывалку, чтобы полностью отделить переднюю панель.

Потяните за пластиковый выступ, чтобы снять вакуумную присоску.

Снимите присоску с передней панели.

Поднимите переднюю панель за край с кнопкой «Домой», чтобы получить доступ к разъёмам в верхней части телефона.

Откройте дисплей примерно на угол 90° и определите его на какой-либо предмет, чтобы он оставался в открытом положении во время работы.

В крайнем случае можно использовать нераспечатанную банку с напитком, чтобы удерживать дисплей.

Добавьте резинку, чтобы надёжно зафиксировать дисплей на месте во время работы — это предотвратит чрезмерную нагрузку на шлейфы дисплея.

Выкрутите два 1,6-миллиметровых винта крестообразной отвёрткой №000, фиксирующие металлическую скобу разъёма аккумулятора на материнской плате.

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Воспользуйтесь лопаткой или чистым ногтем, чтобы аккуратно поддеть разъём аккумулятора и отсоединить его от гнезда на материнской плате.

Очень важно приподнимать только сам разъём аккумулятора, а не гнездо на материнской плате. Если Вы будете поддевать гнездо на плате или саму плату, можно повредить гнездо или рядом расположенные компоненты.

Выкрутите следующие винты крестообразной отвёрткой №000, фиксирующие скобу шлейфов передней панели на материнской плате:

Два 1,3-миллиметровых винта

Один 1,7-миллиметровый винт

Один 3,25-миллиметровый винт

Особенно важно правильно отслеживать винты на этом этапе при сборке. Случайное использование 3,25-миллиметрового или 1,7-миллиметрового винта в правом нижнем отверстии приведёт к серьёзным повреждениям материнской платы и к тому, что телефон не сможет загрузиться.

Следите за тем, чтобы не перетягивать винты. Если винт не вкручивается легко, возможно, он не подходит по размеру — не прикладывайте усилие.

Снимите скобу шлейфов передней панели с материнской платы.

Используйте пластиковую инструмент или ноготь, чтобы отключить разъём кабеля фронтальной камеры и датчиков.

Убедитесь, что вы поддеваете ТОЛЬКО разъём, а не разъёмную колодку на логической плате.

Убедитесь, что аккумулятор отключён, прежде чем отключать или подключать кабели на этом шаге.

Используйте пластиковую лопатку или ноготь, чтобы отключить разъём кабеля ЖК-дисплея.

Разъёмы ЖК-дисплея и цифрового планшета находятся на одной кабельной сборке, поэтому поддевание разъёма ЖК-дисплея должно отключить оба разъёма. Перед снятием дисплея убедитесь, что оба кабеля полностью отключены.

При сборке телефона кабель ЖК-дисплея может случайно отсоединиться от разъёма. Пустой экран или белые линии на дисплее могут быть вызваны плохим соединением. В таком случае подключите кабель заново и выполните перезагрузку телефона. Лучший способ перезагрузки — отключить и снова подключить аккумулятор.

Снимите переднюю панель с задней крышки.

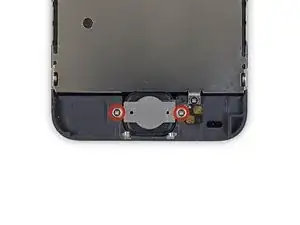

Выкрутите два винта Phillips #000 длиной 1,3 мм, крепящих скобу кнопки «Домой» к сборке дисплея.

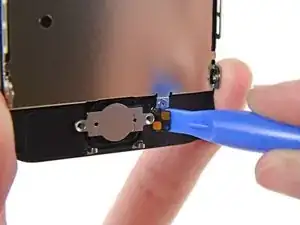

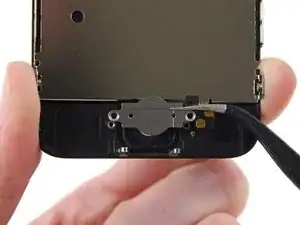

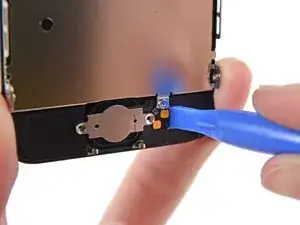

Используйте пластиковую лопатку, чтобы поддеть край ленточного кабеля кнопки «Домой» и отсоединить его от сборки дисплея.

Начинайте с контактных площадок справа и продвигайтесь влево.

Если начать слева и двигаться вправо, можно порвать ленточный кабель. Контакты хорошо приклеены к передней панели, и их нужно аккуратно отслоить в первую очередь.

Если возникают трудности при поддевании лопаткой контактных площадок, переверните инструмент и аккуратно надавите на правую сторону кабеля, чтобы ослабить клей, затем повторите попытку.

Извлеките ленточный кабель кнопки «Домой» из сборки дисплея.

Если Вы устанавливаете новый ленточный кабель кнопки «Домой», обязательно сохраните металлическую скобу и перенесите её на новый кабель при сборке.

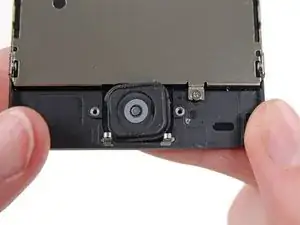

Аккуратно подтолкните правый верхний угол кнопки «Домой» вверх от передней панели.

Не проталкивайте кнопку полностью; достаточно освободить один угол, чтобы затем вынуть её лопаткой.

Эта мембрана очень тонкая. Если есть риск разрыва кнопки, разогрейте её и повторите попытку.

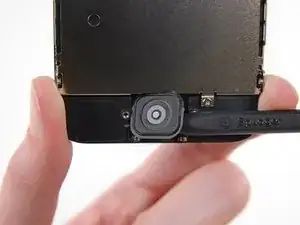

Отделите кнопку «Домой» от дисплея полностью, аккуратно поддевая её лопаткой.

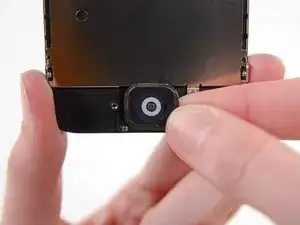

Извлеките сборку кнопки «Домой» из передней панели.
