Замена кнопки питания iPhone 5c

Если стекло дисплея треснуто, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте, заклейте стекло лентой.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая поверхность не будет покрыта.

Это удержит осколки стекла и придаст конструктивную прочность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от возможных осколков стекла, оторвавшихся во время ремонта.

Прежде чем продолжить, разрядите батарею iPhone до уровня ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,8 мм по обе стороны от разъёма Lightning.

Следующие два шага показывают использование iSclack — отличного инструмента для безопасного открытия iPhone 5c, который мы рекомендуем тем, кто делает более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, переходите к Шагу 5.

Закройте рукоятку iSclack, раскрывая захваты присосок.

Разместите нижнюю часть iPhone между присосками, прижимая к пластиковому упору по глубине.

Верхняя присоска должна располагаться прямо над кнопкой "Домой".

Откройте рукоятки, чтобы зафиксировать захваты iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней частям iPhone.

Крепко удерживая iPhone, закройте рукоятку iSclack, чтобы раздвинуть присоски и приподнять переднюю панель от задней крышки.

iSclack разработан так, чтобы безопасно приоткрыть iPhone лишь настолько, чтобы разделить части, но не настолько, чтобы повредить кабели.

Снимите две присоски с iPhone.

Пропустите следующие три шага и продолжите с Шага 8.

Прижмите присоску к экрану прямо над кнопкой "Домой".

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить герметичное сцепление.

Убедитесь, что присоска прочно прикреплена к передней сборке дисплея.

Удерживая iPhone одной рукой, потяните присоску вверх, чтобы слегка отделить переднюю сборку дисплея от задней крышки.

Действуйте медленно и с постоянным усилием. Сборка дисплея сидит гораздо плотнее, чем в большинстве устройств.

С помощью пластиковой лопатки аккуратно подденьте заднюю крышку, отводя её вниз, пока вы тянете вверх за присоску.

Передняя сборка крепится к задней крышке несколькими защёлками, поэтому может потребоваться сочетание присоски и пластиковой лопатки, чтобы освободить переднюю сборку.

Потяните за пластиковую выпуклость, чтобы нарушить вакуумное уплотнение присоски.

Снимите присоску с передней сборки дисплея.

Поднимите конец передней панели с кнопкой "Домой", чтобы получить доступ к разъёмам в верхней части телефона.

Откройте дисплей примерно на 90º и оперите его о что‑то, чтобы он был зафиксирован во время работы с телефоном.

В крайнем случае вы можете использовать нераспечатанную банку напитка, чтобы зафиксировать дисплей.

Добавьте резинку, чтобы удерживать дисплей в безопасности во время работы. Это предотвратит чрезмерную нагрузку на кабели дисплея.

Удалите два винта Phillips #000 длиной 1,6 мм, которыми металлическая пластина разъёма батареи крепится к плате логики.

Снимите металлическую пластину разъёма батареи с iPhone.

Используйте лопатку или чистый ноготь, чтобы аккуратно поддеть разъём батареи и отвести его вверх от гнезда на плате логики.

Будьте очень осторожны и подденьте только сам разъём батареи, а не гнездо на плате логики. Если вы подденете гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты Phillips #000, которыми крепится пластина кабеля передней сборки дисплея к плате логики:

Два винта 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно следить за винтами на этом шаге при повторной сборке. Случайное использование винта 3,25 мм или винта 1,7 мм в отверстии в правом нижнем углу приведёт к серьёзному повреждению платы логики — телефон перестанет загружаться корректно.

Остерегайтесь перетягивания винтов. Если при затягивании винт не входит легко, возможно, это винт неправильного размера — не применяйте силу.

Снимите пластину кабеля передней сборки дисплея с платы логики.

Используйте пластиковую лопатку или ноготь, чтобы отключить разъём кабеля фронтальной камеры и датчиков.

Убедитесь, что вы только поддеваете сам разъём, а не гнездо на плате логики.

Убедитесь, что аккумулятор отключен, прежде чем отключать или подключать кабели на этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отключить разъём кабеля ЖК‑экрана.

Разъёмы ЖК‑экрана и дигитайзера расположены на одном сборочном кабеле, поэтому приподнятие разъёма ЖК‑экрана должно отключить оба разъёма. Тщательно проверьте, что оба кабеля полностью отключены перед снятием дисплея.

При обратной сборке телефона кабель ЖК‑экрана может отстегнуться от своего разъёма. Пустой экран или белые линии на дисплее могут быть вызваны неплотным соединением. В таком случае повторно подключите кабель и выполните перезагрузку питания телефона. Лучший способ перезагрузки питания — отключить и снова подключить аккумулятор.

Снимите переднюю панель в сборе с заднего корпуса.

Удалите два винта Phillips #000 длиной 1,5 мм, фиксирующих камеру заднего вида к заднему корпусу.

Снимите кронштейн задней камеры с iPhone.

Используйте плоский край лопатки, чтобы приподнять разъём задней камеры с платы логики.

Снимите заднюю камеру с iPhone.

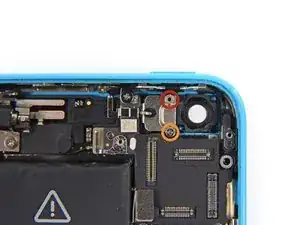

Удалите следующие винты, фиксирующие контактный кронштейн верхней сборки к заднему корпусу:

Стойковый винт 3,0 мм

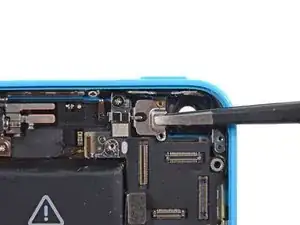

Стойковые винты лучше всего извлекать с помощью отвёртки для стойковых винтов или бит‑насадки для стойковых винтов. Маленькая отвёртка с плоским лезвием также подойдёт — но действуйте особенно осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

Винт Phillips #000 длиной 1,5 мм

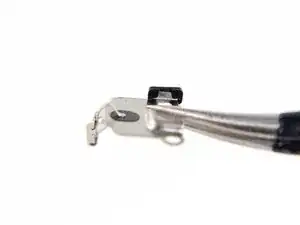

Снимите контактный кронштейн верхней сборки с заднего корпуса.

С верхней части кронштейна может упасть маленькая резиновая прокладка — следите, чтобы не потерять её.

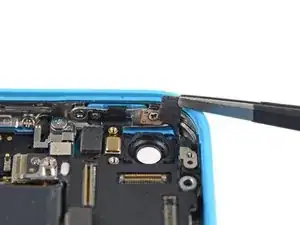

Снимите маленькую пенную ленту из полости задней камеры.

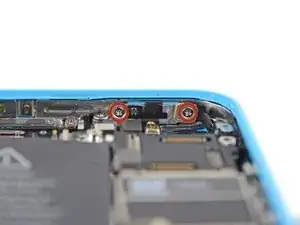

Удалите два винта Phillips #000 длиной 1,4 мм, фиксирующих кронштейн кнопки питания/блокировки.

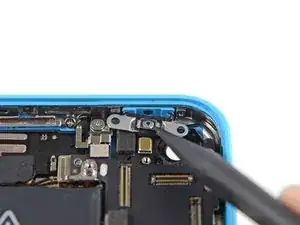

Используйте острие лопатки, чтобы аккуратно отогнуть кронштейн кнопки питания/блокировки от верхней части заднего корпуса.

С помощью пинцета захватите и извлеките кнопку.

При сборке обратите внимание на ориентацию — металлическая планка должна быть заподлицо с нижней частью кнопки. Проверьте, есть ли у вашей кнопки «Домой» металлическая петля; если нет, её нужно будет перенести с вашей текущей кнопки «Домой».

Если не удаётся схватить кнопку питания изнутри корпуса, слегка прижмите её снаружи с помощью лопатки.
