Плата логики iPhone 5c

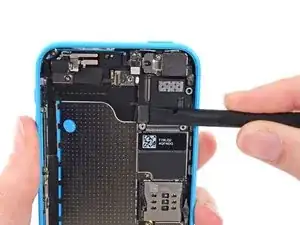

Используйте лопатку, чтобы отсоединить плоский гибкий кабель разъёма Lightning от его разъёма на плате логики.

Кабель разъёма Lightning слегка приклеен к щитку на плате логики. Осторожно отлейте кабель с помощью плоского конца лопатки.

Отогните кабель разъёма Lightning так, чтобы он больше не мешал работе с платой логики.

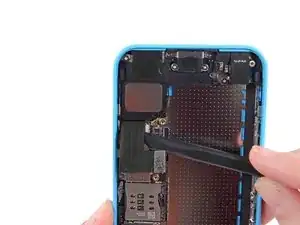

Отсоедините разъём Wi‑Fi антенны от задней панели платы логики.

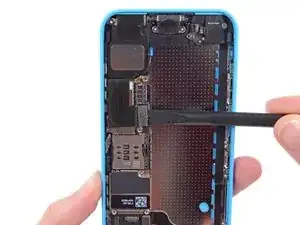

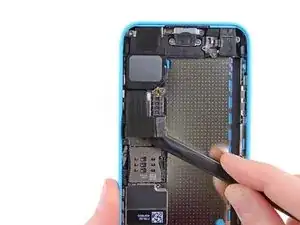

С помощью плоского конца лопатки выньте разъём кабеля управления аудио из его гнезда на плате логики.

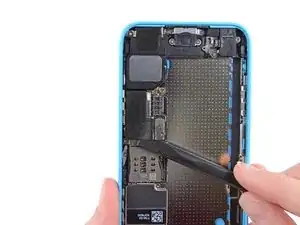

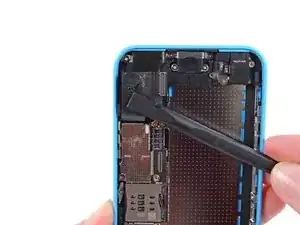

Отсоедините разъём кабеля задней камеры от его гнезда на плате логики.

Небольшой кусочек ленты может закрывать заземляющий кронштейн платы логики. Если это так, удалите ленту пинцетом.

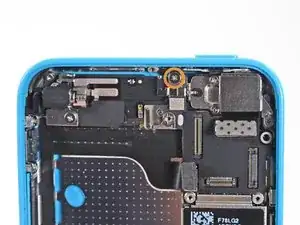

Удалите следующие винты, крепящие заземляющий кронштейн платы логики к плате:

Крестовая винт 1,2 мм (Phillips #000) у верхней боковой стенки

Крестовая винт 2,5 мм (Phillips #000)

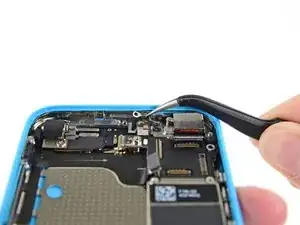

Снимите заземляющий кронштейн платы логики пинцетом.

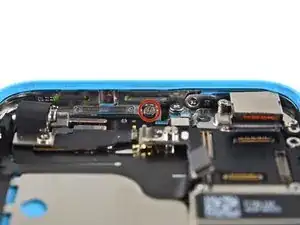

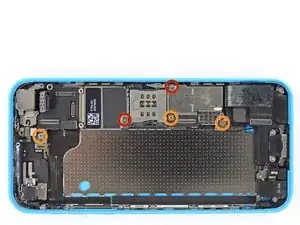

Удалите следующие винты, которыми плата логики прикреплена к задней крышке:

Два крестовых винта 2,3 мм

Три дистанционных винта 2,7 мм

У этих винтов профиль Phillips, но для снятия мы считаем наиболее подходящим плоскую отвёртку 2,5 мм.

При повторной установке дистанционных винтов полезно использовать острый конец лопатки как отвёртку.

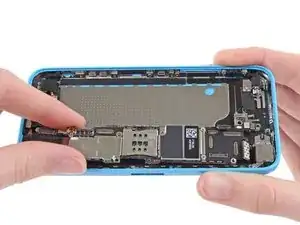

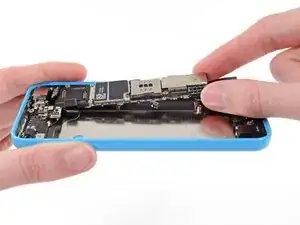

Держите смартфон крепко и приподнимите нижний край платы логики достаточно высоко, чтобы было за что схватиться.

Отодвиньте плату логики от задней камеры, ровно настолько, чтобы освободить золотую контактную заглушку под верхним краем платы.

Снимите золотую контактную заглушку с резьбы в задней крышке и отложите в сторону.

Отогните плату логики вверх в направлении регулятора громкости, чтобы получить доступ к антенному разъёму.

Пока не пытайтесь полностью снимать плату логики с задней крышки — она всё ещё подключена антенным кабелем.

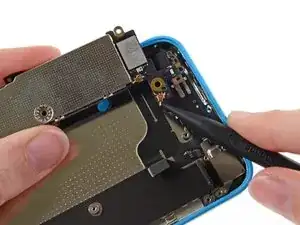

Отсоедините антенный разъём от задней стороны платы логики.

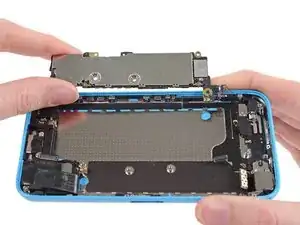

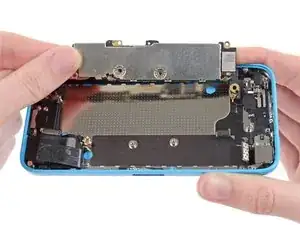

Снимите плату логики с задней крышки.
