Замена батареи iPhone 5c

Если стекло дисплея треснуло, зафиксируйте осколки и предотвратите травмы, заклеив стекло лентой.

Наклейте полосы прозрачной упаковочной ленты внахлест по всему лицу iPhone, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и придаст конструктивную прочность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы обезопасить глаза от любых отстающих осколков стекла во время ремонта.

Прежде чем продолжить, разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,8 мм по обе стороны разъёма Lightning.

Следующие два шага показывают использование iSclack — отличного инструмента для безопасного открытия iPhone 5c, который мы рекомендуем тем, кто делает более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, перейдите к Шагу 5.

Закройте рукоятку iSclack, чтобы раскрыть челюсти присосок.

Поместите нижнюю часть iPhone между присосками, упирая в пластиковый ограничитель глубины.

Верхняя присоска должна располагаться чуть выше кнопки «Домой».

Разведите рукоятки, чтобы закрыть челюсти iSclack. Центрируйте присоски и сильно прижмите их к верхней и нижней части iPhone.

Крепко удерживайте iPhone и закройте рукоятку iSclack, раздвинув присоски, чтобы приподнять переднюю панель от заднего корпуса.

iSclack разработан так, чтобы безопасно приподнять iPhone ровно настолько, чтобы отделить части, но не повредить кабели.

Отклейте две присоски от iPhone.

Пропустите следующие три шага и продолжите с Шага 8.

Прижмите присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска полностью прилегает к экрану для плотного сцепления.

Убедитесь, что присоска прочно прикреплена к сборке передней панели.

Одной рукой прижмите iPhone к поверхности, а другой потяните вверх за присоску, чтобы слегка приподнять сборку передней панели от заднего корпуса.

Действуйте медленно и применяйте равномерную силу. Сборка дисплея сидит гораздо плотнее, чем на большинстве устройств.

Пластиковым инструментом для поддевания аккуратно подденьте задний корпус вниз, отводя его от сборки дисплея, пока вы тянете вверх присоской.

Передняя панель крепится к заднему корпусу несколькими защёлками, поэтому может понадобиться сочетание присоски и пластикового поддевателя, чтобы освободить панель.

Потяните за пластиковый выступ, чтобы снять вакуумное уплотнение с присоски.

Снимите присоску с сборки дисплея.

Поднимите конец с кнопкой «Домой» передней панели, чтобы получить доступ к разъёмам в верхней части телефона.

Откройте дисплей примерно на 90º и оприте его о что-нибудь, чтобы он оставался зафиксированным, пока вы работаете с телефоном.

В экстренном случае можно использовать нераспечатанную банку с напитком, чтобы подпереть дисплей.

Натяните резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит излишнюю нагрузку на кабели дисплея.

Удалите два винта Phillips #000 длиной 1,6 мм, удерживающие металлический держатель разъёма батареи на плате.

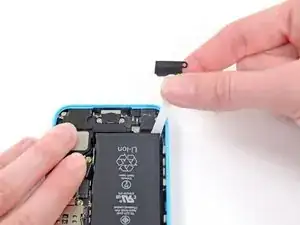

Снимите металлический держатель разъёма батареи с iPhone.

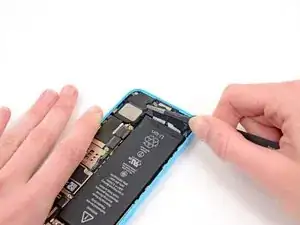

Используйте лопатку или чистый ноготь, чтобы осторожно приподнять разъём батареи из его гнезда на плате.

Будьте очень осторожны и поднимайте только сам разъём батареи, а не гнездо на плате. Если вы подднёте гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты Phillips #000, фиксирующие кронштейн кабеля сборки передней панели на плате:

Два винта 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно следить за винтами на этом этапе для последующей сборки. Случайное использование винта 3,25 мм или 1,7 мм в отверстии внизу справа приведёт к значительному повреждению платы, из‑за чего телефон перестанет загружаться корректно.

Следите, чтобы винты не затягивались чрезмерно. Если винт не входит легко при закреплении, вероятно, он не того размера — не применяйте силу.

Снимите кронштейн кабеля сборки передней панели с платы.

Используйте пластиковый приспособление для вскрытия или ноготь, чтобы отсоединить разъём кабеля фронтальной камеры и датчика.

Убедитесь, что Вы поддеваете только сам разъём, а не гнездо на плате.

Перед отключением или повторным подключением кабелей на этом этапе убедитесь, что батарея отключена.

Используйте пластиковый приспособление для вскрытия или ноготь, чтобы отсоединить разъём кабеля ЖК‑экрана.

Разъёмы ЖК‑экрана и дигитайзера находятся на одном кабельном узле, поэтому поддевание разъёма ЖК‑экрана должно отключить оба разъёма. Перед снятием дисплея дважды проверьте, что оба кабеля полностью отключены.

При сборке телефона кабель ЖК‑экрана может отскочить от своего разъёма. Пустой экран или белые полосы на дисплее могут быть вызваны неплотным соединением. В этом случае подключите кабель заново и выполните циклическое питание телефона. Лучший способ выполнить циклическое питание — отключить и снова подключить аккумулятор.

Снимите сборку передней панели с заднего корпуса.

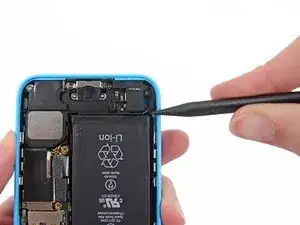

Просуньте кончик лопатки между аккумулятором и разъёмом наушников, чтобы раскрыть язычок клея аккумулятора.

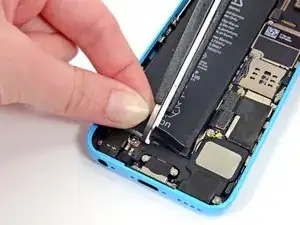

Оттяните язычок клея аккумулятора от телефона.

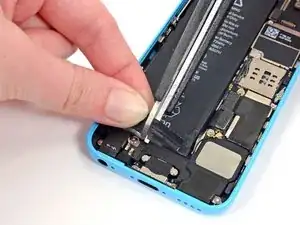

Разрежьте чёрный язычок клея аккумулятора между двумя белыми клеевыми полосками, разделяя их.

Старайтесь держать полоски ровными и без складок во время процедуры; смятые полоски будут слипаться и рваться вместо того, чтобы вытягиваться аккуратно.

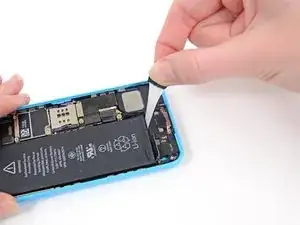

Медленно потяните одну из клеевых полосок аккумулятора от батареи, в направлении к нижней части iPhone.

Тяните ровно, поддерживая постоянное натяжение полоски, пока она выскальзывает из‑под батареи и заднего корпуса. Для лучших результатов тяните полоску под углом 60º или меньше.

Осторожно направляйте полоску вокруг угла и вверх по стороне батареи. Будьте внимательны, чтобы не зацепить её за другие внутренние компоненты iPhone.

Полоска растянется во много раз от первоначальной длины. Продолжайте тянуть, при необходимости перехватывая полоску ближе к батарее, пока она полностью не выйдет.

Повторите для удаления второй полоски.

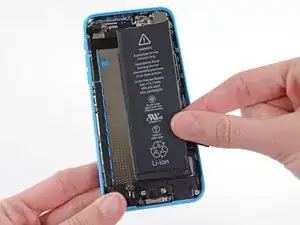

Снимите аккумулятор с iPhone.

Если одна или обе клеевые полоски порвутся и вы не сможете извлечь их щипцами, не поддёргивайте батарею лопаткой. Продолжайте следующие шаги для безопасного извлечения аккумулятора.

Капните несколько капель изопропилового спирта (90% и выше) под аккумулятор и дайте ему растечься вокруг клея, чтобы ослабить его. Изопропиловый спирт высокой концентрации действует как растворитель и высыхает без остатка, поэтому он не повредит iPhone.

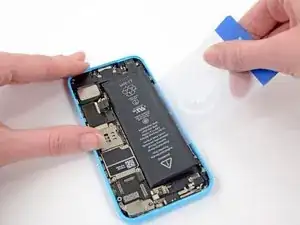

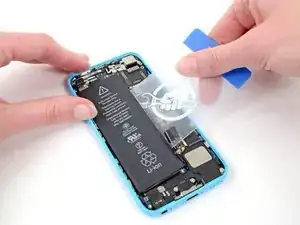

Осторожно подденьте пластиковой карточкой аккумулятор со стороны, ближайшей к плате.

Не поддевайте в направлении платы — вы можете повредить телефон.

Избегайте поддевания вблизи верхнего края аккумулятора, иначе вы можете повредить верхний шлейф компонентов.

Просуньте карточку от верхней части аккумулятора к низу, направляя её к краю корпуса.

При необходимости повторите ту же процедуру со стороны корпуса аккумулятора.

Если батарея всё ещё приклеена к корпусу, следуйте нашим инструкциям по разогреву iOpener или используйте фен, чтобы нагреть клей, фиксирующий батарею к заднему корпусу.

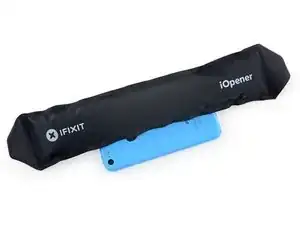

Положите iOpener плоско на заднюю сторону iPhone справа от камеры. Разгладьте его, добиваясь хорошего контакта между задней стороной iPhone и iOpener.

Оставьте пакет на iPhone примерно на 90 секунд перед попыткой снять аккумулятор.

Если используете фен или тепловую пушку, нагревайте заднюю часть iPhone до состояния, когда она станет слегка слишком горячей для касания.

Не нагревайте батарею напрямую.

Перегрев iPhone может привести к возгоранию батареи.

Поднимите и извлеките аккумулятор из iPhone.

Если внутри телефона осталось какое‑либо спиртовое средство, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Не должно быть сопротивления. Если аккумулятор по‑прежнему застрял, снова разогрейте iOpener и попробуйте поддеть снова.

Если запасной аккумулятор поставлялся в пластиковом чехле, снимите его перед установкой, потянув в сторону от шлейфа.

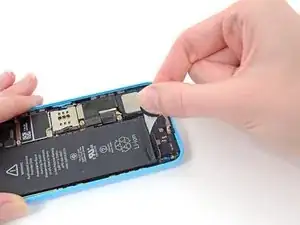

Перед приклеиванием запасного аккумулятора временно подключите разъём аккумулятора к разъёму материнской платы. Это гарантирует, что аккумулятор правильно выровнен в своём гнезде.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

Если у вашего нового аккумулятора нет предварительно установленных клейких полос, обратитесь к этому руководству, чтобы заменить клейкие полосы.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить поиск и устранение неисправностей.
