Замена задней панели iPhone 5c

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и травмы во время ремонта, закрепите стекло лентой.

Наложите перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone до полного покрытия передней панели.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме дисплея.

Надевайте защитные очки, чтобы уберечь глаза от возможных осколков стекла, оторвавшихся во время ремонта.

Перед началом разборки разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,8 мм по обе стороны от разъёма Lightning.

Следующие два шага демонстрируют использование iSclack — отличного инструмента для безопасного открытия iPhone 5c, который мы рекомендуем тем, кто выполняет более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, перейдите к Шагу 5.

Закройте рукоять iSclack, чтобы открыть захваты с присосками.

Поместите нижнюю часть iPhone между присосками, прижав к пластиковому упору глубины.

Верхняя присоска должна располагаться чуть выше кнопки «Домой».

Откройте рукояти, чтобы закрыть захваты iSclack. Центруйте присоски и плотно прижмите их к верхней и нижней частям iPhone.

Крепко удерживая iPhone, закройте рукоять iSclack, чтобы раздвинуть присоски и приподнять переднюю панель от задней крышки.

iSclack разработан так, чтобы безопасно открыть iPhone лишь настолько, чтобы разделить части, но не повредить кабели.

Отделите две присоски от iPhone.

Пропустите следующие три шага и продолжите с Шага 8.

Прижмите присоску к экрану чуть выше кнопки «Домой».

Убедитесь, что присоска полностью прилегает к экрану для герметичного сцепления.

Убедитесь, что присоска плотно прикреплена к сборке передней панели.

Держа iPhone прижатым одной рукой, потяните присоску вверх, чтобы слегка разъединить сборку передней панели и заднюю крышку.

Действуйте медленно и применяйте ровное, постоянное усилие. Сборка дисплея плотно подогнана, сильнее, чем у большинства устройств.

С помощью пластикового инструмента для вскрытия аккуратно подденьте заднюю крышку, отводя её вниз, пока тянете присоску вверх.

Переднюю панель удерживают несколько защёлок, поэтому возможно придётся сочетать использование присоски и пластикового инструмента, чтобы освободить сборку передней панели.

Потяните за пластиковую язычок, чтобы снять вакуумную герметизацию присоски.

Снимите присоску с сборки дисплея.

Поднимите конец передней панели с кнопкой «Домой», чтобы получить доступ к разъёмам в верхней части телефона.

Откройте дисплей примерно на 90º и опирайте его о что‑нибудь, чтобы он держался во время работы с телефоном.

В крайнем случае можно использовать неоткрытую банку с напитком, чтобы поддержать дисплей.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит избыточное напряжение на кабели дисплея.

Удалите два винта Phillips #000 длиной 1,6 мм, крепящие металлическую пластину разъёма аккумулятора к плате логики.

Снимите металлическую пластину разъёма аккумулятора с iPhone.

Используйте лопаточку или чистый ноготь, чтобы аккуратно поддеть разъём аккумулятора и поднять его из разъёма на плате логики.

Будьте очень осторожны и подденьте только сам разъём аккумулятора, а не гнездо на плате логики. Если вы поддёте гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты Phillips #000, крепящие кронштейн кабеля сборки передней панели к плате логики:

Два винта по 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно отслеживать винты на этом шаге для правильной сборки. Случайное использование винта 3,25 мм или винта 1,7 мм в отверстии в правом нижнем углу приведёт к серьёзному повреждению платы логики, в результате чего телефон не сможет загрузиться.

Не затягивайте винты чрезмерно. Если винт при вкручивании не входит легко, возможно, он неправильного размера — не применяйте силу.

Снимите кронштейн кабеля сборки передней панели с платы логики.

Используйте пластиковый приспособление для вскрытия или ноготь, чтобы отсоединить разъем кабеля фронтальной камеры и датчика.

Убедитесь, что Вы только поддёвываете сам разъем, а не контактную гнездо на плате.

Перед отключением или повторным подключением кабелей на этом этапе убедитесь, что батарея отключена.

Используйте пластиковое приспособление для вскрытия или ноготь, чтобы отсоединить разъем кабеля ЖК‑экрана.

Разъемы ЖК‑экрана и дигитайзера находятся на одном кабельном узле, поэтому поддевание разъема ЖК должно отключить оба разъема. Дважды проверьте, что оба кабеля полностью отключены перед снятием дисплея.

При сборке телефона кабель ЖК может отскочить от своего разъема. Пустой экран или белые линии на дисплее могут быть вызваны неплотным соединением. В таком случае подключите кабель снова и выполните перезагрузку телефона. Лучший способ перезагрузить телефон — отключить и снова подключить аккумулятор.

Снимите сборку передней панели с заднего корпуса.

Полностью выключите телефон перед извлечением SIM‑карты и лотка.

Вставьте инструмент для извлечения SIM‑карты или скрепку в маленькое отверстие в лотке SIM‑карты.

Нажмите инструмент для извлечения SIM‑карты внутрь, чтобы извлечь лоток.

Для этого может потребоваться значительная сила.

Удалите сборку лотка SIM‑карты из iPhone.

При сборке убедитесь, что SIM‑карта установлена в правильной ориентации относительно лотка.

Удалите винт Phillips #000 длиной 2,0 мм, фиксирующий извлекатель SIM‑карты.

Используйте пинцет, чтобы извлечь извлекатель SIM‑карты из телефона.

Обратите внимание на ориентацию при сборке: выступающая часть извлекателя должна быть ближе к нижней части телефона.

Просуньте кончик лопатки между аккумулятором и гнездом для наушников, чтобы раскрыть язычок клейкой ленты аккумулятора.

Оттяните язычок клейкой ленты аккумулятора от телефона.

Разрежьте чёрный язычок клейкой ленты аккумулятора между двумя белыми клейкими полосами, разъединив их.

Старайтесь держать полоски плоскими и без складок; смятые полоски будут склеиваться друг с другом и рваться, вместо того чтобы вытягиваться чисто.

Медленно потяните одну из клейких полосок аккумулятора от батареи в направлении к нижней части iPhone.

Тяните ровно, удерживая постоянное натяжение полоски, пока она не выскользнет из зазора между аккумулятором и задним корпусом. Для наилучшего результата тяните под углом 60º или меньше.

Аккуратно проведите полоску вокруг угла и вдоль стороны аккумулятора. Будьте осторожны, чтобы не зацепить её за другие внутренние компоненты iPhone.

Полоска растянется во много раз относительно своей первоначальной длины. Продолжайте тянуть, при необходимости перехватывая полоску ближе к батарее, пока вся полоска не выйдет.

Повторите процедуру, чтобы удалить вторую полоску.

Извлеките аккумулятор из вашего iPhone.

Если одна или обе клейкие полоски рвутся и Вы не можете извлечь их пинцетом, не поддёвывайте аккумулятор из телефона. Продолжайте к следующим шагам, чтобы безопасно удалить аккумулятор.

Капните несколько капель изопропилового спирта (90% или более) под аккумулятор и позвольте ему растечься по клею, чтобы ослабить его. Изопропиловый спирт высокой концентрации действует как растворитель и испаряется без остатка, поэтому он не повредит iPhone.

Осторожно вставьте пластиковую карточку под аккумулятор со стороны, ближайшей к плате.

Не поддёргивайте кромку против платы, иначе Вы можете повредить телефон.

Избегайте поддёва вблизи верхнего края аккумулятора, иначе Вы можете повредить верхний шлейфовый кабель компонентов.

Проведите карточкой от верхней части аккумулятора к нижней, направляя её к краю корпуса.

При необходимости повторите ту же процедуру со стороны корпуса аккумулятора.

Если аккумулятор всё ещё приклеен к корпусу, следуйте нашим инструкциям по разогреву iOpener или используйте фен, чтобы нагреть клей, фиксирующий аккумулятор к заднему корпусу.

Разместите iOpener плоско на задней стороне iPhone справа от камеры. Разровняйте его, чтобы обеспечить хороший контакт между задней частью iPhone и iOpener.

Оставьте пакет на iPhone примерно на 90 секунд перед попыткой снять аккумулятор.

Если используете фен или тепловую пушку, нагревайте заднюю часть iPhone, пока она не станет слегка слишком горячей для прикосновения.

Не нагревайте аккумулятор непосредственно.

Перегрев iPhone может воспламенить аккумулятор.

Поднимите и выньте аккумулятор из iPhone.

Если в телефоне осталось какое‑то спиртовое растворение, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Не должно быть сопротивления. Если аккумулятор остаётся застрявшим, повторно нагрейте iOpener и подденьте снова.

Если ваш запасной аккумулятор поставлялся в пластиковом чехле, удалите его перед установкой, оттянув от шлейфа.

Перед тем как закрепить заменённый аккумулятор, временно подключите разъём аккумулятора к гнезду на плате. Это обеспечит правильное выравнивание аккумулятора в его посадочном месте.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

Если на новом аккумуляторе нет заранее установленных клеевых полос, обратитесь к этому руководству для замены клеевых лент.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Используйте пластиковый инструмент для вскрытия, чтобы оторвать контактный шлейф пружины кнопки «Домой» от корпуса динамика.

Удалите следующие винты, крепящие корпус динамика к задней крышке:

Два винта Phillips #000 длиной 2,7 мм

Один винт Phillips #000 длиной 2,2 мм

Используйте плоский конец медиатора, чтобы аккуратно поддеть корпус динамика от задней крышки.

Снимите корпус динамика. Осторожно, чтобы не зацепить его за антенный кабель.

В отверстии для винта с крайней правой стороны динамика находится контактная скоба, обёрнутая вокруг него. Эта маленькая деталь может неожиданно отвалиться, поэтому лучше снять её и запомнить ориентацию для сборки.

Плоская часть контактной скобы должна прилегать к динамику, как показано.

Выравнивающая скоба на дальнем конце узла динамика приклеена, но может оторваться при грубом обращении.

Угловой конец должен быть направлен вверх и совпадать по линии с внешним краем динамика.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить шлейф разъёма Lightning от его гнезда на логической плате.

Шлейф разъёма Lightning слегка приклеен к экрану на логической плате. Используйте плоский конец медиатора, чтобы аккуратно оторвать шлейф.

Отсоедините разъём сотовой антенны от основания логической платы.

Удалите следующие винты, крепящие разъём Lightning к задней крышке:

Два винта Phillips #000 длиной 3,4 мм

Один винт Phillips #000 длиной 2,2 мм

Один винт Phillips #000 длиной 2,7 мм

Аккуратно оторвите узел разъёма Lightning от задней крышки.

Вам может понадобиться использовать плоский конец медиатора, чтобы полностью освободить узел.

Снимите узел разъёма Lightning.

К микрофону прикреплена маленькая резиновая прокладка. Обязательно перенесите её на новый узел.

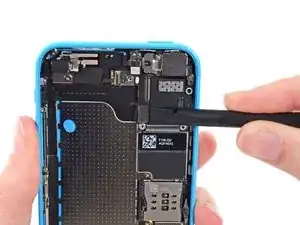

Используйте плоский конец медиатора, чтобы отсоединить разъём шлейфа управления аудио от его гнезда на логической плате.

Отсоедините разъём шлейфа тыльной камеры от его гнезда на логической плате.

Небольшой кусочек ленты может закрывать заземляющую клипсу логической платы. Если да, используйте пинцет, чтобы снять ленту.

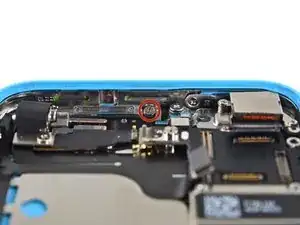

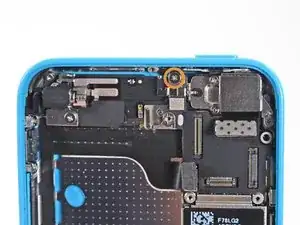

Удалите следующие винты, крепящие заземляющую клипсу логической платы к задней крышке:

1,2 мм винт Phillips #000 в верхней боковой стенке

2,5 мм винт Phillips #000

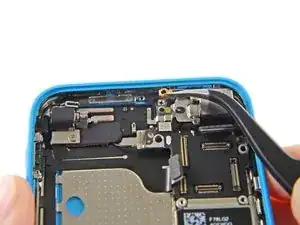

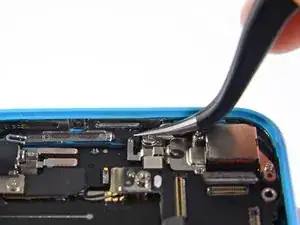

Используйте пинцет, чтобы снять заземляющую клипсу логической платы.

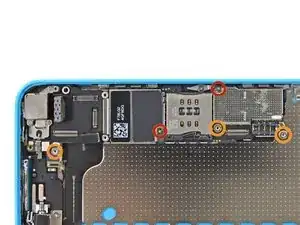

Удалите следующие винты, крепящие логическую плату к задней крышке:

Два винта Phillips длиной 2,3 мм

Три стоечных винта длиной 2,7 мм

Стоечные винты лучше всего удалять с помощью отвертки или биты для стоек.

В крайнем случае можно использовать небольшую отвёртку с плоским лезвием — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

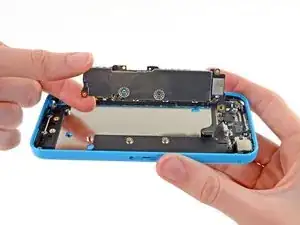

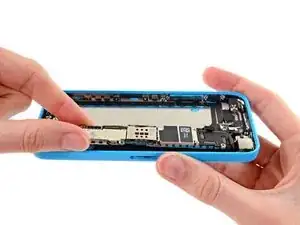

Держав телефон горизонтально, приподнимите нижний край логической платы достаточно, чтобы захватить её пальцами.

Оттяните логическую плату от тыльной камеры настолько, чтобы обнажить золотую контактную крышку под верхним концом платы.

Снимите золотистую контактную крышку с резьбовой стойки в задней крышке и отложите её.

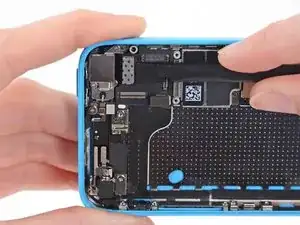

Поднимите плату вверх в сторону кнопок регулировки громкости, чтобы открыть разъём антенны.

Не пытайтесь извлечь плату из задней крышки пока — она всё ещё подключена задним антенным кабелем.

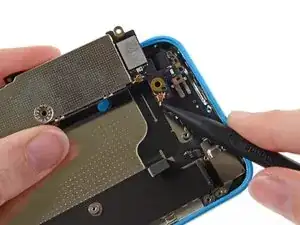

Отключите антенный разъём от задней части платы.

Извлеките плату из задней крышки.

Удалите два винта Phillips #000 длиной 1,5 мм, крепящие крышку задней камеры к задней крышке.

Снимите крышку задней камеры.

Извлеките заднюю камеру.

Удалите следующие винты, крепящие моторчик вибрации к задней крышке:

1,2 мм Phillips #000

2,2 мм Phillips #000

Снимите моторчик вибрации.

Удалите следующие винты, фиксирующие пластину контакта верхней сборки к задней крышке:

Стандартный винт-стойка 3,0 мм

Винт Phillips #000 1,5 мм

Снимите пластину контакта верхней сборки с задней крышки.

Небольшой резиновый ограничитель может отвалиться с верхней части пластины — следите, чтобы не потерять его.

Удалите любую поролоновую ленту, закрывающую винты рядом с отверстием для камеры.

Удалите два винта Phillips #000 длиной 1,4 мм, фиксирующие кронштейн кнопки питания/спящего режима.

Используйте заострённый конец лопатки, чтобы аккуратно отогнуть кронштейн кнопки питания/спящего режима вниз от верхней части задней крышки.

Пинцетом захватите и извлеките кнопку.

При сборке обратите внимание на ориентацию — металлическая планка должна располагаться заподлицо с нижней частью кнопки.

Если не удаётся захватить кнопку питания изнутри корпуса, слегка надавите на неё снаружи лопаткой.

Удалите два винта Phillips #000 длиной 1,6 мм из кронштейна переключателя без звука/тихого режима.

Снимите этот зажим кронштейна переключателя без звука и отложите его в сторону.

При сборке зажим кронштейна устанавливается поверх кронштейна переключателя без звука. Убедитесь, что наклонная часть направлена вправо.

Используйте наконечник лопатки, чтобы перевернуть кронштейн переключателя без звука вниз.

Пинцетом извлеките переключатель без звука.

Обратите внимание на ориентацию при сборке: красная линия должна быть в верхней части кнопки. Выемка на задней части переключателя должна совпадать по положению и сцепляться с механическим переключателем на кабеле.

Удалите винт Phillips #000 длиной 1,6 мм, закрепляющий кронштейн регулятора громкости на боковой стенке.

Используйте наконечник лопатки, чтобы отогнуть кронштейн регулятора громкости от боковой стенки. Извлеките регулятор громкости.

Используйте наконечник лопатки, чтобы отслоить кабель кнопки питания/спящего режима от задней крышки.

Аккуратно проведите лопаткой под кабелем сборки вспышки, чтобы отделить его от телефона.

Отделяйте кабель верхней сборки, поднимая его справа налево, чтобы разъединить клей, фиксирующий его к корпусу.

Будьте особенно осторожны при отрывании конца кабеля контакта моторчика вибрации от телефона.

Не прикасайтесь к контактам; масла с пальцев могут корродировать металл и помешать надёжному контакту.

Теперь вы можете извлечь сборку из телефона.
