Замена шлейфа кнопок громкости и питания, микрофона и вспышки iPhone 5c

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Накладывайте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone до полного покрытия передней панели.

Это удержит осколки стекла и обеспечит структурную жёсткость при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Перед продолжением разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два винта P2 Pentalobe 3,8 мм по обе стороны от разъёма Lightning.

Два следующих шага демонстрируют использование iSclack — отличного инструмента для безопасного открытия iPhone 5c, который мы рекомендуем тем, кто выполняет более одного ремонта на iPhone 5, 5s или 5c. Если вы не используете iSclack, перейдите к Шагу 5.

Закройте рукоять iSclack, открывая челюсти с присосками.

Разместите нижнюю часть iPhone между присосками, вплотную к пластиковой направляющей глубины.

Верхняя присоска должна располагаться чуть выше кнопки «Домой».

Откройте рукояти, чтобы сомкнуть челюсти iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней частям iPhone.

Крепко держите iPhone и закройте рукоять iSclack, раздвинув присоски и поднимая переднюю панель от задней крышки.

iSclack сконструирован так, чтобы безопасно приоткрывать iPhone ровно столько, чтобы разъединить части, но не повредить шлейфы.

Отклейте две присоски от iPhone.

Пропустите следующие три шага и продолжите с Шага 8.

Прикрепите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью касается экрана для плотного уплотнения.

Убедитесь, что присоска прочно прикреплена к сборке передней панели.

Одной рукой удерживайте iPhone, а другой тяните за присоску вверх, чтобы слегка разъединить сборку передней панели и заднюю крышку.

Действуйте медленно, прикладывая равномерную сильную силу. Сборка дисплея сидит гораздо плотнее, чем в большинстве устройств.

Пластиковым инструментом для поддевания аккуратно начните отгибать заднюю крышку вниз, отступая от сборки дисплея, пока вы тянете присоску вверх.

Переднюю панель к задней крышке крепят несколько защёлок, поэтому может понадобиться сочетание присоски и пластикового инструмента, чтобы освободить сборку передней панели.

Потяните пластиковый язычок, чтобы снять вакуумный уплотнитель присоски.

Снимите присоску с сборки дисплея.

Поднимите конец передней панели с кнопкой «Домой», чтобы получить доступ к разъёмам у верхней части телефона.

Откройте дисплей примерно под углом 90º и прислоните его к какой-нибудь опоре, чтобы он держался во время работы с телефоном.

В крайнем случае можно использовать неоткрытую банку напитка, чтобы подпереть дисплей.

Натяните резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерное натяжение шлейфов дисплея.

Снимите два винта Phillips #000 длиной 1,6 мм, которые удерживают металлическую скобу разъёма аккумулятора на плате.

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Используйте лопаточку или чистый ноготь, чтобы осторожно приподнять разъём аккумулятора из его гнезда на плате.

Будьте особенно внимательны и приподнимайте только сам разъём аккумулятора, а не гнездо на плате. Если приподнять гнездо или саму плату, вы можете разрушить гнездо или повредить близлежащие компоненты на плате.

Снимите следующие винты Phillips #000, которые удерживают скобу кабеля сборки передней панели на плате:

Два винта 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно не перепутать винты на этом шаге при сборке. Случайная установка винта 3,25 мм или 1,7 мм в отверстие в правом нижнем углу вызовет серьёзное повреждение платы, и телефон перестанет корректно загружаться.

Не перетягивайте винты. Если винт не входит легко при затяжке, вероятно, это неправильный размер — не применяйте силу.

Удалите кронштейн кабеля сборки передней панели с платы логики.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить разъем кабеля фронтальной камеры и датчика.

Обязательно подденьте только разъем, а не гнездо на плате логики.

Убедитесь, что аккумулятор отключён, прежде чем отсоединять или подключать кабели на этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить разъем кабеля ЖК-дисплея.

Разъемы ЖК-дисплея и дигитайзера расположены на одном кабеле, поэтому поддевание разъема ЖК-дисплея должно отсоединить оба разъема. Дважды проверьте, что оба кабеля полностью отсоединены перед снятием дисплея.

При повторной сборке телефона кабель ЖК-дисплея может отскочить от разъема. Пустой экран или белые линии на дисплее могут быть вызваны неплотным соединением. В этом случае заново подключите кабель и перезагрузите телефон. Лучший способ перезагрузить телефон — отключить и снова подключить аккумулятор.

Снимите сборку передней панели с заднего корпуса.

Полностью выключите телефон перед извлечением SIM‑карты и лотка.

Вставьте инструмент для извлечения SIM‑карты или скрепку в маленькое отверстие в лотке SIM‑карты.

Нажмите инструмент для извлечения SIM‑карты внутрь, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

Снимите сборку лотка SIM‑карты с iPhone.

При повторной сборке убедитесь, что SIM‑карта ориентирована в лотке правильно.

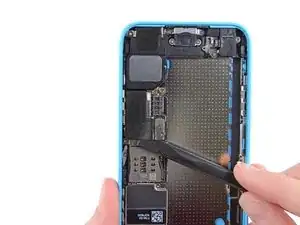

Просуньте наконечник лопатки между аккумулятором и разъёмом для наушников, чтобы развернуть липкую вкладку аккумулятора.

Потяните липкую вкладку аккумулятора от телефона.

Перережьте чёрную липкую вкладку аккумулятора между двумя белыми клеевыми полосками, разделив их.

Старайтесь держать полоски ровными и без складок в ходе процедуры; смятые полоски будут слипаться и рваться вместо того, чтобы вытягиваться целиком.

Медленно потяните одну из клеевых полосок от аккумулятора в сторону нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она выскальзывает из-под аккумулятора и заднего корпуса. Для наилучшего результата тяните полоску под углом 60º или меньше.

Аккуратно проведите полоской вокруг угла и вверх по боковой стороне аккумулятора. Следите, чтобы не зацепить её за другие внутренние компоненты iPhone.

Полоска растянется во много раз. Продолжайте тянуть, при необходимости переохватывая полоску ближе к аккумулятору, пока она полностью не выйдет.

Повторите для удаления второй полоски.

Удалите аккумулятор из iPhone.

Если одна или обе клеевые полоски рвутся и вы не можете извлечь их пинцетом, не поддевайте аккумулятор в телефон. Продолжайте следующие шаги, чтобы безопасно извлечь аккумулятор.

Капните несколько капель изопропилового спирта (90% и выше) под аккумулятор и дайте ему распространиться по клею, чтобы ослабить его. Высококонцентрированный изопропиловый спирт действует как растворитель и испаряется без остатков, поэтому он не повредит ваш iPhone.

Осторожно подденьте пластиковой карточкой аккумулятор со стороны, ближайшей к плате логики.

Не поддевайте плату логики, иначе вы можете повредить телефон.

Избегайте поддевания у верхнего края аккумулятора, иначе вы можете повредить верхний гибкий кабель компонентов.

Проведите карточкой от верхней части аккумулятора к нижней, сдвигая её к краю корпуса.

При необходимости повторите ту же процедуру с противоположной стороны аккумулятора.

Если аккумулятор всё ещё приклеен к корпусу, следуйте нашим инструкциям по разогреву iOpener или используйте фен, чтобы разогреть клей, фиксирующий аккумулятор к заднему корпусу.

Положите iOpener ровно на заднюю сторону iPhone справа от камеры. Разгладьте его, чтобы обеспечить хороший контакт между задней стороной iPhone и iOpener.

Оставьте мешочек на iPhone примерно на 90 секунд перед попыткой снять аккумулятор.

Если используете фен или тепловую пушку, нагревайте заднюю часть iPhone до состояния, когда она станет чуть слишком горячей, чтобы прикоснуться.

Не применяйте тепло непосредственно к аккумулятору.

Перегрев iPhone может воспламенить аккумулятор.

Поднимите и извлеките батарею из iPhone.

Если внутри телефона остался спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Не должно быть сопротивления. Если батарея остаётся застрявшей, снова нагрейте iOpener и попробуйте поддеть ещё раз.

Если ваша запасная батарея поставлялась в пластиковом чехле, удалите его перед установкой, потянув в сторону от гибкого шлейфа.

Перед приклеиванием новой батареи временно подключите её разъём к гнезду на материнской плате. Это гарантирует правильное выравнивание батареи в её посадочном месте.

Заклейте батарею, отключите её и продолжайте сборку устройства.

Если на вашей новой батарее нет заранее установленных клейких лент, обратитесь к этому руководству для замены клейких лент.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.

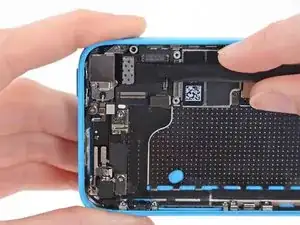

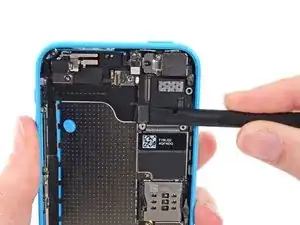

Используйте лопатку, чтобы отсоединить гибкий кабель разъёма Lightning от его гнезда на плате.

Кабель разъёма Lightning слегка приклеен к экрану на плате. Используйте плоский конец лопатки, чтобы аккуратно отслоить кабель.

Отогните кабель разъёма Lightning, чтобы он не мешал плате.

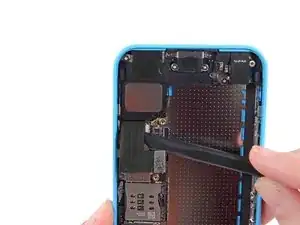

Отсоедините нижний антеннный разъём от основания платы.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля управления аудио от его гнезда на плате.

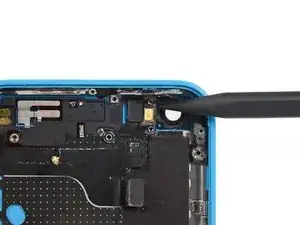

Отсоедините разъём кабеля задней камеры от его гнезда на плате.

Небольшой кусочек ленты может закрывать заземляющий зажим платы. В этом случае используйте пинцет, чтобы снять ленту.

Снимите следующие винты, фиксирующие заземляющий зажим платы к задней крышке:

1.2 мм Phillips #000 в верхней боковой стенке

2.5 мм Phillips #000

Используйте пинцет, чтобы снять заземляющий зажим платы.

Снимите следующие винты, фиксирующие плату к задней крышке:

Два винта Phillips 2.3 мм

Три стоечных винта 2.7 мм

Стоечные винты лучше всего выкручивать специальной отвёрткой для стоек или битой для стоечных винтов. Небольшая плоская отвёртка также подойдёт — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

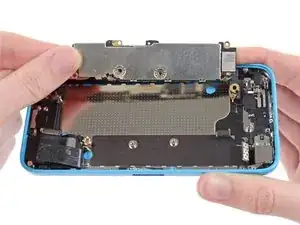

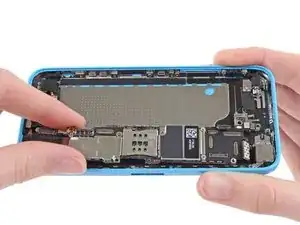

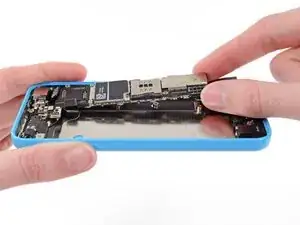

Держа телефон ровно, приподнимите нижний конец платы настолько, чтобы схватить её пальцами.

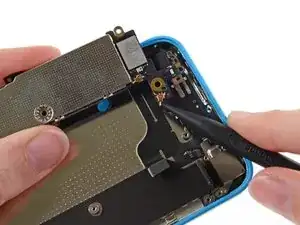

Оттяните плату от задней камеры настолько, чтобы обнажить золотой контактный колпачок под верхним концом платы.

Снимите золотистый контактный колпачок с резьбового штыря в задней крышке и отложите в сторону.

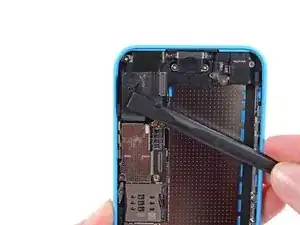

Отогните плату в сторону кнопок регулировки громкости, чтобы получить доступ к антеннному разъёму.

Не пытайтесь пока снять плату с задней крышки — она всё ещё соединена антеннным кабелем на задней стороне.

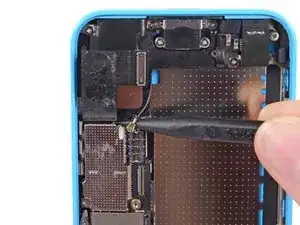

Отсоедините антеннный разъём от задней стороны платы.

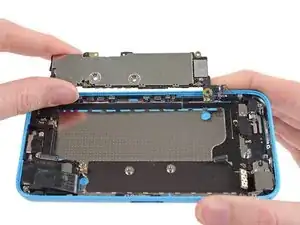

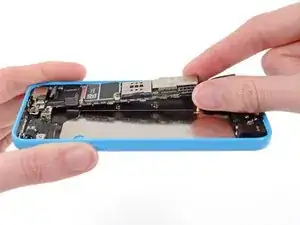

Снимите плату с задней крышки.

Снимите два винта Phillips #000 1.5 мм, фиксирующие крышку задней камеры к задней крышке.

Снимите крышку задней камеры.

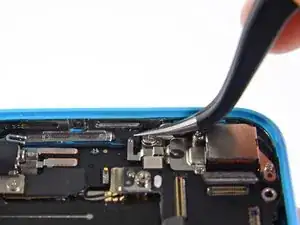

Снимите заднюю камеру.

Снимите следующие винты, фиксирующие вибромотор к задней крышке:

1.2 мм Phillips #000

2.2 мм Phillips #000

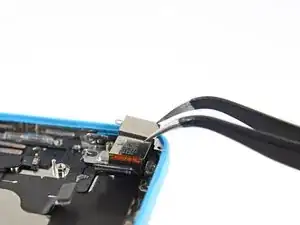

Снимите вибромотор.

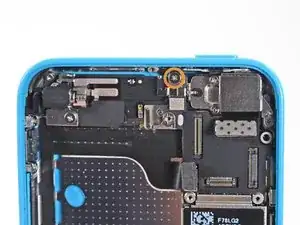

Снимите следующие винты, фиксирующие скобу контактов верхней сборки к задней крышке:

Стоечный винт 3.0 мм

Винт Phillips #000 1.5 мм

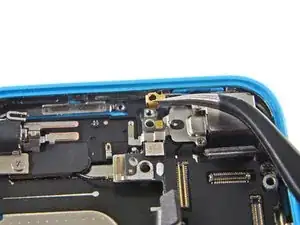

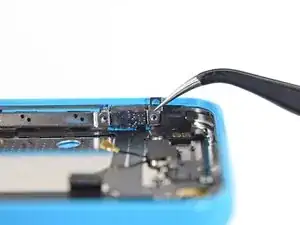

Снимите скобу контактов верхней сборки с задней крышки.

Небольшая резиновая опора может отпасть с верхней части скобы — будьте внимательны, чтобы не потерять её.

Удалите любую пенополиуретановую ленту, закрывающую винты вблизи камеры.

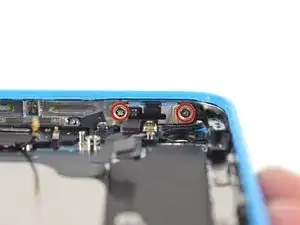

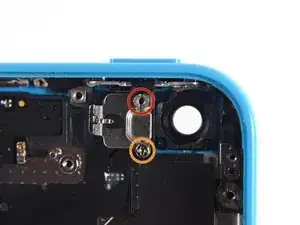

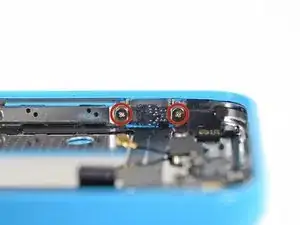

Снимите два винта Phillips #000 1.4 мм, фиксирующие скобу кнопки питания/сна.

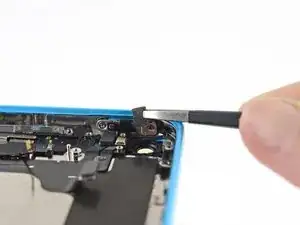

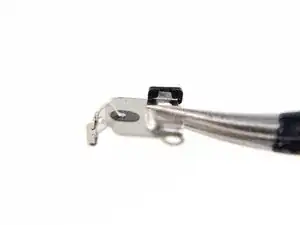

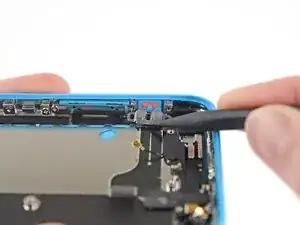

Используйте заострённый конец лопатки, чтобы аккуратно отогнуть кронштейн кнопки питания/режима сна от верхней части задней крышки.

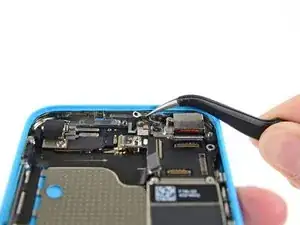

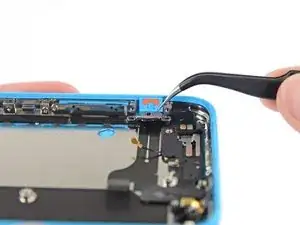

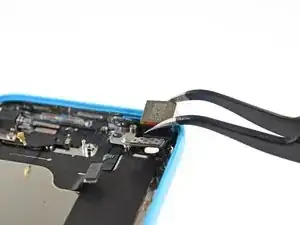

С помощью пинцета захватите и извлеките кнопку.

При сборке обратите внимание на ориентацию — металлическая планка должна быть заподлицо с нижней частью кнопки.

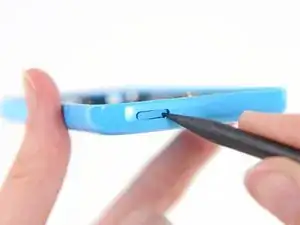

Если не удаётся захватить кнопку питания изнутри корпуса, слегка поддавите её лопаткой снаружи.

Удалите два винта Phillips #000 длиной 1,6 мм, крепящие кронштейн переключателя беззвучного режима.

Снимите этот фиксатор кронштейна переключателя беззвучного режима и отложите в сторону.

При сборке фиксатор устанавливается поверх кронштейна переключателя беззвучного режима. Убедитесь, что наклонная часть направлена вправо.

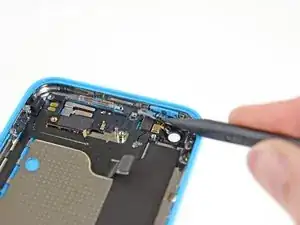

Используйте кончик лопатки, чтобы отогнуть кронштейн переключателя беззвучного режима вниз.

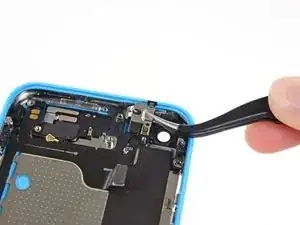

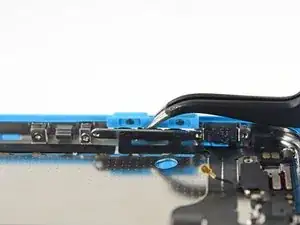

С помощью пинцета извлеките переключатель беззвучного режима.

Обратите внимание на ориентацию при сборке: красная линия должна находиться в верхней части кнопки. Выемка на задней части переключателя должна совпадать по положению и сцепляться с механическим переключателем на кабеле.

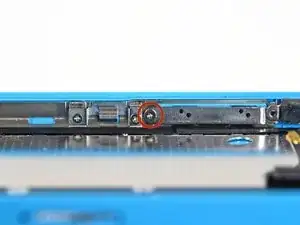

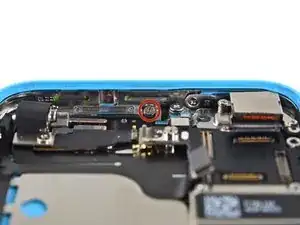

Удалите винт Phillips #000 длиной 1,6 мм, крепящий кронштейн регулировки громкости к боковой стенке.

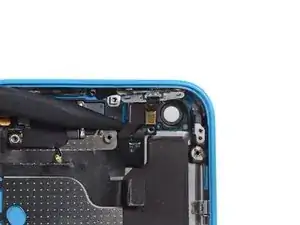

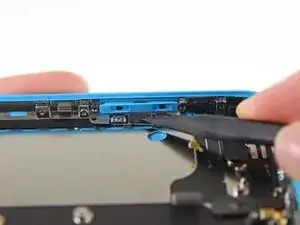

Используйте кончик лопатки, чтобы отогнуть кронштейн регулировки громкости от боковой стенки. Снимите клавишу регулировки громкости.

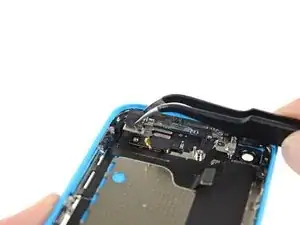

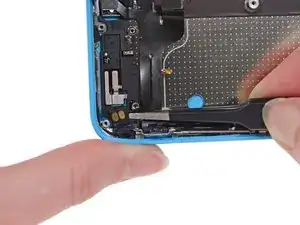

Используйте кончик лопатки, чтобы отслоить кабель кнопки питания/режима сна от задней крышки.

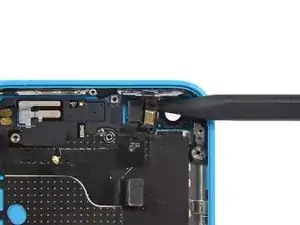

Аккуратно подведите лопатку под кабель блока вспышки, чтобы отделить его от телефона.

Отделяйте кабель верхней сборки, поддевая его справа налево, чтобы разъединить клей, крепящий его к корпусу.

Особое внимание при отслоении контакта вибромотора в конце кабеля — деликатно его отделяйте от телефона.

Не касайтесь контактов; масла с пальцев могут корродировать металл и нарушить надёжное соединение.

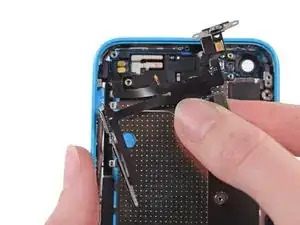

Теперь вы можете снять сборку с телефона.
