Снятие динамика разговорного телефона iPhone 15

Дождитесь разрядки батареи телефона ниже 25%, так как заряженная литий‑ионная батарея представляет собой потенциальную опасность.

Отсоедините все кабели от телефона.

Удерживая боковую кнопку питания и любую из кнопок громкости, сдвиньте ползунок для выключения питания телефона.

Если экран или заднее стекло сильно треснули, наклейте перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточная для присоски.

Используйте отвёртку P2 пенталоб для извлечения двух винтов длиной 7,7 мм по обе стороны от порта зарядки.

Если вставить инструмент слишком глубоко, пластиковая медиатор может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора с разными измерениями.

В качестве альтернативы приклейте к медиатору монету на расстоянии 3 мм от кончика.

Apple продаёт инструмент режущий нож для клея для безопасного разрезания клея дисплея в своём магазине для самостоятельного ремонта.

Следующие четыре шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите четыре шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp можно найти в этом руководстве: посмотреть руководство.

Anti‑Clamp создаёт вакуум и на экране, и на заднем стекле. Чтобы открыть только заднее стекло, необходимо зафиксировать экран лентой. Также можно ознакомиться с полными инструкциями по использованию ленты: полные инструкции.

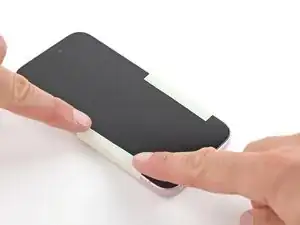

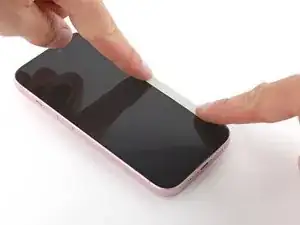

Отрежьте две полосы ленты, приложите их вдоль длинных краёв телефона и загните их поверх экрана, чтобы зафиксировать его.

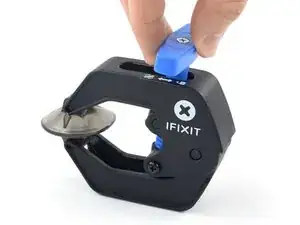

Оттяните синюю рукоятку Anti‑Clamp назад, чтобы разблокировать рычаги.

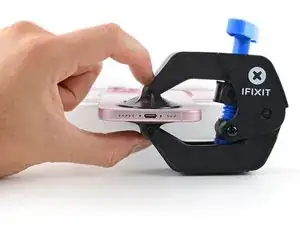

Расположите телефон задним стеклом вверх и сдвиньте рычаги над правым краем телефона, разместив одну присоску на заднем стекле, а другую на экране. Центрируйте присоски ближе к нижнему краю.

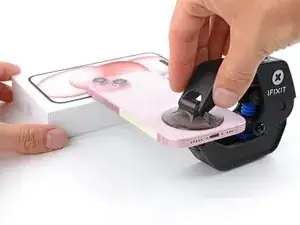

Поддержите телефон так, чтобы он стоял ровно между рычагами Anti‑Clamp — удобно использовать небольшую коробку.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti‑Clamp плохо держится, используйте ленту для увеличения сцепления.

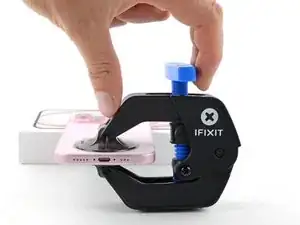

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

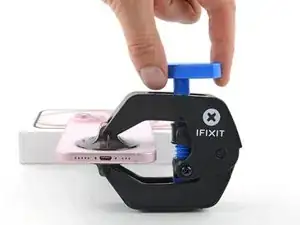

Поверните рукоятку на один полный оборот (360 градусов) или до тех пор, пока присоски не начнут растягиваться.

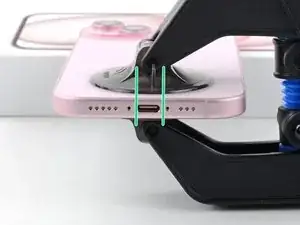

Когда присоски растягиваются, убедитесь, что они остаются вертикально выровненными друг относительно друга. Если они продолжают соскальзывать, снимите Anti‑Clamp и приклейте ленту для лучшего сцепления.

Если у вас нет ленты, можно немного нагреть присоски, чтобы улучшить их прилипаемость.

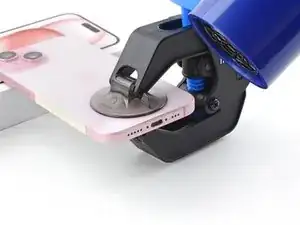

Используйте фен или термовоздушный пистолет, чтобы нагреть нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Будьте осторожны и не перегревайте телефон — батарея чувствительна к нагреву.

Подождите до одной минуты, пока клей не ослабнет и между задним стеклом и рамкой не появится зазор.

Если зазор не появился через минуту, нагрейте сильнее и поверните рукоятку на четверть оборота. Дайте Anti‑Clamp и времени выполнить работу за вас.

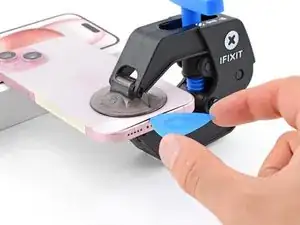

Вставьте медиатор в образовавшийся зазор.

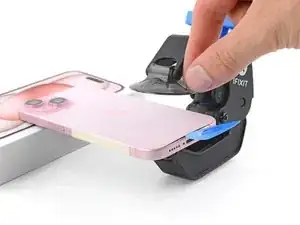

Снимите Anti‑Clamp, потянув за вытяжные ярлычки на присосках.

Пропустите два следующих шага.

Используйте фен или термовоздушный пистолет, чтобы нагреть нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Будьте осторожны и не перегревайте телефон — батарея чувствительна к нагреву.

Прикрепите присоску к нижнему краю заднего стекла.

Резким, но плавным усилием потяните рукоятку вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик медиатора в образовавшийся зазор.

При разрезании клея, фиксирующего заднее стекло в следующих шагах, будьте внимательны к следующим областям:

Рядом с кнопкой уменьшения громкости находится деликатный кабель, соединяющий заднее стекло с телефоном. Не вставляйте медиатор сюда, чтобы не перерезать кабель.

По периметру телефона расположено несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять медиатор глубже, чем указано в каждом шаге, чтобы избежать изгиба этих контактов.

Не вставляйте медиатор глубже, чем 5 мм вдоль нижнего края.

Проведите медиатором взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор вставленным в правом нижнем углу, чтобы клей не схватился снова.

Нагрейте правый край заднего стекла, пока он не станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 7 мм вдоль правого края.

Поверните медиатор вокруг правого нижнего угла и проведите им к кнопке уменьшения громкости или до момента, когда почувствуете жёсткую остановку у большого защёлкивающегося крепления заднего стекла.

Не прорезайте дальше кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте этот медиатор вставленным, чтобы клей не схватился снова.

Нагрейте левый край заднего стекла, пока он не станет горячим на ощупь.

Вдоль левого края не вставляйте медиатор глубже, чем 5 мм.

Вставьте второй медиатор в нижний край.

Поверните второй медиатор вокруг левого нижнего угла.

Проведите этот медиатор вверх до левого верхнего угла, чтобы отделить клей.

Оставьте этот медиатор вставленным, чтобы клей не схватился снова.

Нагрейте верхний край заднего стекла, пока он не станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 3 мм вдоль верхнего края.

Поверните второй медиатор вокруг левого верхнего угла и проведите его к правому верхнему углу, чтобы отделить клей.

Вы можете слышать и ощущать щелчки при освобождении двух верхних защёлок.

Оставьте этот медиатор на месте, чтобы клей не схватился снова.

Нагрейте правый верхний угол заднего стекла, пока он не станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 4 мм вдоль правого края.

Поверните второй медиатор вокруг правого верхнего угла и проведите его к кнопке увеличения громкости, чтобы отделить клей.

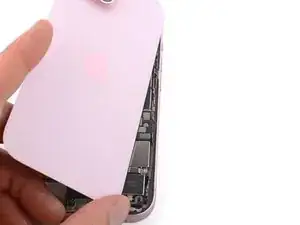

Осторожно откиньте заднее стекло вправо от корпуса телефона.

Если заднее стекло кажется застрявшим, пройдитесь вокруг периметра ещё раз и проверьте пропущенные участки клея или застрявшие защёлки.

Подоприте заднее стекло о приподнятую поверхность, чтобы не напрягать кабель.

В ходе ремонта отслеживайте каждий винт и убеждайтесь, что он возвращается ровно на своё место.

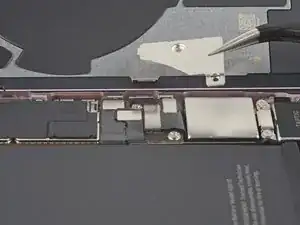

Используйте звёздочку Y000, чтобы выкрутить два винта длиной 1.3 мм, которые крепят нижнюю крышку разъёма.

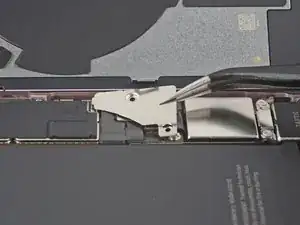

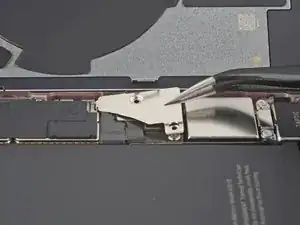

Используйте пинцет, чтобы сдвинуть крышку в сторону верхней части телефона и отщёлкнуть её с платы логики.

Снимите крышку.

При обратной сборке защёлкните верхний край крышки в её паз на плате логики перед тем, как закрепить её винтом.

Удерживая заднее стекло в вертикальном положении одной рукой, поверните его лишь настолько, чтобы обнаружить пресс‑разъём батареи непосредственно под кнопками громкости.

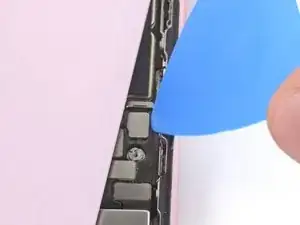

Используйте кончик медиатора, чтобы поддеть и отсоединить пресс‑разъём батареи от платы логики.

На головке этого разъёма напечатаны плюс и минус.

Чтобы снова подсоединить пресс‑разъём, совместите его с гнездом и аккуратно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Убедитесь, что он сидит ровно, так как изолирующая резинка вокруг гнёзд может помешать полному контакту.

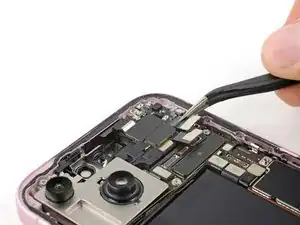

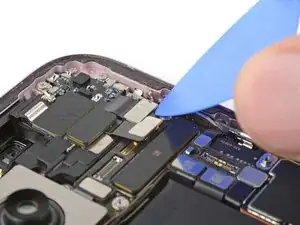

Используйте кончик медиатора, чтобы поддеть и отсоединить пресс‑разъём динамика слухового отсека.

Используйте крестовую отвёртку #000, чтобы выкрутить пять винтов, фиксирующих динамик слухового отсека:

Два винта длиной 1.1 мм

Три винта длиной 1.6 мм

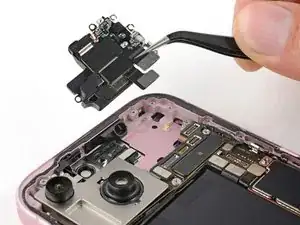

Используйте пинцет или пальцы, чтобы приподнять и оттянуть динамик слухового отсека от верхней части телефона, освободив уплотнитель от рамки.

Снимите динамик слухового отсека.
