Замена задних камер Google Pixel 9 Pro
Этот руководство по ремонту подготовлено сотрудниками iFixit и не получало одобрения Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы заменить задние камеры (широкоугольную, сверхширокоугольную и телефото) в вашем Google Pixel 9 Pro.
Задние камеры поставляются в сборе в одном корпусе и должны заменяться как единая конструкция — замена любой одной камеры влечёт за собой замену всех трёх.
Возможно, вам потребуется заменить задние камеры, если они делают искажённые или размытые фотографии, либо совсем не делают снимков.
Для выполнения этого ремонта вам понадобятся новые датчик автофокуса и клей для задней крышки.
Примечание: Любой ремонт может повлиять на водозащиту телефона. Сохранение водозащиты после ремонта будет зависеть от того, насколько тщательно вы нанесёте клей на заднюю крышку при повторной сборке.
Шаг 1

Перед началом ремонта разрядите аккумулятор Pixel ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.
Отключите все кабели и полностью выключите телефон.
Шаг 2


Клей фиксирует по периметру заднюю крышку с рамой.
При отделении клея не вставляйте инструмент более чем на 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.
Отметьте 3 мм от наконечника и пометьте свою монтажную лопатку перманентным маркером. В качестве альтернативы можно прикрепить монету к лопатке на расстоянии 3 мм от наконечника с помощью ленты.
Шаг 3

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.
Шаг 4


Потяните за присоску сильной, равномерной силой, чтобы создать небольшой зазор под задней крышкой.
Вставьте наконечник монтажной лопатки в зазор.
Шаг 5


Проведите монтажной лопаткой вдоль нижнего края, чтобы отделить фиксирующий клей.
Помните: не вставляйте монтажную лопатку глубже, чем на 3 мм.
Шаг 6


Проведите монтажной лопаткой вверх по левому краю и вдоль верхнего края, чтобы отделить клей.
Шаг 7


Проведите лопаткой вниз по правому краю, чтобы отделить оставшийся клей.
Шаг 8


Не пытайтесь полностью снять заднюю крышку — с правого края она соединена гибким шлейфом с телефоном.
Используйте присоску, чтобы приподнять левый край задней крышки и откинуть её через правый край, как при открытии книги.
Если возникают трудности, проверьте периметр на наличие остатков клея и используйте монтажную лопатку для отделения.
Подперите заднюю крышку присоской, чтобы получить доступ к гибкому шлейфу в верхнем правом углу.
Шаг 9

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается ровно на своё место.
Хотя в Pixel 9 Pro используются винты Torx Plus, обычные биты Torx также подойдут. Приложите постоянное нажатие вниз, чтобы предотвратить сорвание шлицов.
Используйте отвертку Torx Plus 3IP, чтобы удалить пять винтов, фиксирующих модуль беспроводной зарядки:
Четыре винта длиной 5,4 мм
Один винт длиной 1,5 мм
Этот винт немагнитный — возможно, придётся использовать пинцет для его извлечения.
Шаг 10


Будьте особенно аккуратны, чтобы не повредить пружинные контакты под верхним левым краем модуля беспроводной зарядки.
С помощью пинцета или пальцев снимите модуль беспроводной зарядки.
Шаг 11


Вставьте наконечник монтажной лопатки под левый край пресс‑коннектора задней крышки и подденьте его строго вверх, чтобы отсоединить.
Шаг 12

Снимите заднюю крышку.
При сборке следуйте эму руководству для нанесения нового клея и установки задней крышки.
Шаг 13

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта, фиксирующих крышку кабеля:
Один винт длиной 2,3 мм
Один винт длиной 5,4 мм
Шаг 14

С помощью пинцета или пальцев снимите крышку кабеля.
Шаг 15


Вставьте наконечник лопатки под правый край пресс‑коннектора батареи и подденьте строго вверх, чтобы отключить его.
Шаг 16

Используйте отвертку Torx Plus 3IP, чтобы отвинтить 5,4 мм винт, фиксирующий крышку mmWave‑антенны.
Шаг 17


Вставьте наконечник лопатки под защёлку возле нижнего левого угла крышки mmWave‑антенны и подденьте вверх, чтобы отщёлкнуть её.
Шаг 18

Осторожно потяните правый край крышки к нижней части телефона и снимите крышку.
При сборке вставьте две защёлки в верхних углах под их выемки в раме и нажмите крышку вниз, чтобы зафиксировать её.
Шаг 19

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс‑коннектор mmWave‑антенны в правом верхнем углу платы.
Шаг 20

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс‑коннектор фронтальной камеры.
Шаг 21


Будьте очень аккуратны, чтобы не касаться объективов камер в этом шаге. Если случайно коснётесь, протрите их чистой микрофиброй или безворсовой тканью.
Осторожно удерживайте кабель фронтальной камеры в стороне, чтобы получить доступ к винту mmWave‑антенны.
Используйте отвертку Torx Plus 3IP, чтобы отвинтить 4,3 мм винт, фиксирующий mmWave‑антенну.
Шаг 22

Используйте пинцет или пальцы, чтобы извлечь mmWave‑антенну.
При сборке убедитесь, что mmWave‑антенна проходит под кабелем фронтальной камеры.
Шаг 23


Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор возле нижнего левого угла платы.
Используйте наконечник лопатки, чтобы отсоединить пресс‑коннектор сразу справа от предыдущего.
Шаг 24

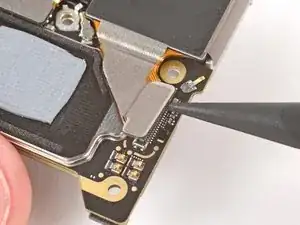

Вставьте кончик медиатора под верхний край пресс‑коннектора в правом нижнем углу платы.
Будьте очень осторожны, чтобы не повредить маленькие поверхностно‑смонтированные элементы справа от коннектора.
Используйте медиатор, чтобы поддеть и отсоединить пресс‑коннектор.
Шаг 25

Используйте отвертку Torx Plus 3IP, чтобы отвинтить 5,4 мм винт, фиксирующий крышку антенны в левом верхнем углу.
Шаг 26

Используйте пинцет или пальцы, чтобы снять крышку.
Шаг 27

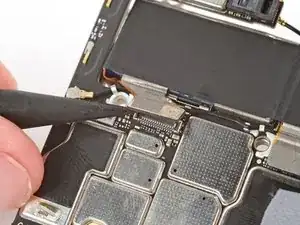

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс‑коннектор датчика автофокусировки в верхнем левом углу.
Осторожно отведите кабель в сторону, чтобы получить доступ к металлическому антенным разъёму под ним.
Шаг 28

Просуньте одну лапку изогнутого пинцета под металлическую шейку антенного разъёма и поднимите вверх, чтобы отсоединить его.
Для подключения удерживайте разъём над гнездом и аккуратно нажмите пальцем или лопаткой — разъём должен «щёлкнуть» на месте. Если возникают трудности, измените положение головы и попробуйте снова.
Шаг 29

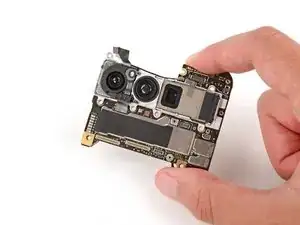

Используйте лопатку, чтобы приподнять верхний край платы, пока вы не сможете схватить её пальцами.
Возьмите правую сторону платы и аккуратно извлеките её, следя, чтобы никакие кабели не зацепились (один кабель фронтальной камеры и четыре кабеля вдоль нижнего края).
При сборке удерживайте кабель фронтальной камеры в стороне и опускайте плату на место, следя, чтобы четыре кабеля вдоль нижнего края не оказались зажатыми снизу.
Шаг 30


При сборке:
Проверьте состояние термопадa логической платы — он может находиться либо на нижней стороне платы, либо на раме.
Если пад не повреждён, пропустите оставшуюся часть этого шага.
Если пад повреждён, используйте плоский конец лопатки, чтобы соскрести и удалить его.
Используйте изопропиловый спирт (>90%) и микрофибру, чтобы удалить все остатки термопада с рамы и нижней стороны платы.
Нанесите новый термопад на соответствующее место на раме.
Шаг 31


Будьте очень осторожны, чтобы не повредить какие‑либо маленькие компоненты поверхностного монтажа при отключении камер в следующих двух шагах.
Держите плату логики над рабочей поверхностью при отключении задних камер — не прижимайте плату к рабочей поверхности, иначе вы можете повредить хрупкие компоненты.

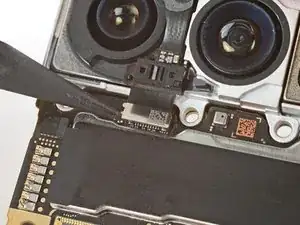

Используйте кончик лопатки, чтобы поддеть и отключить пресс‑разъём автопфокуса на верхней стороне платы логики, вблизи левого края.
Шаг 32

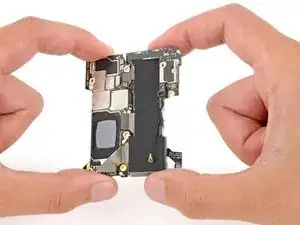

Осторожно переверните плату логики так, чтобы её нижняя сторона оказалась сверху.

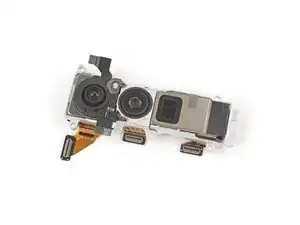

Используйте кончик лопатки, чтобы поддеть и отключить три пресс‑разъёма камер.
Шаг 33

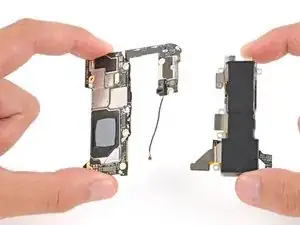

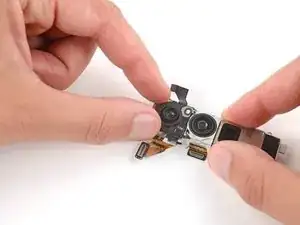

Держите плату логики в одной руке и другой рукой аккуратно извлеките задние камеры.
При обратной сборке убедитесь, что три кабеля камер проходят по нижней стороне платы логики, а кабель автопфокуса — по верхней.
Шаг 34

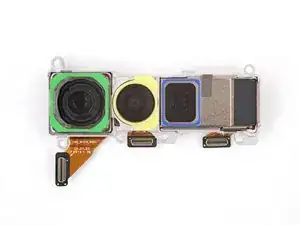

Проверьте, установлен ли датчик автопфокуса на верхней части ваших запасных задних камер. Если нет, выполните оставшиеся шаги, чтобы снять и перенести датчик со старых камер.

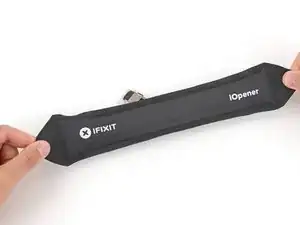

Приложите нагретый iOpener к верхней части задних камер, чтобы разогреть клей, фиксирующий датчик автопфокуса.
Альтернативно, вы можете слегка прогреть датчик феном — будьте осторожны, чтобы не перегреть датчик, поскольку пластик может деформироваться.
Шаг 35

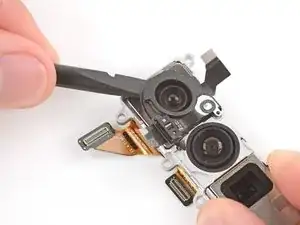

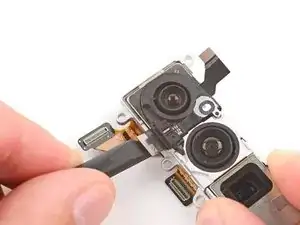

Аккуратно подведите плоский конец лопатки под нижний правый угол датчика автопфокуса (рядом с кабелем), чтобы начать отделение клея.
Продолжайте поддевать лопаткой по периметру датчика, чтобы отделить оставшийся клей.
Шаг 36

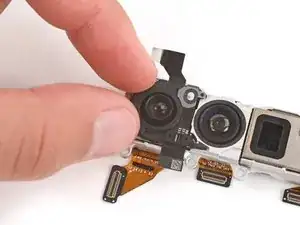

Используйте пальцы, чтобы снять датчик автопфокуса.

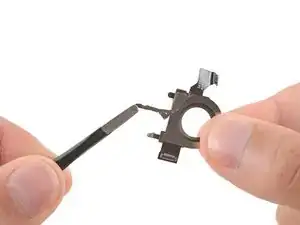

Удалите оставшийся клей с нижней стороны датчика пинцетом.
Шаг 37

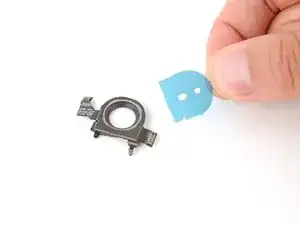

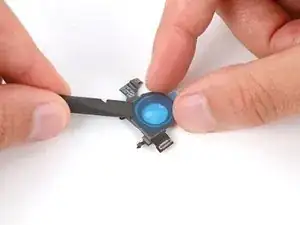

Снимите большую прозрачную защитную плёнку с клея запасного датчика автопфокуса.
Аккуратно примените клей к нижней стороне датчика и плотно прижмите его лопаткой, чтобы зафиксировать.
Снимите оставшуюся синюю подложку.
Шаг 38


Будьте очень осторожны, чтобы не прикасаться к объективам камер в этом шаге. Если вы случайно прикоснулись, протрите их чистой микрофиброй или тканью без ворса.
Если на запасных задних камерах есть защитные крышки или подложки, удалите их.

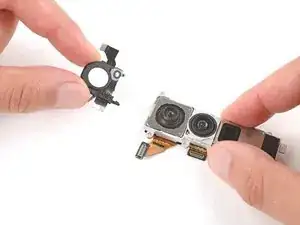

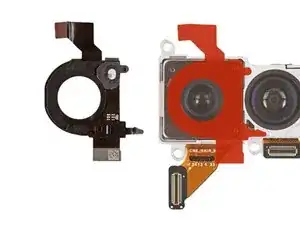

Перед приклеиванием датчика автопфокуса к запасным задним камерам, поднесите датчик к камерам и определите его правильную ориентацию.
На левой кромке средней камеры есть вырезы, которые совпадают с короткими выступами на правой кромке датчика.
Аккуратно положите датчик поверх задней камеры и прижмите его пальцами, зафиксировав клеем.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке начиная с этого шага.
Чтобы запустить диагностический тест с встроенным инструментом Pixel Diagnostic, нажмите здесь.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e‑Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к нашему сообществу Answers.
