Снятие материнской платы Pixel 9

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может воспламениться при повреждении.

Отключите все кабели от телефона.

Полностью выключите телефон.

Нажмите одновременно кнопки питания и увеличения громкости, чтобы вызвать меню выключения.

По периметру заднего стекла к раме приклеен клей.

При отделении слоя клея не вставляйте инструмент глубже, чем на 3 мм под заднее стекло, чтобы не повредить внутренние компоненты.

Для удобства отмерьте и отметьте 3 мм от конца монтажной лопатки перманентным маркером.

Если экран или заднее стекло сильно треснули, присоска может не прилипать полностью.

Наложите перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку. Убедитесь, что в нижней кромке есть ровная область достаточного размера, чтобы присоска могла прикрепиться.

Разместите присоску у нижнего края заднего стекла как можно ближе к краю.

Нажмите вниз, чтобы присоска прикрепилась.

Потяните за ручку присоски вверх сильной, равномерной силой, чтобы образовать небольшой зазор под задним стеклом.

Вставьте кончик монтажной лопатки в зазор.

Поступательно проводите монтажной лопаткой взад‑вперёд вдоль нижнего края, чтобы отделить клей, закрепляющий стекло.

Помните: не вставляйте монтажную лопатку глубже, чем на 3 мм.

Проведите монтажной лопаткой по периметру телефона, разрезая оставшийся клей.

Когда клей в основном отделён, слегка поверните монтажную лопатку у нижнего края, чтобы приподнять заднее стекло до тех пор, пока можно будет ухватить его пальцами.

Используйте монтажную лопатку, чтобы отделить оставшиеся участки клея, крепящие заднее стекло.

Снимите заднее стекло.

При повторной сборке:

Сейчас хорошее время для тестирования телефона перед окончательным запечатыванием. Включите его и проверьте работоспособность. Перед продолжением сборки снова выключите питание.

Следуйте этому руководству, чтобы нанести новый клей и установить заднее стекло.

В ходе ремонта отслеживайте каждий винт и возвращайте его точно в то же место, откуда он был снят.

Хотя в Pixel 9 используются винты типа Torx Plus, стандартные биты Torx также подходят. Убедитесь, что вы прилаживаете постоянное вертикальное давление, чтобы избежать срыва шлицов.

Используйте отвёртку Torx Plus 3IP, чтобы снять один винт длиной 5.4 мм, фиксирующий верхнюю крышку платы.

С помощью пинцета снимите верхнюю крышку платы.

Используйте отвёртку Torx 3IP, чтобы открутить пять винтов, фиксирующих среднюю рамку и катушку беспроводной зарядки:

Четыре винта длиной 5.4 мм

Один винт длиной 2.2 мм

С помощью пинцета аккуратно отслойте кабель вспышки от металлической средней рамки.

Снимите среднюю рамку, катушку беспроводной зарядки и узел NFC.

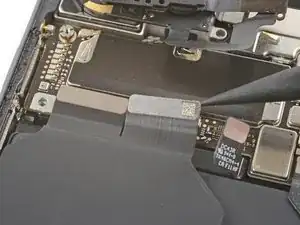

Используйте кончик лопатки, чтобы поддеть и отключить разъём аккумулятора.

Используйте кончик лопатки, чтобы поддеть и отключить пресс‑разъём 5G mmWave антенны.

Снимите 5G mmWave антенну.

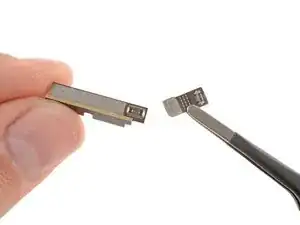

К маленькому гибкому кабелю на обратной стороне антенны подсоединён пресс‑разъём. Возможно, вам придётся снова подключить его, если он отсоединится.

При сборке вставьте антенну так, чтобы она располагалась между рамой и небольшим металлическим кронштейном в правом верхнем углу.

Используйте отвёртку Torx Plus 3IP, чтобы открутить винт длиной 5.4 мм, фиксирующий крышку платы антенны.

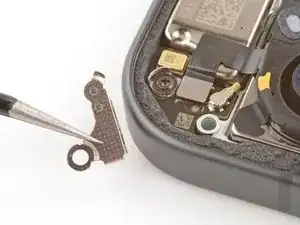

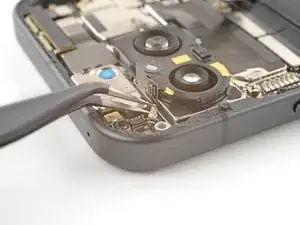

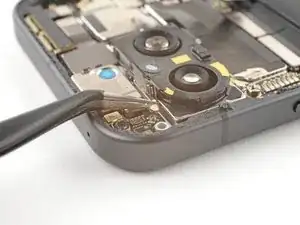

С помощью пинцета снимите крышку платы антенны.

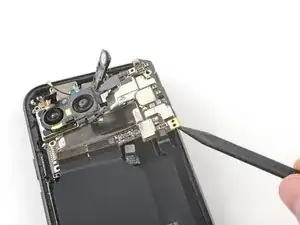

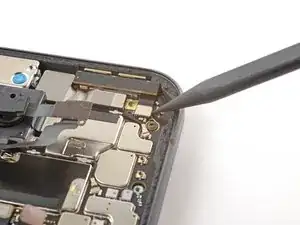

Используйте остриё лопатки, чтобы приподнять и отсоединить разъём автофокусировки от материнской платы.

Подденьте одной лапкой изогнутого пинцета металлическую втулку коаксиального антенного кабеля платы антенны.

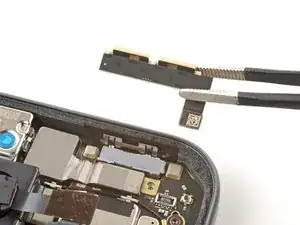

Поднимайте строго вверх, чтобы отсоединить антенну.

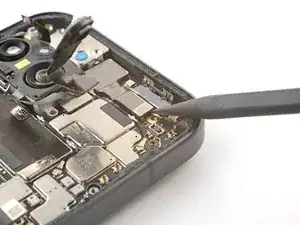

Используйте остриё лопатки, чтобы приподнять и отсоединить разъём питания передней камеры.

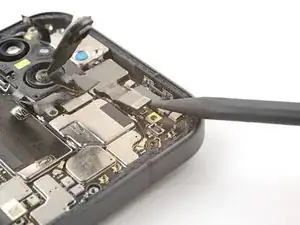

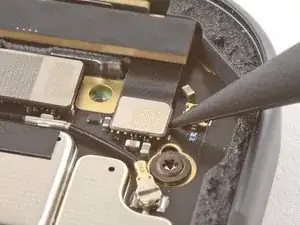

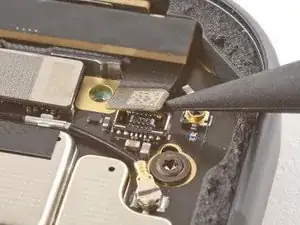

Используйте остриё лопатки, чтобы приподнять и отсоединить два верхних нажимных разъёма межсоединительных кабелей от нижнего края материнской платы.

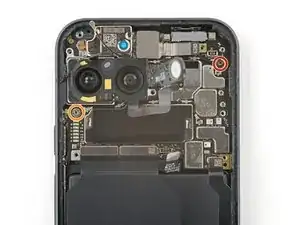

Удалите два винта, фиксирующие материнскую плату:

Один винт Torx Plus 3IP длиной 2,9 мм

Один стоечный винт длиной 5 мм

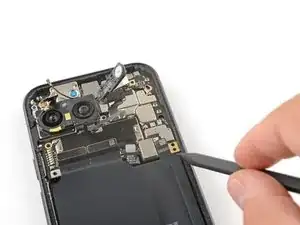

Вставьте остриё лопатки под правый нижний угол материнской платы.

Поднимите лопаткой, чтобы освободить материнскую плату.

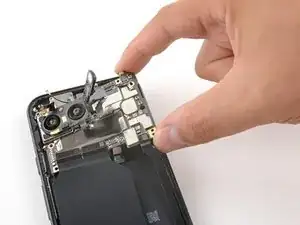

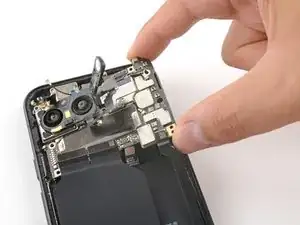

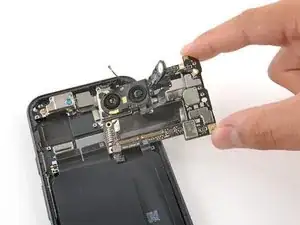

Поднимите материнскую плату настолько, чтобы можно было ухватить её пальцами.

Снимите материнскую плату.

При сборке:

Проверьте состояние термопрокладки платы — она будет либо на нижней стороне платы, либо на раме.

Если прокладка не повреждена, пропустите оставшуюся часть этого шага.

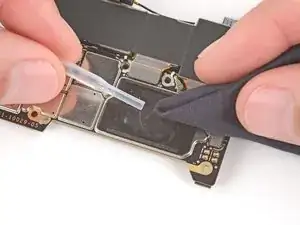

Если прокладка повреждена, используйте плоский конец лопатки, чтобы соскрести и удалить её.

Используйте изопропиловый спирт (>90%) и микрофибру, чтобы удалить все остатки термопрокладки с рамы и нижней стороны платы.

Нанесите новую термопрокладку на её место на раме.
