Замена аккумулятора Google Pixel 9

Разрядите аккумулятор вашего Pixel полностью, до полного отключения перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

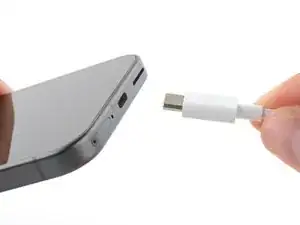

Отключите все кабели от телефона.

Клей фиксирует по периметру заднее стекло к раме.

При разделении клея не вставляйте инструмент глубже, чем 3 мм под заднее стекло, чтобы не повредить внутренние компоненты.

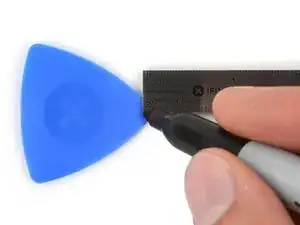

Для удобства измерьте и отметьте 3 мм от кончика медиатора для вскрытия перманентным маркером.

Если экран или заднее стекло сильно треснули, присоска может плохо держаться.

Наклейте перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку. Убедитесь, что в нижнем крае есть достаточно большая и ровная область для прилипания присоски.

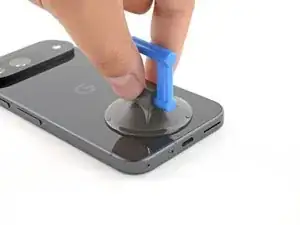

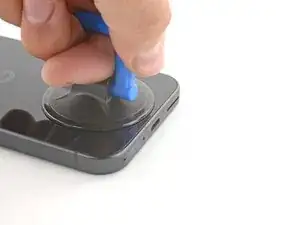

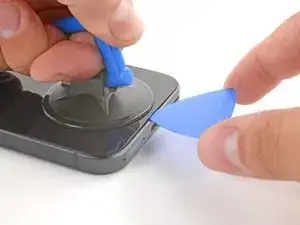

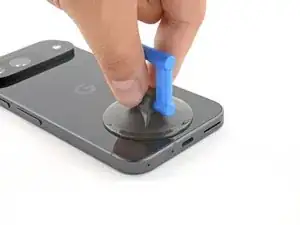

Разместите ручку‑присоску в нижнем крае заднего стекла как можно ближе к краю.

Нажмите вниз, чтобы присоска закрепилась.

Потяните ручку‑присоску вверх с сильной, равномерной силой, чтобы создать небольшой зазор под задним стеклом.

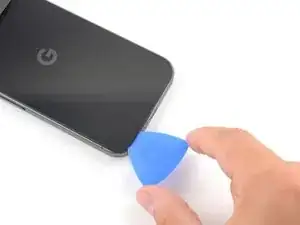

Вставьте кончик медиатора в зазор.

Проводите медиатором взад‑вперёд вдоль нижнего края, чтобы отделить клей, который его фиксирует.

Помните: не вставляйте медиатор глубже 3 мм.

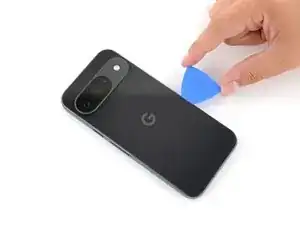

Продолжайте проводить медиатором по периметру телефона, разрезая оставшийся клей.

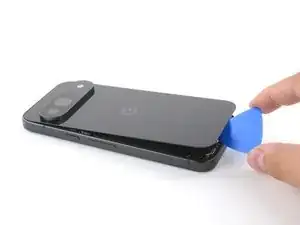

Когда клей в основном отделён, слегка поверните медиатор в нижнем крае, чтобы приподнять заднее стекло до тех пор, пока вы не сможете взять его пальцами.

Используйте медиатор, чтобы отделить оставшиеся участки клея, фиксирующие заднее стекло.

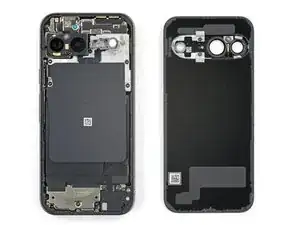

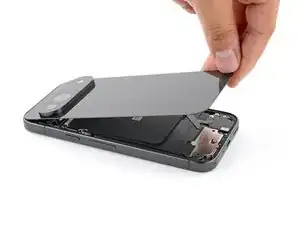

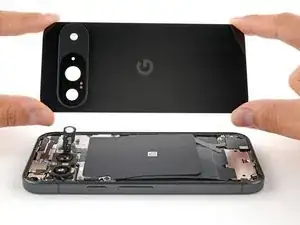

Снимите заднее стекло.

При сборке:

Сейчас хорошее время проверить телефон перед окончательной герметизацией. Включите питание и убедитесь, что телефон работает. Перед продолжением сборки снова выключите питание.

Следуйте этому руководству, чтобы нанести новый клей и установить заднее стекло.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Хотя в Pixel 9 используются винты Torx Plus, стандартные биты Torx также подходят. Убедитесь, что вы постоянно прикладываете давление вниз, чтобы предотвратить срывание шлицов.

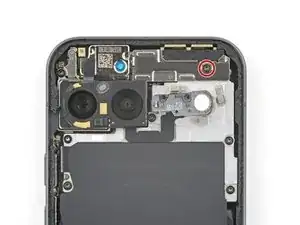

Используйте отвёртку 3IP Torx Plus, чтобы удалить один винт длиной 5.4 мм, фиксирующий крышку верхней платы.

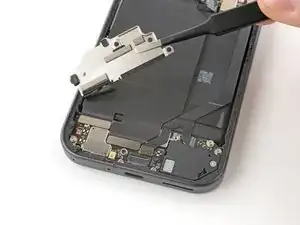

Используйте пинцет, чтобы снять крышку верхней платы.

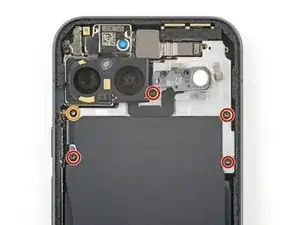

Используйте отвёртку 3IP Torx, чтобы удалить пять винтов, фиксирующих среднюю рамку и катушку беспроводной зарядки:

Четыре винта длиной 5.4 мм

Один винт длиной 2.2 мм

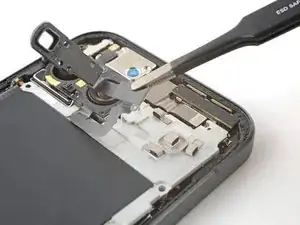

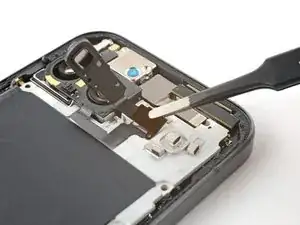

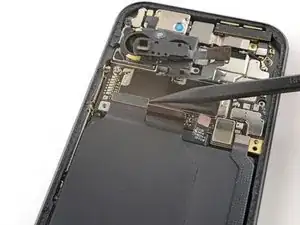

С помощью пинцета аккуратно отлепите кабель вспышки от металлической средней рамки.

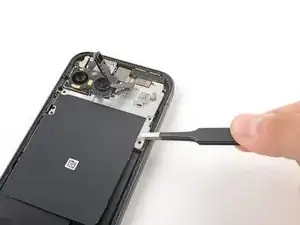

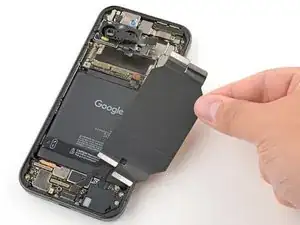

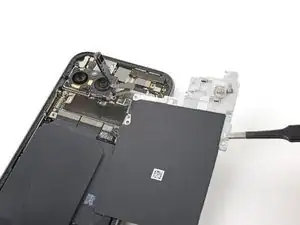

Снимите среднюю рамку, катушку беспроводной зарядки и блок NFC.

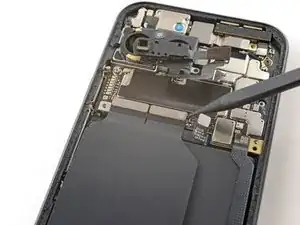

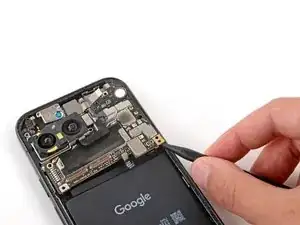

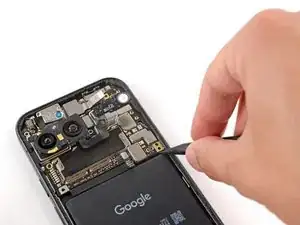

Используйте конец лопатки, чтобы приподнять и отсоединить разъём аккумулятора.

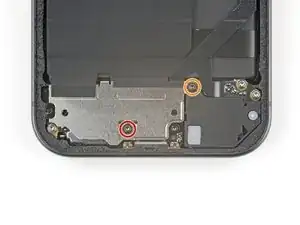

Используйте отвёртку 3IP Torx Plus, чтобы удалить два винта, фиксирующие крышку платы зарядки:

Один винт длиной 5.4 мм

Один винт длиной 2.9 мм

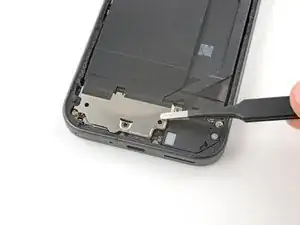

Небольшая пластиковая защёлка удерживает крышку под левым краем рамки.

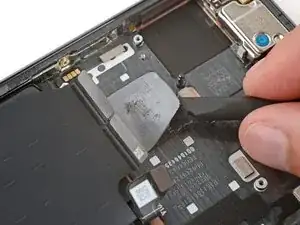

С помощью пинцета подденьте крышку и выдвиньте её из‑под кромки рамки.

Переверните крышку и снимите её с платы зарядки.

Используйте пинцет, чтобы оторвать ленту крышки платы зарядки от соединительного кабеля.

Снимите крышку платы зарядки.

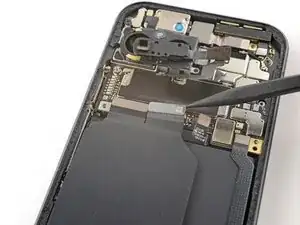

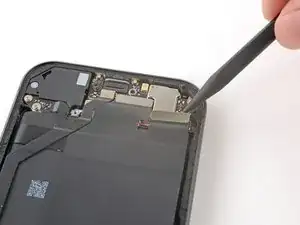

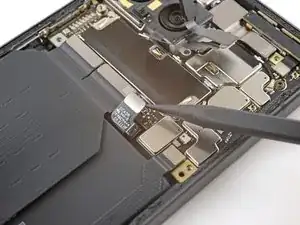

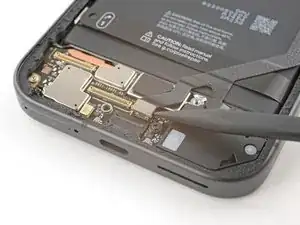

Используйте жалом лопатки, чтобы поддеть и отсоединить два верхних нажимных разъема соединительного кабеля от нижнего края платы.

Отсоедините два нижних нажимных разъема соединительного кабеля от платы зарядки.

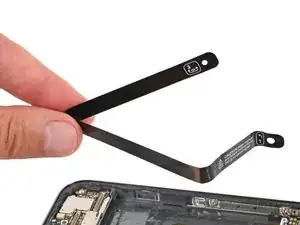

Снимите соединительный кабель.

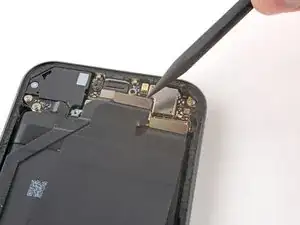

Используйте жалом лопатки, чтобы поддеть и отсоединить верхний нажимной разъем вторичного соединительного кабеля от платы.

Отсоедините нижний нажимной разъем вторичного соединительного кабеля от платы зарядки.

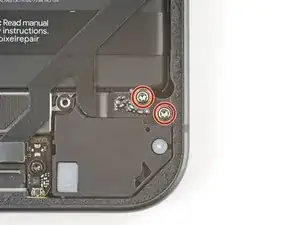

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,5 мм, крепящие вторичный соединительный кабель.

Снимите вторичный соединительный кабель.

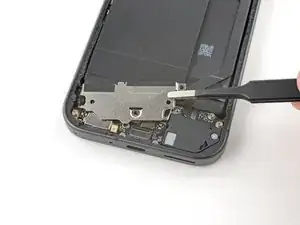

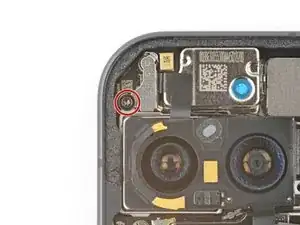

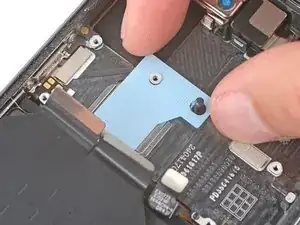

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить винт длиной 5,4 мм, крепящий крышку антенной платы.

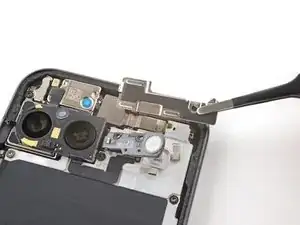

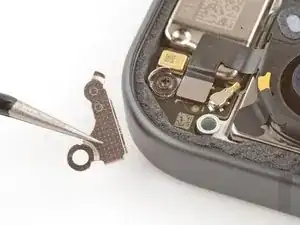

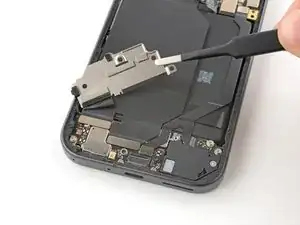

Используйте пинцет, чтобы снять крышку антенной платы.

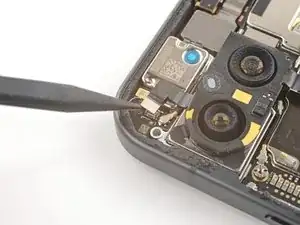

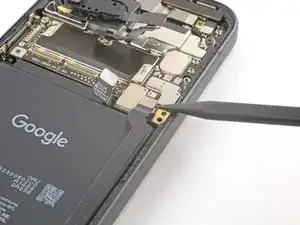

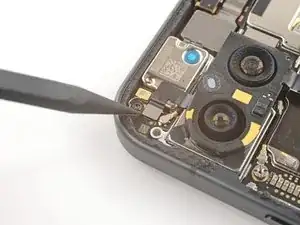

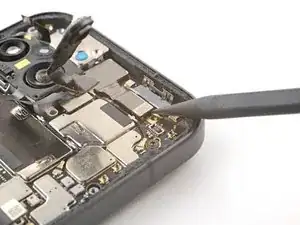

Используйте жалом лопатки, чтобы поддеть и отсоединить разъем автосфокусировки от платы.

Заведите один из изгнутых щипцов под шейку коаксиального антенного кабеля антенной платы.

Поднимите строго вверх, чтобы отсоединить антенну.

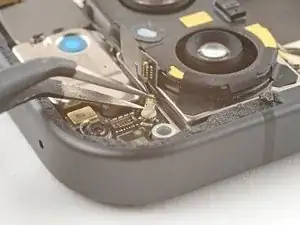

Используйте жалом лопатки, чтобы поддеть и отсоединить нажимной разъем фронтальной камеры.

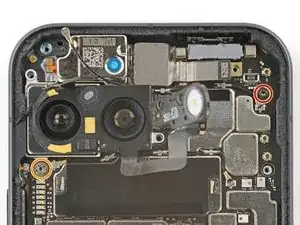

Снимите два винта, крепящие плату:

Один винт Torx Plus 3IP длиной 2,9 мм

Один направляющий винт длиной 5 мм

Подведите жалом лопатки под правый нижний угол платы.

Используйте лопатку, чтобы приподнять плату, пока не сможете схватиться за правый край пальцами.

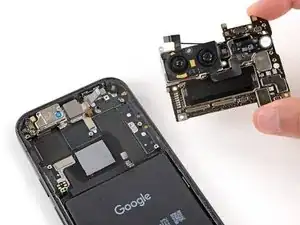

Схватите правый край платы и снимите её.

При сборке:

Проверьте состояние термопрокладки на логической плате — она либо на нижней стороне платы, либо на раме.

Если прокладка не повреждена, пропустите оставшуюся часть этого шага.

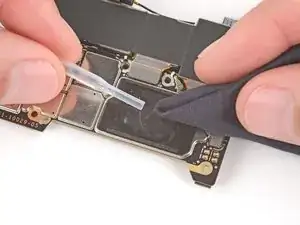

Если прокладка повреждена, используйте плоский конец лопатки, чтобы соскрести её и удалить.

Используйте изопропиловый спирт (более 90%) и микрофибровую салфетку, чтобы удалить все остатки термопрокладки с рамы и нижней стороны логической платы.

Нанесите новую термопрокладку на её место на раме.

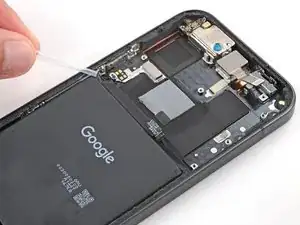

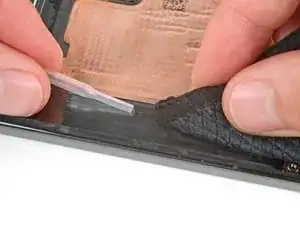

Оторвите пластиковые вкладки возле нижнего края аккумулятора пальцами.

Подогните вкладки под телефон или закрепите их скотчем в сторону, чтобы они не деформировались при нагреве аккумулятора в следующем шаге.

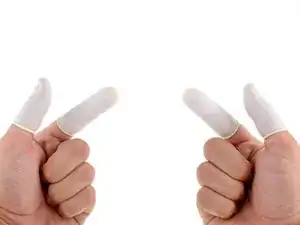

Наденьте наперстки для пальцев, чтобы лучше захватить тянущиеся вкладки аккумулятора в следующих шагах.

Если у вас нет наперстков, вместо них можно использовать резиновые перчатки.

Перед началом процесса извлечения аккумулятора внимательно прочитайте следующие три шага. Тянущиеся ленты наиболее эффективны сразу после нагрева аккумулятора, поэтому важно точно знать, что делать до начала процедуры.

Сильные полосы клея крепят аккумулятор к раме. Нагрев аккумулятора смягчит клей, упростив отделение.

Используйте фен на режиме High (высокая температура) и Low (низкая скорость), чтобы нагревать аккумулятор в течение трёх минут, держа фен примерно в трех дюймах от аккумулятора. Старайтесь равномерно распределять тепло по всей поверхности аккумулятора.

В качестве альтернативы можно использовать нагревательный мат при 70 °C (158 °F), разместив телефон экраном вниз на 10 минут.

Поскольку зацепы для вытягивания батареи требуют обеих рук, нужно прочно зафиксировать телефон на рабочей поверхности.

Перед фиксацией телефона убедитесь, что под ним ничего не находится. Фиксируйте телефон только за выступающую кромку рамки и будьте очень осторожны, чтобы не надавить на внутренние компоненты.

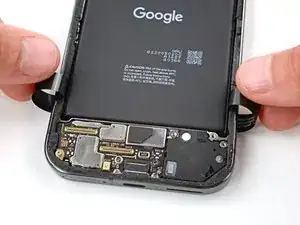

Выведите зацепы наружу из-под телефона, чтобы к ним был доступ.

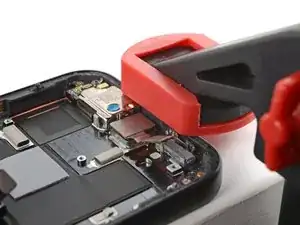

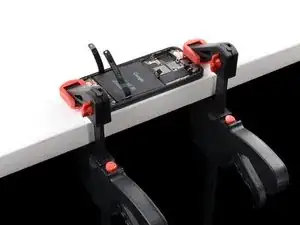

Используйте F‑образные или C‑образные струбцины, чтобы зафиксировать телефон на рабочей поверхности. Минимально потребуется две струбцины — одна для верхнего края и одна для нижнего края.

Используйте струбцины с пластиковыми или резиновыми накладками или будьте крайне аккуратны, чтобы не поцарапать устройство.

Если у вас нет струбцин, попросите друга крепко удерживать телефон.

При фиксации телефона соблюдайте меры предосторожности против электростатического разряда.

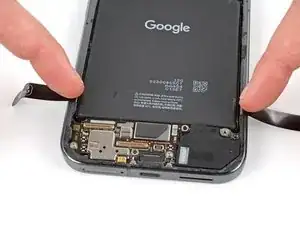

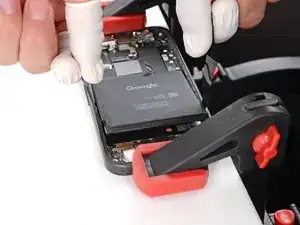

Тяните за тянущие ленты батареи строго вверх и прикладывайте постоянное, равномерное усилие, пока батарея не отделится от рамки.

Если батарея не отделяется после одной минуты постоянного усилия, примените дополнительный нагрев и попробуйте снова.

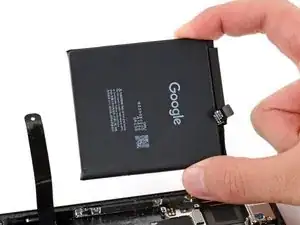

Снимите батарею.

Никогда не используйте повторно деформированную или повреждённую батарею — это пожарная опасность. Замените её на новую.

Если вы успешно сняли батарею — поздравляем! Пропустите семь шагов вниз для инструкций по сборке.

Если тянущая лента порвалась или случайно выскользнула из-под батареи — не переживайте! Перейдите к следующему шагу для альтернативного метода снятия батареи.

Во время следующих двух шагов не наносите больше изопропилового спирта, чем указано, иначе вы можете повредить экран.

Нанесите две или три капли изопропилового спирта (более 90%) на верхние углы батареи.

Нанесите две или три капли изопропилового спирта (более 90%) на нижние углы батареи.

Подождите одну минуту, чтобы спирт размягчил клей батареи.

Тяжёлый присос хорошо подходит для снятия батареи, но можно также использовать меньшую присоску-ручку. Если вы используете меньшую присоску-ручку, прикрепите её к верхнему краю батареи и пропустите два шага вниз.

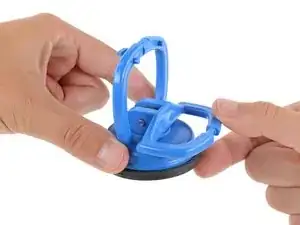

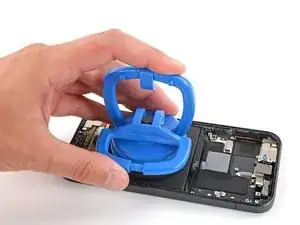

Оттяните ручку большой присоски вниз, чтобы открыть её.

С помощью пальцев полностью отогните пластиковые зацепы батареи в сторону, чтобы они не мешали батарее.

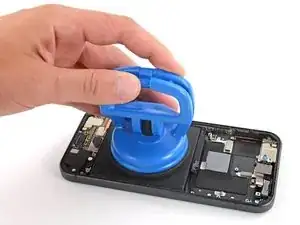

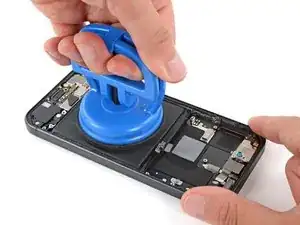

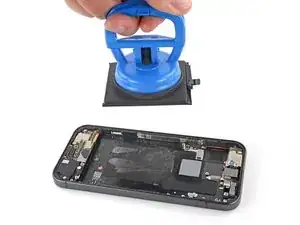

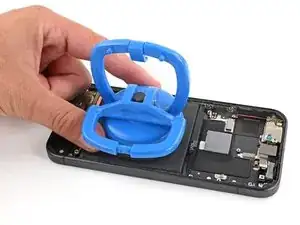

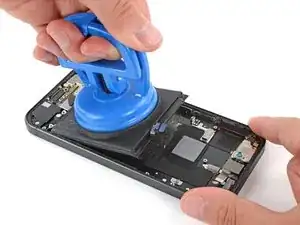

Поместите присоску в центр батареи.

При лёгком нажатии присоски вниз потяните ручку вверх, чтобы зафиксировать её.

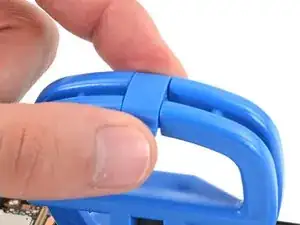

Перегните пластиковую защёлку сверху присоски через ручку и защёлкните её, чтобы зафиксировать ручки вместе.

Одной рукой прочно зафиксируйте телефон на рабочей поверхности.

Свободной рукой тяните присоску к нижней части телефона сильным, устойчивым усилием, чтобы приподнять верхний край батареи. Прикладывайте постоянное давление присоской, чтобы дать клею время отделиться.

Если батарея не сдвигается после одной минуты, нанесите две-три капли спирта на углы батареи и попробуйте снова. Может потребоваться несколько циклов спирта и равномерного давления, чтобы отсоединить батарею.

Никогда не используйте повторно деформированную или повреждённую батарею — это пожарная опасность. Замените её на новую.

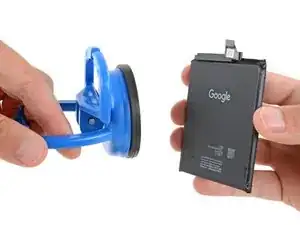

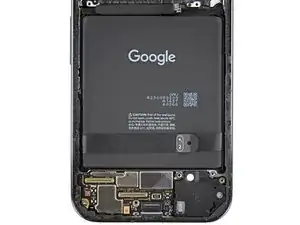

Достаньте батарею из её посадочного места.

Снимите присоску с батареи.

Если тянущая лента осталась в посадочном месте, удалите её.

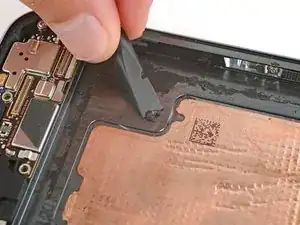

Используйте лопатку, чтобы соскрести и удалить весь старый клей батареи с рамки.

После удаления всего старого клея используйте изопропиловый спирт (более 90%) и микрофибровую ткань, чтобы очистить остатки клея.

Дайте рамке полностью высохнуть перед установкой заменной батареи.

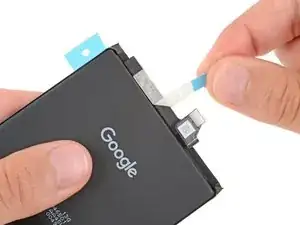

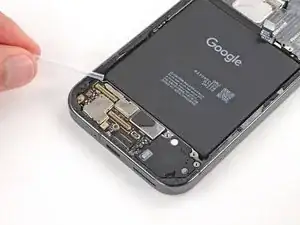

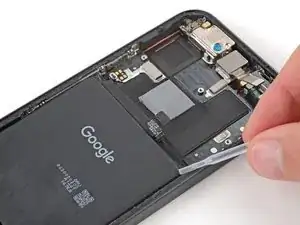

Удалите любую ленту или подложки с кабеля батареи.

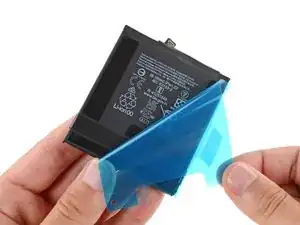

Снимите большую пластиковую подложку с нижней части батареи, чтобы открыть клей.

Если у вашей батареи нет заранее установленного клея, нанесите полоски тонкой двусторонней ленты на рамку там, где был старый клей.

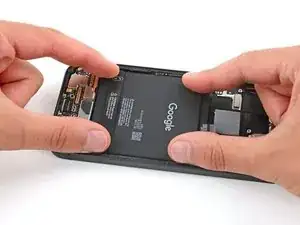

Плотно прижмите батарею в её посадочное место, чтобы зафиксировать её клеем.
