Снятие логической платы (задние камеры)

Это руководство показывает, как снять логическую плату в вашем Google Pixel 9 Pro.

Шаг 1

Дайте аккумулятору вашего Pixel разрядиться ниже 25% перед началом этого ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Шаг 2

Клеевая лента фиксирует периметр задней крышки к корпусу.

При отделении клея не вставляйте инструмент более чем на 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.

Отмерьте 3 мм от кончика и отметьте вашу медиатор-лопатку перманентным маркером. Альтернативно можно приклеить монету к медиатору на расстоянии 3 мм от кончика.

Шаг 3

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Шаг 4

Резким и равномерным усилием потяните присоску вверх, чтобы создать небольшой зазор под задней крышкой.

Вставьте кончик медиатора в зазор.

Шаг 5

Проведите медиатором вдоль нижнего края, чтобы отделить фиксирующий клей.

Помните: не вводите медиатор глубже 3 мм.

Шаг 6

Проведите медиатором вверх по левому краю и вдоль верхнего края, чтобы отделить клей.

Шаг 7

Проведите медиатором вниз по правому краю, чтобы отделить оставшийся клей.

Шаг 8

Не пытайтесь полностью снять заднюю крышку пока — справа по краю она соединена ленточным кабелем с телефоном.

Используйте присоску, чтобы приподнять левый край задней крышки и откинуть её через правый край, как при открытии книги.

Если возникают сложности, проверьте периметр на наличие оставшегося клея и используйте медиатор, чтобы отделить его.

Подперите заднюю крышку присоской, чтобы получить доступ к ленточному кабелю в правом верхнем углу.

Шаг 9

В процессе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel 9 Pro используются винты Torx Plus, стандартные биты Torx также подойдут. Следите за постоянным нажимом вниз, чтобы избежать срыва шлица.

Используйте отвертку Torx Plus 3IP, чтобы снять пять винтов, фиксирующих модуль беспроводной зарядки:

Четыре винта длиной 5.4 мм

Один винт длиной 1.5 мм

Этот винт немагнитный — возможно, потребуется пинцет для его извлечения.

Шаг 10

Будьте очень осторожны, чтобы не повредить контактные пружины под верхним левым краем модуля беспроводной зарядки.

Снимите модуль беспроводной зарядки пинцетом или пальцами.

Шаг 11

Вставьте кончик медиатора под левый край разъёма фиксатора задней крышки press connector и подденьте прямо вверх, чтобы отсоединить его.

Шаг 12

Снимите заднюю крышку.

При повторной сборке следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

Шаг 13

Используйте отвертку Torx Plus 3IP, чтобы снять два винта, фиксирующих крышку кабеля:

Один винт длиной 2.3 мм

Один винт длиной 5.4 мм

Шаг 14

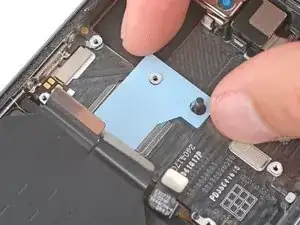

Снимите крышку кабеля пинцетом или пальцами.

Шаг 15

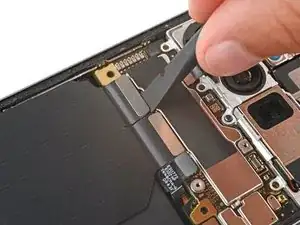

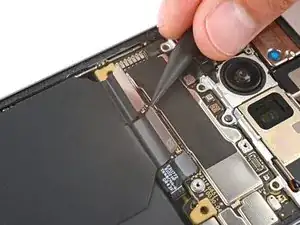

Вставьте наконечник лопатки под правый край разъёма фиксатора аккумулятора и подденьте прямо вверх, чтобы отключить его.

Шаг 16

Используйте отвертку Torx Plus 3IP, чтобы снять винт длиной 5.4 мм, фиксирующий крышку антенны mmWave.

Шаг 17

Вставьте наконечник лопатки под защёлку в нижнем левом углу крышки антенны mmWave и подденьте вверх, чтобы отщёлкнуть её.

Шаг 18

Осторожно потяните правый край крышки вниз по направлению к нижней части телефона и снимите крышку.

При сборке вставьте две защёлки на верхних углах под соответствующие углубления в раме и нажмите крышку вниз, чтобы зафиксировать её.

Шаг 19

Используйте кончик лопатки, чтобы поддеть и отсоединить пресс‑коннектор mmWave‑антенны в верхнем правом углу платы.

Шаг 20

Используйте кончик лопатки, чтобы поддеть и отсоединить пресс‑коннектор фронтальной камеры.

Шаг 21

Будьте очень осторожны, не прикасайтесь к камерам во время этого шага. Если вы случайно прикоснётесь, протрите их чистой микрофиброй или безворсовой тканью.

Аккуратно удерживайте кабель фронтальной камеры в стороне, чтобы получить доступ к винту mmWave‑антенны.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 4,3 мм, закрепляющий mmWave‑антенну.

Шаг 22

Используйте пинцет или пальцы, чтобы снять mmWave‑антенну.

При сборке убедитесь, что mmWave‑антенна проходит под кабелем фронтальной камеры.

Шаг 23

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор вблизи нижнего левого угла платы.

Используйте кончик лопатки, чтобы отсоединить пресс‑коннектор сразу справа от предыдущего.

Шаг 24

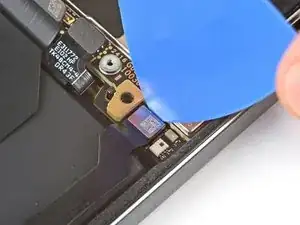

Вставьте наконечник медиатора под верхний край пресс‑коннектора вблизи нижнего правого угла платы.

Будьте очень осторожны, чтобы не повредить небольшие поверхностно‑монтажные компоненты справа от коннектора.

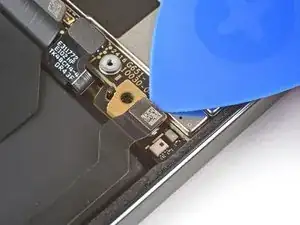

Используйте медиатор, чтобы поддеть и отсоединить пресс‑коннектор.

Шаг 25

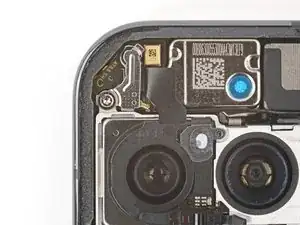

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 5,4 мм, фиксирующий крышку антенны в верхнем левом углу.

Шаг 26

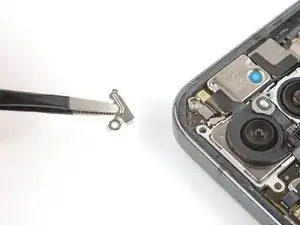

Используйте пинцет или пальцы, чтобы снять крышку.

Шаг 27

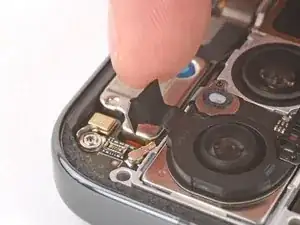

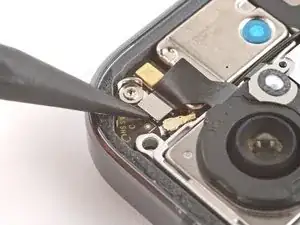

Используйте кончик лопатки, чтобы поддеть и отсоединить пресс‑коннектор датчика автофокуса в верхнем левом углу.

Аккуратно отведите кабель в сторону, чтобы получить доступ к металлическому антенному разъёму под ним.

Шаг 28

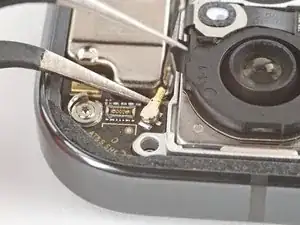

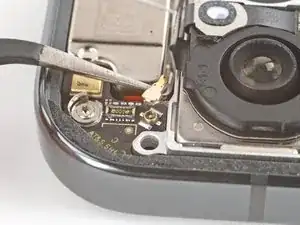

Просуньте одно плечо изогнутого пинцета под металлическую шейку антенного разъёма и поднимите строго вверх, чтобы отсоединить его.

Чтобы подключить обратно, удерживайте разъём над гнездом и аккуратно прижмите пальцем или лопаткой — разъём должен защёлкнуться. Если возникают трудности, измените положение головки и попробуйте снова.

Шаг 29

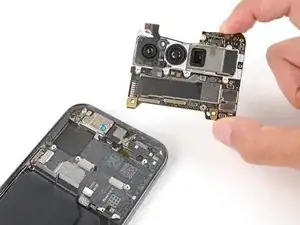

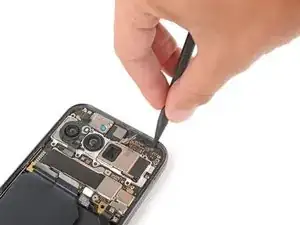

Используйте лопатку, чтобы приподнять верхний край платы логики, пока вы не сможете захватить её пальцами.

Схватите правую сторону платы логики и аккуратно выньте её, следя за тем, чтобы кабели не зацепились (один кабель фронтальной камеры и четыре кабеля вдоль нижнего края).

При сборке отведите кабель фронтальной камеры в сторону и опустите плату логики на место, убедившись, что четыре кабеля вдоль нижнего края не оказались зажатими под ней.

Шаг 30

При сборке:

Проверьте состояние термопрокладки платы логики — она будет либо на нижней стороне платы, либо на раме.

Если прокладка не повреждена, пропустите оставшуюся часть этого шага.

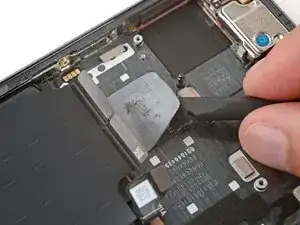

Если прокладка повреждена, используйте плоский конец лопатки, чтобы поддеть и удалить её.

Используйте изопропиловый спирт (>90%) и микрофибровую ткань, чтобы удалить все остатки термопрокладки с рамы и нижней стороны платы логики.

Нанесите новую термопрокладку на её место на раме.

Перевод руководства с ifixit.com
