Замена фронтальной камеры Google Pixel 9 Pro

Разрядите батарею Pixel до уровня ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Клей фиксирует периметр задней крышки к корпусу.

При отделении клея не вводите инструмент глубже 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.

Отмерьте 3 мм от кончика и отметьте вашу лопатку маркером. В качестве альтернативы можно прикрепить монету к лопатке на расстоянии 3 мм от кончика.

Резко и равномерно потяните присоску вверх, чтобы создать небольшой зазор под задней крышкой.

Вставьте кончик лопатки в зазор.

Проведите лопаткой вдоль нижнего края, чтобы отделить фиксирующий клей.

Помните: не вводите лопатку глубже, чем на 3 мм.

Проведите лопаткой вверх по левому краю и вдоль верхнего края, чтобы отделить клей.

Проведите лопатку вниз по правому краю, чтобы отделить оставшийся клей.

Не пытайтесь полностью снять заднюю крышку — с правого края к телефону подключён шлейф.

Поднимите присоской левый край задней крышки и откройте её через правый край, как книгу.

Если возникают трудности, проверьте периметр на наличие оставшегося клея и отделите его лопаткой.

Подпереть заднюю крышку присоской, чтобы получить доступ к шлейфу в верхнем правом углу.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, откуда сняли.

Хотя в Pixel 9 Pro используются винты Torx Plus, стандартные бит‑Torx также подойдут. Прикладывайте постоянное давление вниз, чтобы избежать срыва шлица.

Снимите пять винтов, фиксирующих узел беспроводной зарядки, битой Torx Plus 3IP:

Четыре винта длиной 5.4 мм

Один винт длиной 1.5 мм

Этот винт немагнитный — возможно, вам потребуется пинцет для его извлечения.

Будьте очень осторожны, чтобы не повредить контактные пружины под верхним левым краем узла беспроводной зарядки.

Используйте пинцет или пальцы, чтобы снять узел беспроводной зарядки.

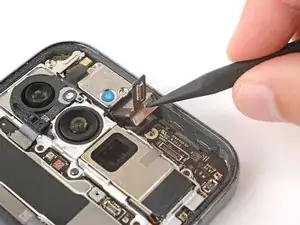

Вставьте кончик лопатки под левый край пресс‑коннектора задней крышки и поднимите строго вверх, чтобы отключить его.

Снимите заднюю крышку.

При сборке следуйте этому руководству для нанесения новой клеевой прокладки и установки задней крышки.

Снимите два винта, удерживающие крышку шлейфа, битой Torx Plus 3IP:

Один винт длиной 2.3 мм

Один винт длиной 5.4 мм

Используйте пинцет или пальцы, чтобы снять крышку шлейфа.

Вставьте кончик лопатки под правый край пресс‑коннектора батареи и поднимите строго вверх, чтобы отключить его.

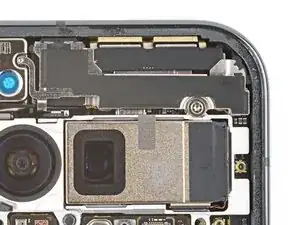

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 5,4 мм, крепящий накладку антенны mmWave.

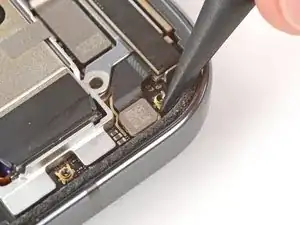

Поддените наконечником лопатки защёлку рядом с нижним левым углом накладки антенны mmWave и подденьте вверх, чтобы отщёлкнуть её.

Осторожно потяните правый край накладки в сторону нижней части телефона и снимите накладку.

При сборке вставьте две защёлки на верхних углах под соответствующие углубления в рамке и нажмите накладку вниз, чтобы зафиксировать её.

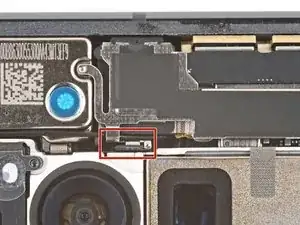

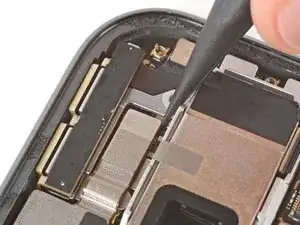

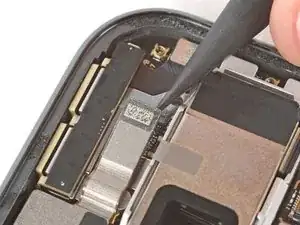

Подведите наконечник лопатки под пресс‑разъём антенны mmWave в верхнем правом углу логической платы и подденьте вверх, чтобы отсоединить его.

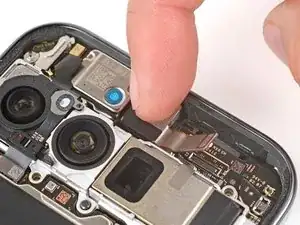

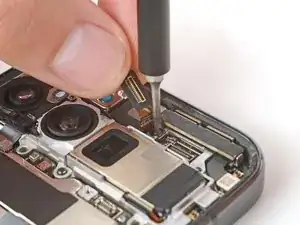

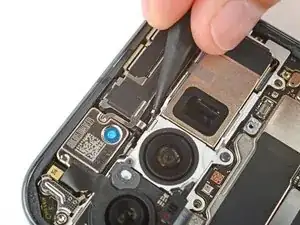

Подведите наконечник лопатки под пресс‑разъём фронтальной камеры и подденьте вверх, чтобы отсоединить его.

Будьте очень осторожны, чтобы не касаться объективов камер на этом этапе. Если вы случайно коснётесь, протрите их чистой микрофиброй или безворсовой салфеткой.

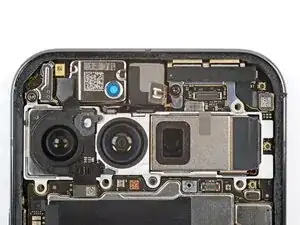

Аккуратно отведите кабель фронтальной камеры в сторону, чтобы получить доступ к винту антенны mmWave.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 4,3 мм, крепящий антенну mmWave.

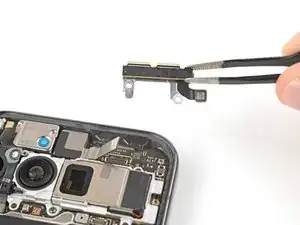

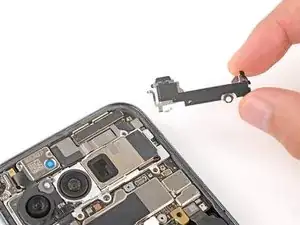

С помощью пинцета или пальцами снимите антенну mmWave.

При сборке убедитесь, что антенна mmWave располагается под кабелем фронтальной камеры.

Фронтальная камера закреплена лёгким клеевым слоем.

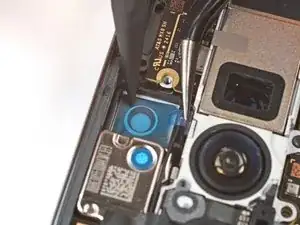

Подденьте наконечником лопатки правый край фронтальной камеры, чтобы отделить клей.

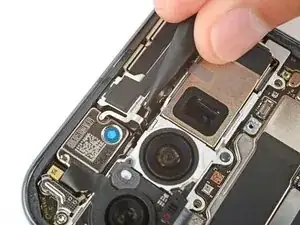

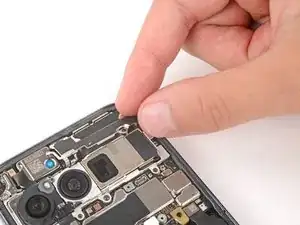

Снимите камеру пинцетом или пальцами.

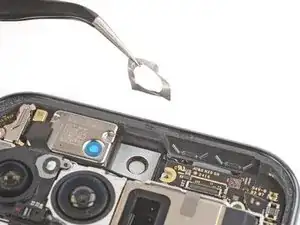

Пинцетом удалите старый клей фронтальной камеры с рамки.

Снимите большую прозрачную подложку с клеевой ленты для фронтальной камеры.

Пинцетом аккуратно поместите клей в выемку для фронтальной камеры.

Используйте лопатку, чтобы прижать клей и закрепить его на рамке.

Снимите оставшуюся синюю подложку с клея.

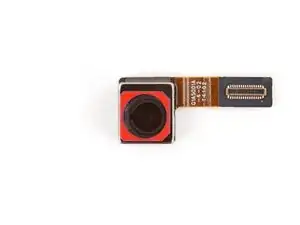

Снимите защитные колпачки или подложки с вашей новой фронтальной камеры.

С кабелем, направленным к правому краю, прижмите фронтальную камеру в выемку, чтобы закрепить её клеем.
