Снятие кабелей соединения

Перед началом ремонта разрядите аккумулятор Pixel ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

По периметру задняя крышка приклеена к раме.

При отделении клея не вводите инструмент более чем на 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.

Отметьте 3 мм от наконечника и пометьте свой медиатор для вскрытия перманентным маркером. В качестве альтернативы можно прикрепить монету к медиатору на расстоянии 3 мм от наконечника.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Потяните за присоску вверх сильной ровной силой, чтобы создать небольшой зазор под задней крышкой.

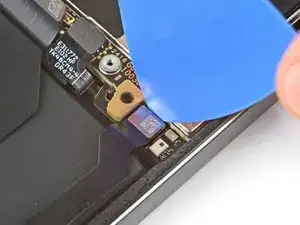

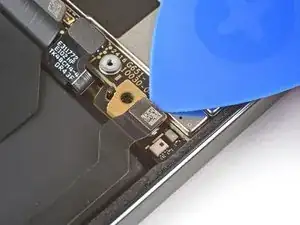

Вставьте наконечник медиатора в зазор.

Проведите медиатором вдоль нижнего края, чтобы разъединить приклеенную по периметру заднюю крышку.

Помните: не вводите медиатор глубже, чем на 3 мм.

Проведите медиатором вверх по левому краю и вдоль верхнего края, чтобы разъединить клей.

Проведите медиатором вниз по правому краю, чтобы разъединить оставшийся клей.

Не пытайтесь полностью снять заднюю крышку — по правому краю она соединена ленточным кабелем с телефоном.

Поднимите левый край задней крышки присоской и откиньте её через правый край, как при открывании книги.

Если возникают трудности, проверьте периметр на предмет оставшегося клея и используйте медиатор, чтобы отделить его.

Подпереть заднюю крышку присоской, чтобы получить доступ к ленточному кабелю в верхнем правом углу.

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается ровно на своё место.

Хотя в Pixel 9 Pro используются винты Torx Plus, обычные биты Torx также подойдут. Прикладывайте постоянное усилие вниз, чтобы избежать сорванных шлицов.

Используйте отвертку Torx Plus 3IP, чтобы снять пять винтов, крепящих модуль беспроводной зарядки:

Четыре винта длиной 5,4 мм

Один винт длиной 1,5 мм

Этот винт немагнитный — возможно, придётся использовать пинцет для его извлечения.

Будьте очень осторожны, чтобы не повредить пружинные контакты под верхним левым краем модуля беспроводной зарядки.

Снимите модуль беспроводной зарядки пинцетом или пальцами.

Вставьте наконечник медиатора под левый край защёлкивающегося разъёма задней крышки и отожмите прямо вверх, чтобы отсоединить его.

Снимите заднюю крышку.

При обратной сборке следуйте этому руководству по нанесению нового клея и установке задней крышки.

Используйте отвертку Torx Plus 3IP, чтобы снять два винта, крепящих крышку кабеля:

Один винт длиной 2,3 мм

Один винт длиной 5,4 мм

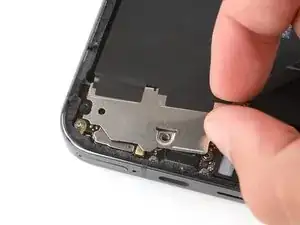

Снимите крышку кабеля пинцетом или пальцами.

Вставьте наконечник лопатки под правый край защёлкивающегося разъёма аккумулятора и отожмите прямо вверх, чтобы отсоединить его.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём возле нижнего левого угла платы.

Используйте наконечник лопатки, чтобы отсоединить защёлкивающийся разъём сразу справа от предыдущего.

Вставьте кончик пластиковой лопатки под верхний край нажимного разъёма возле нижнего правого угла платы логики.

Будьте очень осторожны, чтобы не повредить маленькие поверхностно-монтированные компоненты справа от разъёма.

Используйте лопатку, чтобы отжать и отсоединить нажимной разъём.

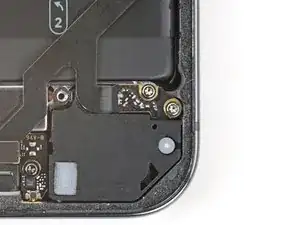

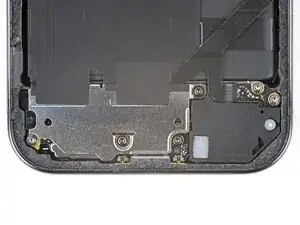

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта длиной 4,3 мм, крепящие крышку платы зарядки.

Пальцами потяните правый край крышки платы зарядки в направлении верхней части телефона, чтобы отщёлкнуть левую сторону крышки.

Откиньте крышку в сторону от платы зарядки, чтобы получить доступ к её нажимным разъёмам.

Будьте очень осторожны, чтобы не повредить какие-либо маленькие поверхностно-монтированные компоненты на плате зарядки.

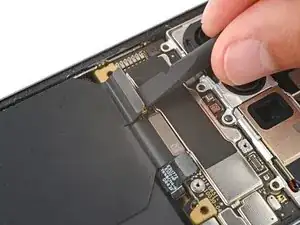

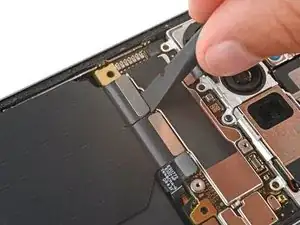

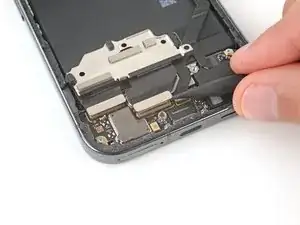

Используйте острый конец лопатки, чтобы поддеть и отсоединить три нажимных разъёма на верхнем крае платы зарядки.

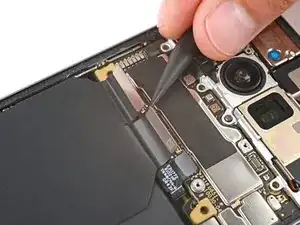

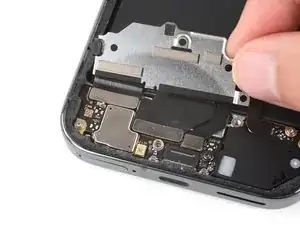

Пальцами снимите левый соединительный кабель.

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта длиной 2,5 мм, крепящие нижнюю часть правого соединительного кабеля.

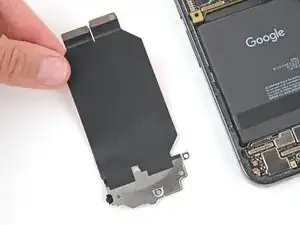

Пальцами снимите правый соединительный кабель.
