Отключение аккумулятора Pixel 9

Перед началом ремонта разрядите аккумулятор Pixel ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

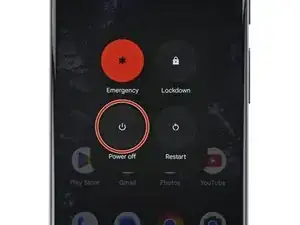

Полностью выключите телефон.

Чтобы открыть меню выключения, одновременно нажмите кнопки питания и увеличения громкости.

По периметру заднего стекла к корпусу приклеен клей.

При отделении клея не вводите инструмент более чем на 3 мм под заднее стекло, чтобы не повредить внутренние компоненты.

Чтобы помочь себе, отмерьте и отметьте 3 мм от кончика монтажной лопатки постоянным маркером.

Если экран или заднее стекло сильно треснули, присоска может плохо держаться.

Наклейте наложенные полоски упаковочной ленты на стекло, чтобы защитить руки и облегчить разборку. Убедитесь, что у нижнего края есть большая и ровная область, достаточная для прилипания присоски.

Установите присоску у нижнего края заднего стекла как можно ближе к краю.

Нажмите вниз, чтобы присоска прикрепилась.

Резко и равномерно потяните присоску вверх, чтобы создать небольшой зазор под задним стеклом.

Вставьте кончик монтажной лопатки в зазор.

Проводите монтажной лопаткой взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Помните: не вводите монтажную лопатку глубже, чем на 3 мм.

Проводите монтажной лопаткой по периметру телефона, разрезая оставшийся клей.

Когда большинство участков клея отделено, слегка прокрутите монтажную лопатку у нижнего края, чтобы приподнять заднее стекло до тех пор, пока вы не сможете захватить его пальцами.

Используйте монтажную лопатку, чтобы отделить оставшиеся участки клея, закрепляющие заднее стекло.

Снимите заднее стекло.

Во время повторной сборки:

Сейчас хорошее время, чтобы протестировать телефон перед окончательной герметизацией. Включите его и проверьте работоспособность. Перед продолжением сборки снова выключите питание.

Следуйте этому руководству, чтобы нанести новый клей и установить заднее стекло.

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается на своё место.

Хотя в Pixel 9 используются винты Torx Plus, стандартные биты Torx также подходят. Убедитесь, что вы постоянно прикладываете давление вниз, чтобы избежать срыва шлицев.

Используйте отвертку Torx Plus 3IP, чтобы удалить один 5.4 мм‑длинный винт, крепящий верхнюю крышку платы.

С помощью пинцета снимите верхнюю крышку платы.

Используйте отвертку Torx 3IP, чтобы удалить пять винтов, фиксирующих среднюю рамку и катушку беспроводной зарядки:

Четыре винта длиной 5.4 мм

Один винт длиной 2.2 мм

С помощью пинцета аккуратно оторвите кабель вспышки от металлической средней рамки.

Снимите среднюю рамку, катушку беспроводной зарядки и модуль NFC.

Используйте кончик лопатки, чтобы отжать и отключить разъём аккумулятора.
