Замена модуля автофокусировки и вспышки Google Pixel 9

Дайте батарее вашего Pixel разрядиться ниже 25% перед началом этого ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели от телефона.

Полностью выключите телефон.

Нажмите одновременно кнопку питания и кнопку увеличения громкости, чтобы открыть меню отключения питания.

Клеевая лента фиксирует периметр задней крышки к рамке.

При отделении клея не вставляйте инструмент более чем на 3 мм под заднюю крышку, чтобы не повредить внутренние компоненты.

Для удобства отметьте 3 мм от кончика монтажной лопатки перманентным маркером.

Если экран или задняя крышка сильно треснули, присоска может плохо прилипать.

Наклейте перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку. Убедитесь, что у нижнего края есть большая и гладкая область, к которой присоска сможет приклеиться.

Разместите ручку‑присоску у нижнего края задней крышки как можно ближе к краю.

Нажмите вниз, чтобы закрепить присоску.

Потяните ручку‑присоску вверх с сильной, ровной силой, чтобы создать небольшой зазор под задней крышкой.

Вставьте кончик монтажной лопатки в зазор.

Проводите монтажной лопаткой взад‑вперёд вдоль нижнего края, чтобы отделить клеевой слой, удерживающий её.

Помните: не вставляйте монтажную лопатку глубже, чем на 3 мм.

Проведите монтажной лопаткой по периметру телефона, разрезая оставшийся клей.

Когда клей в основном будет отделён, слегка проверните монтажную лопатку у нижнего края, чтобы приподнять заднюю крышку до тех пор, пока вы не сможете схватить её пальцами.

Используйте монтажную лопатку, чтобы отделить оставшиеся участки клея, удерживающие заднюю крышку.

Снимите заднюю крышку.

При сборке:

Сейчас хорошее время проверить телефон перед окончательной герметизацией. Включите его и убедитесь, что он работает. Перед продолжением сборки снова выключите питание.

Следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается на своё место.

Хотя в Pixel 9 используются винты типа Torx Plus, стандартные биты Torx также подходят. Обязательно применяйте постоянное, направленное вниз усилие, чтобы избежать сорванных шлицов.

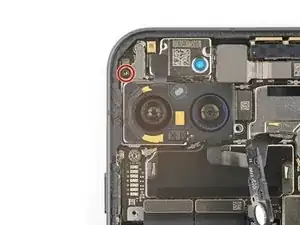

Используйте отвертку 3IP Torx Plus, чтобы удалить один винт длиной 5.4 мм, фиксирующий верхнюю крышку платы.

С помощью пинцета снимите верхнюю крышку платы.

Используйте отвертку 3IP Torx, чтобы удалить пять винтов, фиксирующих среднюю рамку и катушку беспроводной зарядки:

Четыре винта длиной 5.4 мм

Один винт длиной 2.2 мм

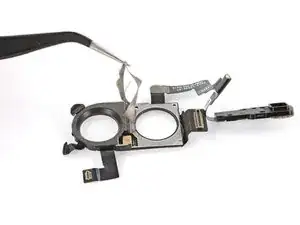

С помощью пинцета аккуратно отлейте кабель вспышки от металлической средней рамки.

Снимите среднюю рамку, катушку беспроводной зарядки и модуль NFC.

Используйте кончик пластиковой лопатки, чтобы приподнять и отсоединить разъём батареи.

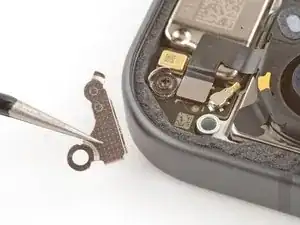

Используйте отвертку 3IP Torx Plus, чтобы удалить винт длиной 5.4 мм, фиксирующий крышку антенны.

С помощью пинцета снимите крышку антенны.

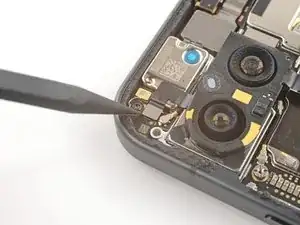

Используйте кончик пластиковой лопатки, чтобы приподнять и отсоединить разъём автофокуса от материнской платы.

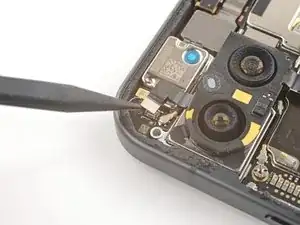

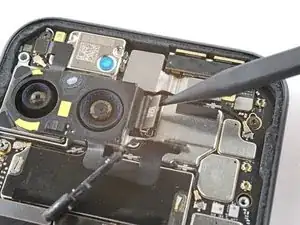

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём вспышки от материнской платы.

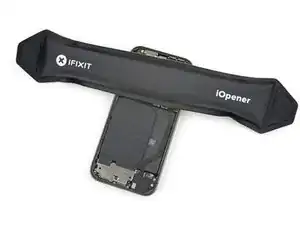

Разогрейте iOpener и приложите его к LDAF и модулю вспышки на одну минуту, чтобы размягчить клей, фиксирующий их к модулю задней камеры.

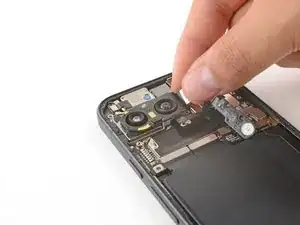

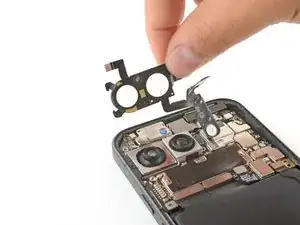

Отделите и удалите LDAF и модуль вспышки.

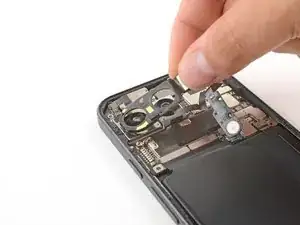

При обратной сборке ориентируйте модуль так, чтобы более длинный кабель находился на нижнем крае.

Будьте очень осторожны, чтобы не касаться объективов задней камеры. Если вы случайно коснётесь, протрите их чистой микрофиброй.

При обратной сборке:

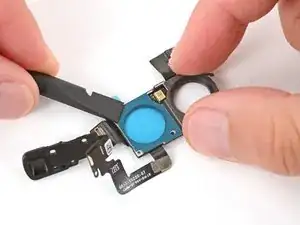

С помощью лопатки и пинцета снимите две части клейкой ленты с нижней части LDAF и модуля вспышки.

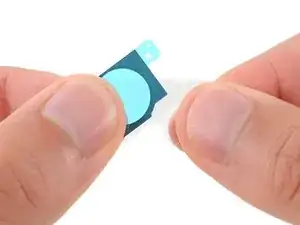

Снимите большие прозрачные подложки с одной из клейких накладок модуля вспышки.

Поместите клейкую накладку на дно модуля и плотно прижмите плоским концом лопатки, чтобы закрепить её.

Повторите процедуру, чтобы установить вторую клейкую накладку для вспышки.

Снимите две оставшиеся синие подложки.
