Замена аккумулятора Google Pixel 9 Pro

Позвольте аккумулятору вашего Pixel разрядиться полностью (до выключения) перед началом этого ремонта. Заряженная литий-ионная батарея может загореться при повреждении.

Отключите все кабели от вашего телефона.

Клей фиксирует периметр задней крышки к каркасу.

При разделении клея не вносите свой инструмент более чем на 3 мм под заднюю крышку, чтобы избежать повреждения внутренних компонентов.

Измерьте 3 мм от конца и отметьте свой открыватель перманентным маркером. Альтернативно, вы можете прикрепить монету к открывателю на расстоянии 3 мм от конца.

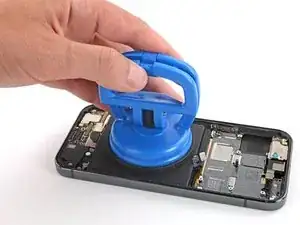

Прикрепите присоску к нижнему краю задней крышки, как можно ближе к краю.

Поднимите присоску с сильным, равномерным усилием, чтобы создать небольшой зазор под задней крышкой.

Вставьте конец открывателя в зазор.

Проведите открывателем вдоль нижнего края, чтобы отделить клей, который его фиксирует.

Помните: не вставляйте открыватель глубже 3 мм.

Проведите открывателем вверх по левому краю и вдоль верхнего края, чтобы отделить клей.

Проведите открывателем вниз по правому краю, чтобы отделить оставшийся клей.

Не пытайтесь полностью снять заднюю крышку пока, так как шлейф на правом краю соединяет ее с телефоном.

Используйте присоску, чтобы поднять левую сторону задней крышки и отвести ее на правую сторону, как будто открываете обложку книги.

Если у вас возникли проблемы, проверьте периметр на наличие оставшегося клея и используйте открыватель для его отделения.

Поддержите заднюю крышку с помощью присоски, чтобы получить доступ к шлейфу в верхнем правом углу.

Во время этого ремонта следите за каждым винтом и убедитесь, что он вернется точно в то место, откуда пришел.

Хотя Pixel 9 Pro использует винты Torx Plus, стандартные битовые ключи Torx тоже подойдут. Убедитесь, что вы прикладываете постоянное, давящее усилие, чтобы избежать срыва.

Используйте отвертку Torx Plus 3IP, чтобы удалить пять винтов, фиксирующих сборку беспроводной зарядки:

Четыре винта длиной 5.4 мм

Один винт длиной 1.5 мм

Этот винт не магнитный — вам, возможно, придется использовать пинцет для его удаления.

Будьте очень осторожны, чтобы не повредить пружинные контакты под верхним левым краем сборки беспроводной зарядки.

Используйте пинцет или пальцы, чтобы удалить сборку беспроводной зарядки.

Вставьте конец открывателя под левый край разъема шлейфа и вытяните вверх, чтобы отключить его.

Снимите заднюю крышку.

Во время сборки следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта, фиксирующих крышку кабеля:

Один винт длиной 2.3 мм

Один винт длиной 5.4 мм

Используйте пинцет или пальцы, чтобы удалить крышку кабеля.

Вставьте конец лопатки под правый край разъема шлейфа батареи и вытяните вверх, чтобы отключить его.

Используйте отвертку Torx Plus 3IP, чтобы удалить винт длиной 5,4 мм, закрепляющий крышку антенны mmWave.

Вставьте остриё лопатки под зажим в нижнем левом углу крышки антенны mmWave и подденьте, чтобы отсоединить его.

Аккуратно потяните правый край крышки вниз к нижней части телефона и снимите крышку.

При сборке вставьте два выступа в верхних углах под их углубления в корпусе и нажмите крышку вниз, чтобы зафиксировать ее на месте.

Используйте остриё лопатки, чтобы поддеть и отключить пресс-коннектор антенны mmWave в правом верхнем углу логической платы.

Используйте остриё лопатки, чтобы поддеть и отключить пресс-коннектор фронтальной камеры.

Будьте очень осторожны, чтобы не трогать камеры в этом шаге. Если вы случайно это сделали, протрите их чистой микрофиброй или безворсовой тканью.

Осторожно удерживайте кабель фронтальной камеры в стороне, чтобы получить доступ к винту антенны mmWave.

Используйте отвертку Torx Plus 3IP, чтобы удалить винт длиной 4,3 мм, который удерживает антенну mmWave.

Используйте пинцет или пальцы, чтобы удалить антенну mmWave.

При сборке убедитесь, что антенна mmWave проходит под кабелем фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-коннектор в нижнем левом углу логической платы.

Используйте остриё лопатки, чтобы отключить пресс-коннектор справа от предыдущего.

Вставьте кончик открывающего инструмента под верхний край пресс-коннектора в нижнем правом углу логической платы.

Будьте очень осторожны, чтобы не повредить небольшие поверхностно смонтированные компоненты справа от коннектора.

Используйте инструмент, чтобы поддеть и отключить пресс-коннектор.

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта длиной 4,3 мм, которые удерживают крышку платы зарядки.

Используйте пальцы, чтобы потянуть правый край крышки платы зарядки вверх, чтобы отсоединить левую сторону крышки.

Отогните крышку от платы зарядки, чтобы получить доступ к её пресс-коннекторам.

Будьте очень осторожны, чтобы не повредить какие-либо небольшие поверхностно смонтированные компоненты на плате зарядки.

Используйте остриё лопатки, чтобы поддеть и отключить три пресс-коннектора на верхнем крае платы зарядки.

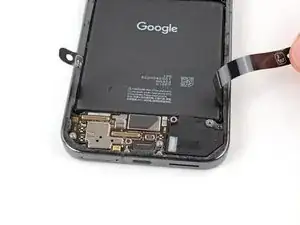

Используйте пальцы, чтобы удалить левый соединительный кабель.

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта длиной 2,5 мм, которые удерживают низ кабеля правого соединителя.

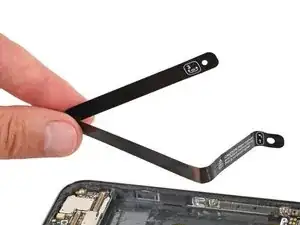

Используйте пальцы, чтобы удалить правый соединительный кабель.

Используйте отвертку Torx Plus 3IP, чтобы удалить винт длиной 5,4 мм, закрепляющий крышку антенны в верхнем левом углу.

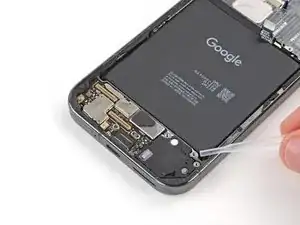

Используйте пинцет или пальцы, чтобы снять крышку.

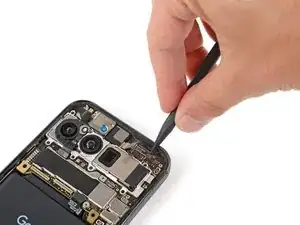

Используйте остриё лопатки, чтобы поддеть и отключить пресс-коннектор датчика автофокуса из верхнего левого угла.

Осторожно переместите кабель в сторону, чтобы получить доступ к металлическому коннектору антенны под ним.

Засуньте один конец ваших уголковых пинцетов под металлическую ножку коннектора антенны и поднимите прямо вверх, чтобы отключить его.

Чтобы подключить заново, удерживайте коннектор над гнездом и аккуратно надавите пальцем или лопаткой — коннектор должен "щелкнуть" на месте. Если у вас возникают проблемы, измените положение и попробуйте снова.

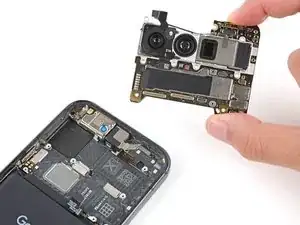

Используйте лопатку, чтобы поднять верхний край материнской платы, пока не сможете ухватиться за неё пальцами.

Возьмитесь за правую сторону материнской платы и аккуратно вытяните её, следя за тем, чтобы не зацепить кабели фронтальной камеры и батареи.

При сборке держите кабель фронтальной камеры в стороне и опускайте материнскую плату на место.

При сборке:

Проверьте состояние термопадов на материнской плате — они могут находиться либо на нижней части материнской платы, либо на рамке.

Если пад не повреждён, пропустите оставшуюся часть этого шага.

Если пад повреждён, используйте плоский конец лопатки, чтобы соскоблить его и удалить.

Используйте изопропиловый алкоголь (более 90%) и микрофибровую ткань, чтобы удалить все остатки термопада с рамки и нижней части материнской платы.

Нанесите новый термопад на его место на рамке.

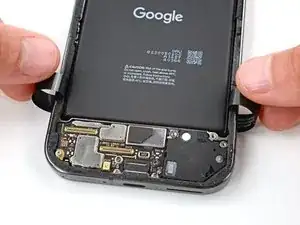

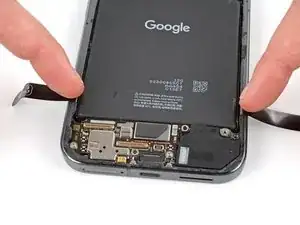

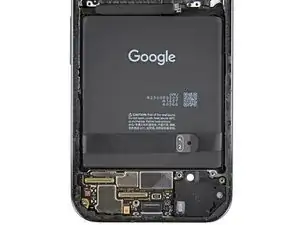

Используйте пальцы, чтобы поднять пластиковые вкладки у нижнего края батареи.

Согните вкладки под телефон или заклейте их, чтобы они не мешали при нагревании батареи в следующем шаге.

Наденьте защитные перчатки, чтобы легче было ухватиться за вкладки для вытаскивания батареи в следующих нескольких шагах.

Если у вас нет защитных перчаток, вы можете использовать резиновые перчатки вместо них.

Перед началом процесса удаления батареи внимательно прочитайте следующие три шага. Вытягивающие вкладки наиболее эффективны сразу после нагрева батареи, поэтому вам нужно точно знать, что делать, прежде чем начинать процесс.

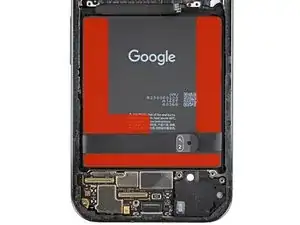

Сильные полосы клея фиксируют батарею к рамке. Нагревание батареи размягчит клей, что облегчит её отделение.

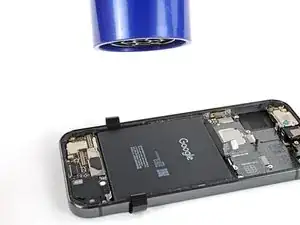

Используйте фен на высоком температурном режиме и низкой скорости, чтобы нагреть батарею в течение трёх минут, держа фен на расстоянии около трёх дюймов от батареи. Попробуйте равномерно распределить тепло по всей поверхности батареи.

В качестве альтернативы вы можете использовать нагреватель на 70 °C с вашим телефоном, лежащим экраном вниз, в течение 10 минут.

Так как для вытаскивания батареи нужны две руки, вам необходимо прочно зафиксировать телефон на рабочей поверхности.

Перед тем, как закрепить телефон, убедитесь, что ничего не находится под ним. Закрепляйте телефон только по приподнятой кромке рамки и будьте очень осторожны, чтобы не надавить на внутренние компоненты.

Передвиньте вытягивающие вкладки, чтобы они были доступны.

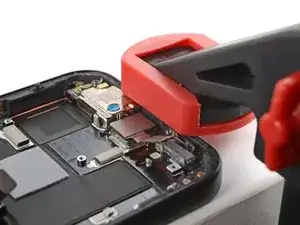

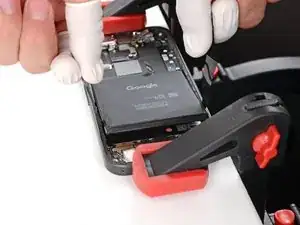

Используйте струбцины F-образной или C-образной формы для фиксации телефона на рабочей поверхности. В минимуме вам понадобятся две струбцины — одна для верхнего края и одна для нижнего края.

Используйте струбцины с пластиковыми или резиновыми накладками или будьте особенно осторожны, чтобы не поцарапать устройство.

Если у вас нет струбцин, попросите друга крепко держать телефон на месте.

Убедитесь, что вы соблюдаете меры предосторожности по защите от статического электричества при фиксации телефона.

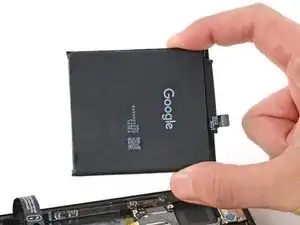

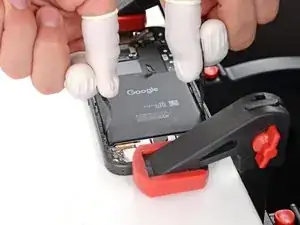

Тяните прямо вверх за обе вкладки батареи и прикладывайте постоянное, равномерное давление, пока батарея не отделится от рамки.

Если батарея не отделяется после одной минуты равномерного давления, приложите больше тепла и попробуйте снова.

Удалите батарею.

Никогда не используйте деформированную или повреждённую батарею повторно — это опасно. Замените её на новую батарею.

Если вы успешно удалили батарею, поздравляем! Пропустите семь шагов для информации о сборке.

Если вытягивающая вкладка сломалась или случайно вышла из-под батареи, не переживайте! Перейдите к следующему шагу для альтернативного метода удаления батареи.

На следующих двух шагах не наносите больше изопропилового алкоголя, чем указано, иначе вы можете повредить экран.

Нанесите две или три капли изопропилового алкоголя (более 90%) в верхние углы батареи.

Нанесите две или три капли изопропилового алкоголя (более 90%) в нижние углы батареи.

Подождите одну минуту, чтобы алкоголь размягчил клей батареи.

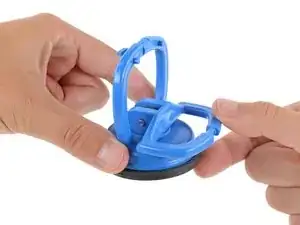

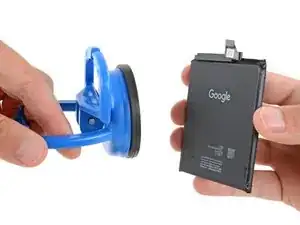

Крупный вакуумный переходник отлично подходит для удаления батареи, но вы также можете использовать меньший вакуумный ручной инструмент. Если вы используете меньший вакуумный ручной инструмент, прикрепите его к нижнему краю батареи и пропустите два шага.

Нажмите на ручку большого вакуумного переходника вниз, чтобы открыть его.

Используйте пальцы, чтобы полностью отогнуть пластиковые вкладки батареи в сторону от батареи.

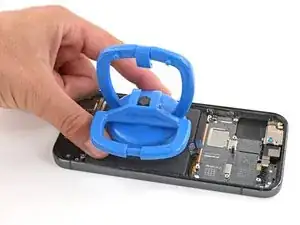

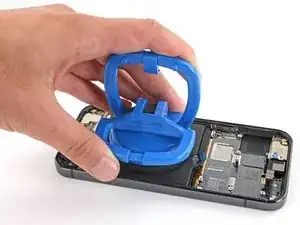

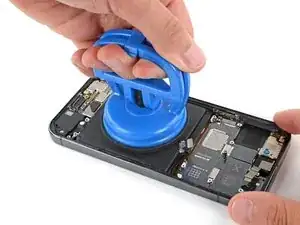

Поместите вакуумный переходник в центр батареи.

При аккуратном нажатии на вакуумный переходник, потяните ручку вверх, чтобы зафиксировать её.

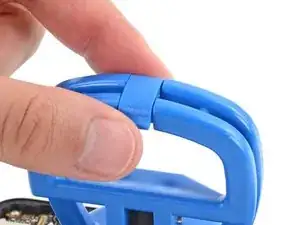

Переверните пластиковый зажим сверху вакуумного переходника через ручку и закрепите его, чтобы защелкнуть ручки вместе.

Одной рукой прочно удерживайте телефон на рабочей поверхности.

Свободной рукой потяните за присоску к нижней части телефона с сильной и равномерной силой, чтобы приподнять верхний край батареи. Прилагайте постоянное давление с помощью присоски, чтобы дать время клею отделиться.

Если батарея не сдвинется через минуту, нанесите две-три капли спирта на углы батареи и попробуйте снова. Может потребоваться несколько циклов спирта и равномерного давления, чтобы отсоединить батарею.

Никогда не используйте деформированную или поврежденную батарею — это пожароопасно. Замените ее на новую батарею.

Удалите батарею из ее углубления.

Снимите присоску с батареи.

Если язычок для вытаскивания батареи остался в углублении, удалите его.

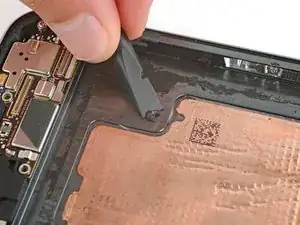

Используйте лопатку, чтобы соскоблить и удалить весь старый клей батареи с рамки.

Когда весь старый клей будет удален, используйте изопропиловый спирт (более 90%) и микрофибровую ткань, чтобы очистить любые остатки клея.

Дайте рамке полностью высохнуть перед установкой новой батареи.

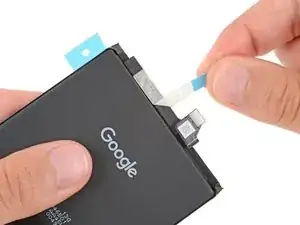

Удалите любую ленту или защитные пленки с кабеля батареи.

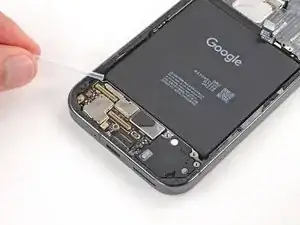

Снимите большую пластиковую пленку с нижней части батареи, чтобы открыть клей.

Если ваша батарея не имеет предварительно установленного клея, нанесите полоски тонкой двусторонней ленты на рамку в тех местах, где был старый клей.

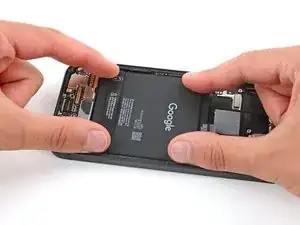

Плотно нажмите батарею в ее углубление, чтобы закрепить ее с помощью клея.
