Замена динамика iPhone 5c

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и защитите себя от травм в процессе ремонта, заклеив стекло.

Наложите перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone до полного покрытия лицевой панели.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отслоиться во время ремонта.

Перед продолжением разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,8 мм по обе стороны от разъёма Lightning.

Следующие два шага показывают использование iSclack — отличного инструмента для безопасного открытия iPhone 5c, который мы рекомендуем тем, кто выполняет более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, перейдите к шагу 5.

Закройте рукоять iSclack, открывая челюсти с присосками.

Поместите нижнюю часть iPhone между присосками, прижав к пластиковому ограничителю глубины.

Верхняя присоска должна располагаться чуть выше кнопки «Домой».

Откройте рукояти, чтобы закрыть челюсти iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней частям iPhone.

Прочно удерживая iPhone, закройте рукоять iSclack, чтобы раздвинуть присоски и приподнять переднюю панель от задней крышки.

iSclack сконструирован так, чтобы безопасно открыть iPhone лишь настолько, чтобы разъединить части, но не повредить кабели.

Снимите две присоски с iPhone.

Пропустите следующие три шага и продолжите с шагом 8.

Прижмите присоску к экрану чуть выше кнопки «Домой».

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное уплотнение.

Убедитесь, что присоска надёжно закреплена на сборке передней панели.

Удерживая iPhone одной рукой, тяните вверх за присоску, чтобы слегка разделить сборку передней панели и заднюю крышку.

Действуйте медленно и прикладывайте постоянное усилие. Сборка дисплея зафиксирована плотнее, чем в большинстве устройств.

Пластиковым инструментом для открывания аккуратно подденьте заднюю крышку, отводя её вниз от сборки дисплея, одновременно тянув вверх присоской.

Переднюю панель к задней крышке крепят несколько защёлок, поэтому для освобождения сборки дисплея может понадобиться сочетание присоски и пластикового инструмента для открывания.

Потяните пластиковый выступ, чтобы снять вакуумное уплотнение с присоски.

Снимите присоску со сборки дисплея.

Поднимите конец передней панели с кнопкой «Домой», чтобы получить доступ к разъёмам в верхней части телефона.

Откройте дисплей примерно под углом 90º и оперите его о что‑то, чтобы он удерживался, пока вы работаете с телефоном.

В крайнем случае можно использовать неоткрытую банку с напитком, чтобы зафиксировать дисплей.

Добавьте резинку, чтобы надёжно удержать дисплей на месте во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

Удалите два винта Phillips #000 длиной 1,6 мм, крепящие металлическую планку разъёма аккумулятора к логической плате.

Снимите металлическую планку разъёма аккумулятора с iPhone.

Используйте лопатку или чистый ноготь, чтобы аккуратно поддеть разъём аккумулятора и приподнять его из гнезда на логической плате.

Будьте очень осторожны и подденьте только сам разъём аккумулятора, а не гнездо на логической плате. Если вы поддёрнете гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты Phillips #000, крепящие планку кабелей передней панели к логической плате:

Два винта по 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно не перепутать винты на этом шаге при сборке. Случайная установка винта 3,25 мм или винта 1,7 мм в отверстие внизу справа приведёт к серьёзному повреждению логической платы, из‑за чего телефон перестанет загружаться.

Осторожно закручивайте винты. Если они не входят легко при закреплении, возможно, это винт неправильного размера — не применяйте силу.

Снимите планку кабелей передней панели с логической платы.

Используйте пластиковый инструмент для открывания или ноготь, чтобы отсоединить разъём кабеля фронтальной камеры и датчиков.

Убедитесь, что вы только поддеваете сам разъём, а не гнездо на логической плате.

Перед отключением или повторным подключением кабелей на этом этапе убедитесь, что аккумулятор отключен.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отключить разъём кабеля ЖК‑экрана.

Разъёмы ЖК‑экрана и дигитайзера находятся в одном сборочном кабеле, поэтому поддевание разъёма ЖК‑экрана должно отключить оба разъёма. Дважды проверьте, что оба кабеля полностью отключены перед снятием дисплея.

При сборке телефона кабель ЖК‑экрана может самопроизвольно отщелкнуться от разъёма. Пустой экран или белые линии на дисплее могут быть вызваны неплотным соединением. В таком случае переподключите кабель и выполните циклическое выключение питания телефона. Лучший способ выполнить циклическое выключение — отключить и снова подключить аккумулятор.

Снимите переднюю панель сборки с заднего корпуса.

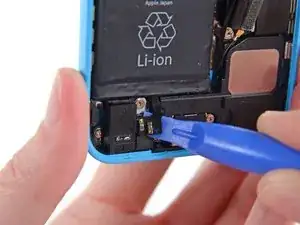

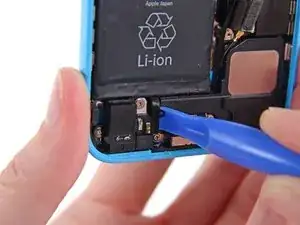

Используйте пластиковый инструмент для вскрытия, чтобы отслоить контактный кабель пружины кнопки «Домой» от корпуса динамика.

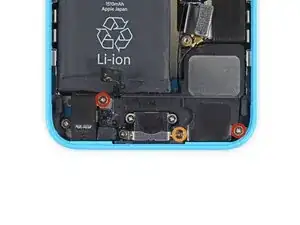

Удалите следующие винты, закрепляющие корпус динамика на заднем корпусе:

Два винта Phillips #000 длиной 2,7 мм

Один винт Phillips #000 длиной 2,2 мм

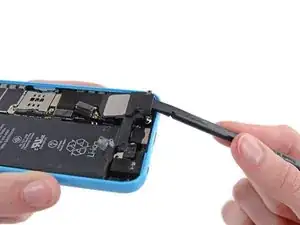

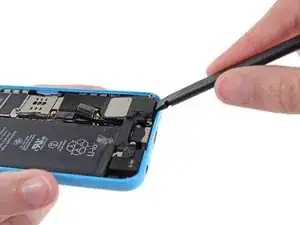

Используйте плоский конец лопатки, чтобы аккуратно отжать корпус динамика от заднего корпуса.

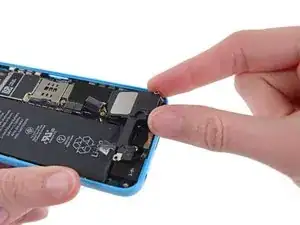

Снимите корпус динамика. Будьте осторожны, чтобы не зацепить его за антенный кабель.

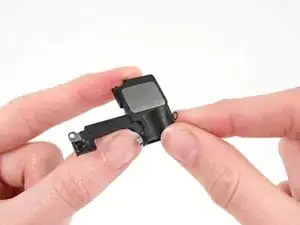

В крайнем правом отверстии под винт на динамике находится контактная скоба, обёрнутая вокруг него. Снимите её и запомните ориентацию для сборки.

Плоская часть контактной скобы должна прилегать к динамику, как показано.

Выравнивающая скоба на дальнем конце сборки динамика приклеена, но может оторваться при грубом обращении.

Угловой конец должен быть направлен вверх и совпадать с внешним краем динамика.

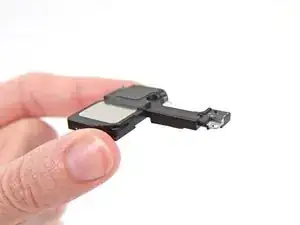

Ваша запасная деталь динамика может быть лишена контактной наклейки, показанной здесь; обязательно перенесите её на новую деталь.

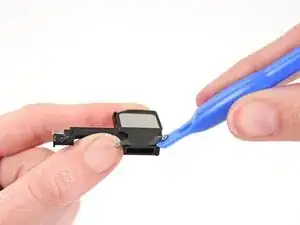

Используйте пластиковый инструмент для вскрытия, чтобы поддеть наклейку с динамика.

Отклейте и снимите наклейку.
