Замена вибромотора iPhone 5c

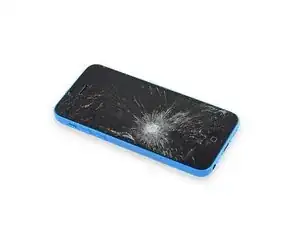

Если стекло дисплея треснуто, чтобы ограничить дальнейшее разрушение и избежать травм при ремонте, заклейте стекло лентой.

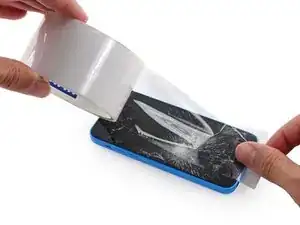

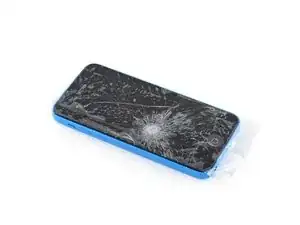

Наложите полосы прозрачной упаковочной ленты внахлест поверх дисплея iPhone, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от любых осколков стекла, которые могут вылететь во время ремонта.

Перед продолжением разрядите батарею iPhone до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

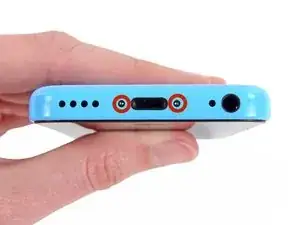

Снимите два винта P2 Pentalobe 3,8 мм по обе стороны от разъёма Lightning.

Следующие два шага демонстрируют использование iSclack — отличного инструмента для безопасного открытия iPhone 5c, который мы рекомендуем всем, кто делает более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, переходите к Шагу 5.

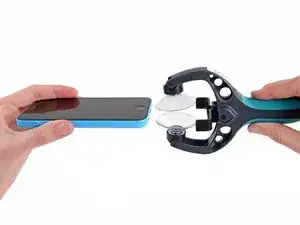

Закройте рукоятку iSclack, чтобы раскрыть захваты с присосками.

Поместите нижнюю часть iPhone между присосками, упирая его в пластиковый ограничитель глубины.

Верхняя присоска должна располагаться прямо над кнопкой «Домой».

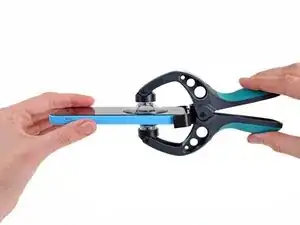

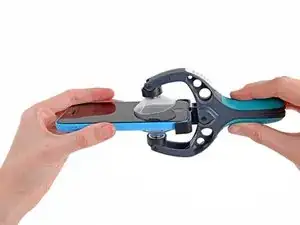

Откройте рукоятки, чтобы сомкнуть захваты iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

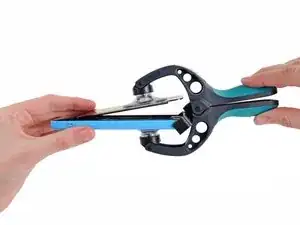

Крепко удерживая iPhone, закройте рукоятку iSclack, чтобы раздвинуть присоски и поднять переднюю панель от задней крышки.

iSclack сконструирован так, чтобы безопасно открыть iPhone лишь настолько, чтобы разделить корпуса, но не настолько, чтобы повредить кабели.

Отклейте две присоски от iPhone.

Пропустите следующие три шага и продолжите с Шага 8.

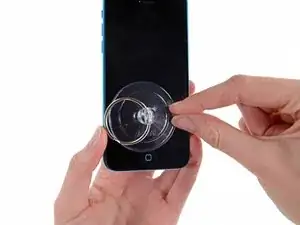

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью касается экрана, чтобы получить плотное уплотнение.

Убедитесь, что присоска прочно прикреплена к сборке передней панели.

Удерживая iPhone одной рукой, потяните вверх за присоску, чтобы слегка отделить сборку передней панели от задней крышки.

Не торопитесь и прикладывайте равномерное, постоянное усилие. Сборка дисплея подогнана плотнее, чем у большинства устройств.

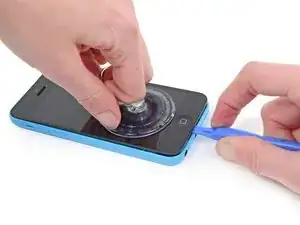

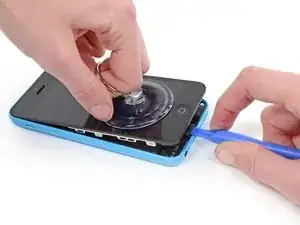

Пластиковым инструментом для вскрытия начните аккуратно поддевать заднюю крышку вниз, отводя её от сборки дисплея, пока вы тянете вверх за присоску.

Сборку передней панели держат несколько защёлок, поэтому может понадобиться сочетание присоски и пластикового инструмента для её освобождения.

Потяните за пластиковый язычок, чтобы снять вакуумное уплотнение с присоски.

Снимите присоску со сборки дисплея.

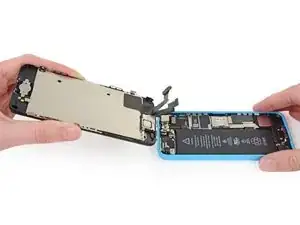

Поднимите конец передней панели с кнопкой «Домой», чтобы получить доступ к разъёмам в верхней части телефона.

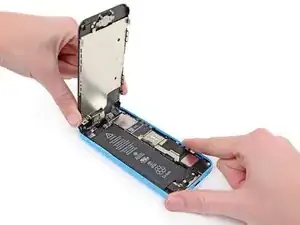

Откройте дисплей примерно под углом 90º и опирайте его о что-нибудь, чтобы он был зафиксирован во время работы.

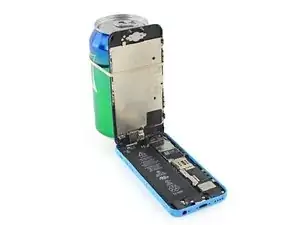

В крайнем случае можно использовать нераспечатанную банку напитка, чтобы подпереть дисплей.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит чрезмерное натяжение кабелей дисплея.

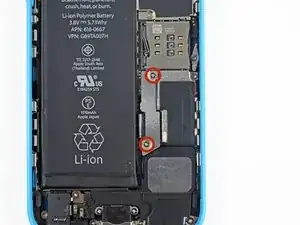

Снимите два винта Phillips #000 длиной 1,6 мм, фиксирующих металлическую планку разъёма аккумулятора на логической плате.

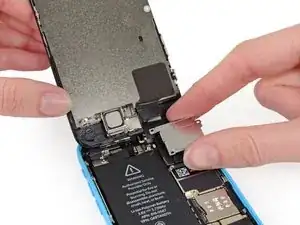

Снимите металлическую планку разъёма аккумулятора с iPhone.

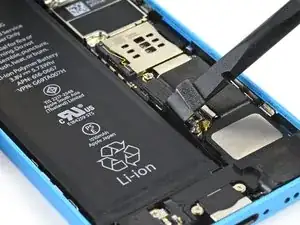

Используйте лопатку или чистый ноготь, чтобы аккуратно приподнять разъём аккумулятора от его гнезда на логической плате.

Будьте очень осторожны и приподнимайте только сам разъём аккумулятора, а не гнездо на логической плате. Если вы приподнимете гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

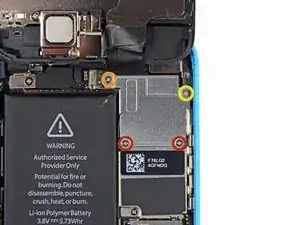

Снимите следующие винты Phillips #000, фиксирующие планку кабеля сборки передней панели на логической плате:

Два винта 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно не перепутать винты на этом шаге при сборке. Случайная установка винта 3,25 мм или 1,7 мм в отверстие в нижнем правом углу приведёт к серьёзному повреждению логической платы, из-за чего телефон перестанет загружаться.

Не затягивайте винты чрезмерно. Если винты не входят легко при закреплении, возможно, это винты неправильного размера — не применяйте силу.

Снимите планку кабеля сборки передней панели с логической платы.

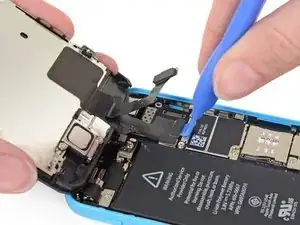

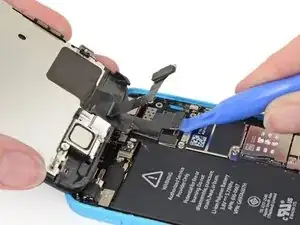

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отключить разъём кабеля фронтальной камеры и датчиков.

Убедитесь, что вы только поддеваете сам разъём, а не гнездо на плате.

Перед отключением или повторным подключением кабелей на этом шаге убедитесь, что батарея отключена.

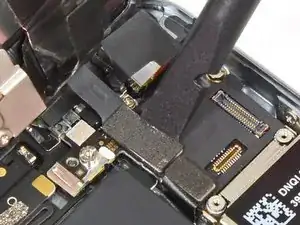

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить разъём кабеля ЖК‑экрана.

Разъёмы ЖК‑экрана и дигитайзера находятся на одном сборочном кабеле, поэтому поддевание разъёма ЖК‑экрана вверх должно отключить оба разъёма. Тщательно проверьте, что оба кабеля полностью отключены перед снятием дисплея.

При повторной сборке телефона кабель ЖК‑экрана может соскочить с разъёма. Пустой экран или белые полосы на дисплее могут быть вызваны ненадёжным соединением. В этом случае подсоедините кабель заново и перезагрузите телефон. Лучший способ перезагрузить телефон — отключить и заново подключить батарею.

Снимите переднюю панельную сборку с заднего корпуса.

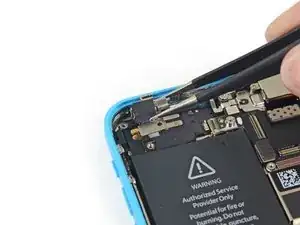

Удалите следующие винты, крепящие вибромотор к заднему корпусу:

Один винт Phillips #000 длиной 1.2 мм

Один винт Phillips #000 длиной 2.2 мм

Снимите вибромотор с iPhone.
