Замена органов управления громкостью iPhone 5c

Если стекло дисплея треснуло, приклейте стекло лентой, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на поверхность дисплея iPhone, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы уберечь глаза от любых свободных осколков стекла во время ремонта.

Перед продолжением разрядите батарею iPhone до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два P2-пенталобных винта длиной 3,8 мм по обе стороны от разъёма Lightning.

Следующие два шага демонстрируют использование iSclack — отличного инструмента для безопасного открытия iPhone 5c, который мы рекомендуем тем, кто делает более одного ремонта iPhone 5, 5s или 5c. Если вы не используете iSclack, перейдите к Шагу 5.

Закройте ручку iSclack, чтобы раскрыть присоски.

Поместите нижнюю часть iPhone между присосками, прижав к пластиковому ограничителю глубины.

Верхняя присоска должна располагаться чуть выше кнопки «Домой».

Откройте ручки, чтобы сомкнуть присоски iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней частям iPhone.

Прочно держите iPhone и закройте ручку iSclack, раздвигая присоски и поднимая переднюю панель от задней крышки.

iSclack спроектирован так, чтобы безопасно отвести iPhone достаточно, чтобы разделить части, но не настолько, чтобы повредить кабели.

Снимите две присоски с iPhone.

Пропустите следующие три шага и продолжите с Шага 8.

Прижмите присоску к экрану непосредственно над кнопкой «Домой».

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Убедитесь, что присоска прочно прикреплена к сборке передней панели.

Удерживая iPhone одной рукой, потяните вверх за присоску, чтобы слегка отделить сборку передней панели от задней крышки.

Поступайте медленно и прикладывайте равномерное сильное усилие. Сборка дисплея сидит значительно плотнее, чем в большинстве устройств.

С помощью пластикового инструмента для поддевания аккуратно подденьте заднюю крышку вниз, отводя её от сборки дисплея, пока тянете вверх присоской.

Сборка передней панели крепится к задней крышке несколькими защёлками, поэтому может потребоваться сочетание присоски и пластикового инструмента, чтобы освободить переднюю панель.

Потяните за пластиковый выступ, чтобы снять вакуумную герметизацию с присоски.

Снимите присоску с сборки дисплея.

Поднимите конец передней панели с кнопкой «Домой», чтобы получить доступ к разъёмам в верхней части телефона.

Откройте дисплей примерно под углом 90º и опирайте его о что-нибудь, чтобы он оставался зафиксированным во время работы с телефоном.

В случае необходимости вы можете использовать незакрытую консервированную банку, чтобы подпереть дисплей.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит чрезмерную нагрузку на кабели дисплея.

Удалите два винта Phillips #000 длиной 1,6 мм, которые крепят металлическую скобу разъёма батареи к логической плате.

Снимите металлическую скобу разъёма батареи с iPhone.

С помощью лопатки или чистого ногтя аккуратно подденьте разъём батареи, чтобы приподнять его из гнезда на логической плате.

Будьте очень осторожны и поднимайте только сам разъём батареи, а не гнездо на логической плате. Если вы поддёте гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты Phillips #000, которые закрепляют скобу кабеля сборки передней панели на логической плате:

Два винта 1,3 мм

Один винт 1,7 мм

Один винт 3,25 мм

Особенно важно следить за винтами на этом шаге при обратной сборке. Случайное использование винта 3,25 мм или 1,7 мм в отверстии в нижнем правом углу приведёт к серьёзному повреждению логической платы и телефон не сможет корректно загрузиться.

Остерегайтесь перетягивания винтов. Если винт не садится легко при закреплении, возможно, он не того размера — не применяйте силу.

Снимите скобу кабеля сборки передней панели с логической платы.

Используйте пластиковый инструмент для открытия или ноготь, чтобы отсоединить разъем кабеля фронтальной камеры и датчика.

Обязательно приподнимайте разъем только за сам разъем, а не за гнездо на плате логики.

Убедитесь, что батарея отключена перед тем, как отключать или повторно подключать кабели на этом шаге.

Используйте пластиковый инструмент для открытия или ноготь, чтобы отсоединить разъем кабеля ЖК-дисплея.

Разъемы ЖК-дисплея и дигитайзера находятся в одном узле кабеля, поэтому приподнимание разъема ЖК-дисплея должно отключить оба разъема. Дважды проверьте, что оба кабеля полностью отсоединены перед снятием дисплея.

При сборке телефона кабель ЖК-дисплея может отсоединиться от своего разъема. Пустой экран или белые полосы на дисплее могут быть вызваны неплотным соединением. В таком случае снова подключите кабель и перезапустите телефон. Лучший способ перезапустить телефон — отключить и снова подключить батарею.

Снимите сборку передней панели с заднего корпуса.

Полностью выключите телефон перед извлечением SIM-карты и лотка.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты.

Нажмите инструментом для извлечения SIM-карты внутрь, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

Снимите сборку лотка SIM-карты с iPhone.

При обратной сборке убедитесь, что SIM-карта установлена в правильной ориентации относительно лотка.

Протолкните кончик лопатки между батареей и разъемом наушников, чтобы высвободить клейкую язычок батареи.

Оттяните клейкую язычок батареи от телефона.

Разрежьте черную клейкую язычок батареи между двумя белыми клеевыми полосами, разделив их.

Старайтесь держать полосы ровными и без складок во время этой операции; смятые полосы прилипнут друг к другу и порвутся вместо того, чтобы вытащиться целиком.

Медленно тяните одну из клеевых полос батареи от батареи в сторону нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полосы, пока она скользит из между батареей и задним корпусом. Для лучшего результата тяните полосу под углом 60º или меньше.

Аккуратно проведите полосой вокруг угла и вверх по стороне батареи. Следите, чтобы она не зацепилась за другие внутренние компоненты iPhone.

Полоса растянется во много раз от первоначальной длины. Продолжайте тянуть, при необходимости перехватывая полосу ближе к батарее, пока полоса полностью не освободится.

Повторите для удаления второй полосы.

Снимите батарею с iPhone.

Если одна или обе клейкие полосы порвутся, и вы не сможете достать их пинцетом, не поддёргивайте батарею из телефона. Продолжайте следующие шаги, чтобы безопасно удалить батарею.

Капните несколько капель изопропилового спирта (90% или выше) под батарею и дайте ему растечься вокруг клея, чтобы ослабить его. Изопропиловый спирт высокой концентрации действует как растворитель и испаряется без остатка, поэтому он не повредит iPhone.

Осторожно подденьте пластиковую карточку под батарею со стороны, ближайшей к плате логики.

Не поддевайте против платы логики, иначе вы можете повредить телефон.

Избегайте поддевания у верхнего края батареи, иначе вы можете повредить верхний шлейф компонента.

Проведите карточкой от верхней части батареи к нижней, двигая в направлении к краю корпуса.

При необходимости повторите ту же процедуру со стороны корпуса батареи.

Если батарея всё ещё приклеена к корпусу, следуйте нашим инструкциям по нагреву iOpener или используйте фен, чтобы нагреть клей, удерживающий батарею в заднем корпусе.

Положите iOpener плоско на заднюю сторону iPhone справа от камеры. Разгладьте его, чтобы обеспечить хороший контакт между задней частью iPhone и iOpener.

Оставьте пакет на iPhone примерно на 90 секунд перед попыткой снять батарею.

Если используете фен или строительный фен, нагревайте заднюю часть iPhone до состояния, когда она станет немного слишком горячей, чтобы трогать её рукой.

Не нагревайте батарею непосредственно.

Перегрев iPhone может привести к возгоранию батареи.

Поднимите и выньте аккумулятор из iPhone.

Если внутри телефона остался раствор на основе спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Не должно быть сопротивления. Если аккумулятор остаётся застрявшим, повторно разогрейте iOpener и подденьте снова.

Если запасной аккумулятор пришёл в пластиковом чехле, снимите его перед установкой, оттянув от гибкого кабеля.

Перед приклеиванием нового аккумулятора временно подключите разъём аккумулятора к гнезду на плате. Это гарантирует правильное выравнивание батареи в её углублении.

Приклейте аккумулятор, отключите его и продолжите сборку устройства.

Если у вашего нового аккумулятора отсутствуют установленные полоски клея, обратитесь к этому руководству для замены клейких лент.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Удалите два винта Phillips #000 длиной 1,6 мм, крепящие кронштейн переключателя блокировки.

Снимите этот зажим кронштейна кнопки блокировки и отложите в сторону.

При сборке убедитесь, что уголок направлен вправо.

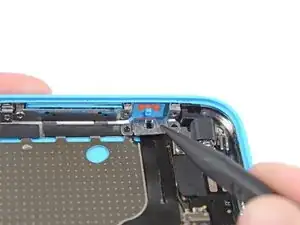

Используйте наконечник лопатки, чтобы откинуть кронштейн переключателя блокировки вниз.

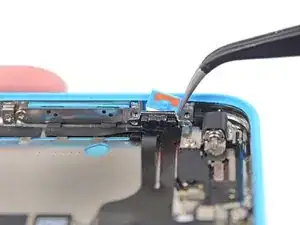

С помощью пинцета извлеките переключатель блокировки.

Обратите внимание на ориентировку при сборке: красная линия должна быть в верхней части кнопки. Выемка на задней стороне кнопки переключателя блокировки должна совпадать по положению и сцепляться с механическим переключателем на кабеле.

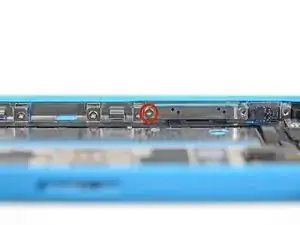

Удалите винт Phillips #000 длиной 1,6 мм, который фиксирует кронштейн регулятора громкости к боковой стенке.

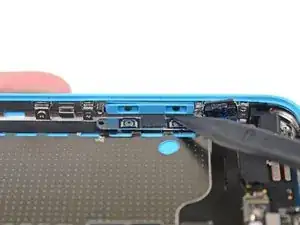

Используйте наконечник лопатки, чтобы отогнуть кронштейн регулятора громкости от боковой стенки.

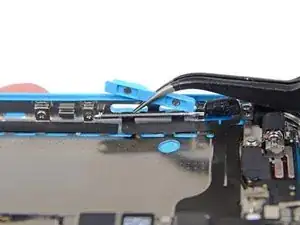

Снимите регулятор громкости.
