Замена задней крышки iPhone 6

Перед разборкой iPhone разрядите батарею ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два P2 пенталобовых винта длиной 3,6 мм рядом с разъемом Lightning.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полных инструкций по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски возле нижнего края iPhone непосредственно над кнопкой Home — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту для создания более сцепляющей поверхности.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Следите, чтобы присоски оставались выровненными. Если они начнут смещаться, ослабьте присоски слегка и выровняйте рычаги.

Вставьте инструмент для открытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, поверните ручку на четверть оборота.

Не вращайте более чем на четверть оборота за раз, и делайте паузу в несколько секунд между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti-Clamp, используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой Home.

Убедитесь, что присоска плотно прилегает к экрану, чтобы создать герметичное уплотнение.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Держа iPhone одной рукой, потяните присоску вверх, чтобы слегка отделить сборку передней панели от задней крышки.

Действуйте медленно и прикладывайте ровное, постоянное усилие. Сборка дисплея подгоняется плотнее, чем в большинстве устройств.

Используя пластиковый инструмент для открытия, аккуратно подкройте заднюю крышку, оттягивая её от сборки дисплея, продолжая тянуть присоской вверх.

Сборка передней панели удерживается несколькими защелками к задней крышке, поэтому может понадобиться сочетание присоски и пластикового инструмента для освобождения передней панели.

Потяните пластиковый выступ, чтобы снять вакуум с присоски.

Снимите присоску со сборки дисплея.

Откройте iPhone, откидывая конец передней панели с кнопкой Home от задней крышки, используя верхнюю часть телефона в качестве шарнира.

По верхнему краю передней панели несколько защелок образуют частичный шарнир.

При сборке совместите защелки чуть ниже верхнего края задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не будет заподлицо с верхним краем задней крышки.

Откройте дисплей примерно на 90º и опирайте его о что-либо, чтобы зафиксировать, пока вы работаете с телефоном.

В случае необходимости подойдет неоткрытая банка с напитком.

Добавьте резинку, чтобы удерживать дисплей в зафиксированном положении во время работы. Это предотвратит ненужную нагрузку на кабели дисплея.

Удалите следующие крестовые винты с кронштейна разъема батареи:

Один винт 2,2 мм

Один винт 3,2 мм

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается в то же место, чтобы не повредить телефон.

Снимите металлический кронштейн разъема батареи с iPhone.

Используйте пластиковый инструмент для открытия, чтобы осторожно приподнять разъем батареи от гнезда на плате.

Следите, чтобы поднимался только разъем батареи, а не гнездо на плате. Если вы будете поднимать гнездо на плате, вы можете полностью сломать разъем.

Удалите следующие пять крестовых винтов, закрепляющих кронштейн кабелей сборки передней панели:

Три винта 1,2 мм

Один винт 1,7 мм

Один винт 3,1 мм

Неправильное размещение этих винтов при сборке приведет к необратимому повреждению платы iPhone.

Снимите кронштейн кабелей сборки передней панели с платы.

На следующих четырёх шагах аккуратно поддёргивайте только разъёмы кабелей, а не их гнёзда на плате.

Используйте медиатор или ноготь, чтобы отсоединить разъём кабеля фронтальной камеры и датчиков.

Используйте медиатор или ноготь, чтобы отсоединить разъём кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабель на этом шаге.

Используйте медиатор или ноготь, чтобы отсоединить разъём кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отскочить с разъёма. Это может привести к белым линиям или пустому экрану при включении телефона. В этом случае просто заново подключите кабель и выполните перезагрузку питания телефона. Лучший способ перезагрузить питание — отключить и снова подключить разъём батареи.

Используйте плоский конец медиатора, чтобы отсоединить разъём кабеля дигитайзера.

При подключении кабеля дигитайзера не нажимайте на центр разъёма. Нажмите на один край разъёма, затем на противоположный край. Нажатие по центру разъёма может согнуть компонент и повредить дигитайзер.

Снимите переднюю панель в сборе с заднего корпуса.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительная сила.

Удалите узел лотка SIM-карты из iPhone.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована относительно лотка.

Используйте плоский конец медиатора, чтобы отсоединить кабель в сборе разъёма Lightning и отогнуть его в сторону от динамика.

Используйте острый конец медиатора, чтобы приподнять разъём антенного кабеля с его гнезда на плате.

Удалите следующие винты Phillips с верхнего кабельного кронштейна:

Один винт 2,9 мм

Один винт 2,2 мм

Снимите верхний кабельный кронштейн с iPhone.

При отсоединении следующих разъёмов поддёргивайте только сам разъём, а не гнездо на плате, иначе вы рискуете получить необратимые повреждения.

Используйте плоский конец медиатора, чтобы приподнять разъём кабеля кнопки питания и подсветки.

Поднимите разъём кабеля регулятора громкости из его гнезда на плате.

Удалите следующие четыре винта Phillips с Wi‑Fi антенны:

Один винт 1,5 мм

Один винт 1,4 мм

Два винта 2,1 мм

Снимите Wi‑Fi антенну с iPhone.

Будьте осторожны, чтобы не касаться голыми пальцами контактов «металл‑к‑металлу» — используйте пинцет или перчатки. Масло с пальцев может нарушить проводимость. Если вы прикоснулись к этим компонентам, очистите их обезжиривателем, например спиртом, перед сборкой.

Удалите два винта Phillips 1,6 мм с заземляющего кронштейна.

Снимите заземляющий кронштейн с iPhone.

Удалите следующие винты Phillips, которые крепят наклонный кронштейн логической платы.

Один винт 2,6 мм

Один винт 1,3 мм, расположенный горизонтально в верхней боковой стенке iPhone.

Снимите наклонный кронштейн логической платы.

Удалите один винт Phillips 1,2 мм, крепящий антенный соединительный кабель к плате.

Используйте острый конец медиатора, чтобы отогнуть антенный соединительный кабель в сторону от логической платы.

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля камеры прямо вверх и извлечь его из гнезда на плате.

Обязательно подденьте только разъем, а не само гнездо, иначе вы можете вызвать необратимое повреждение платы.

Отогните кабель камеры вверх, чтобы он не мешал плате.

Удалите следующие винты, крепящие плату к задней крышке:

Два винта Phillips 1,9 мм

Один стоечный винт 2,3 мм

Стоечные винты лучше всего выкручивать с помощью специальной отвертки или биты для стоечных винтов.

В крайнем случае можно использовать небольшую плоскую отвертку — но соблюдайте повышенную осторожность, чтобы она не соскользнула и не повредила окружающие компоненты.

Используйте плоский конец лопатки, чтобы немного приподнять конец платы у разъема батареи, ровно настолько, чтобы можно было схватить её пальцами.

Вставляйте лопатку рядом с металлическими экранами под лотком для SIM-карты, чтобы не повредить чипы или гнезда.

Приподнимите конец платы у разъема батареи и вытяните её вверх и наружу из задней крышки.

Будьте осторожны, чтобы плата не зацепилась за кабели.

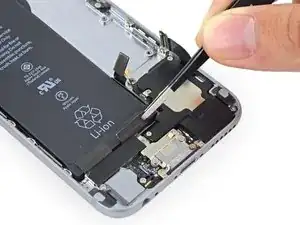

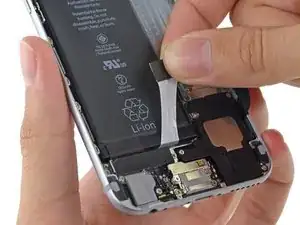

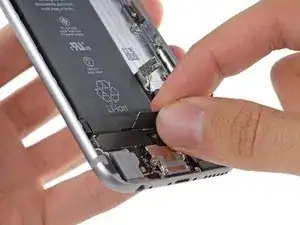

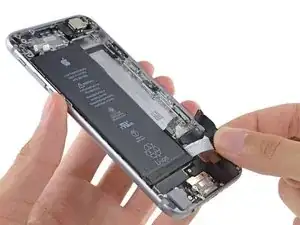

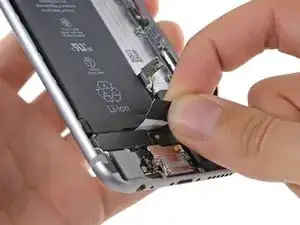

Отделите первую полоску клея батареи от нижнего правого края батареи.

Используйте пальцы или тупые пинцеты и будьте крайне осторожны при работе рядом с батареей — прокол литий‑ионной батареи может выделить опасные химические вещества и привести к возгоранию.

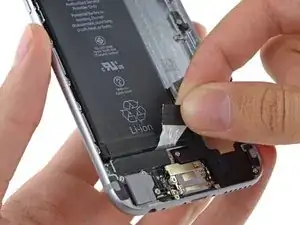

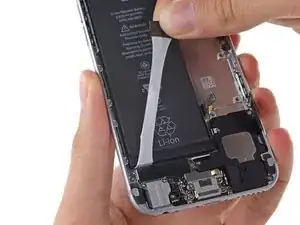

Осторожно тяните клеевую полоску батареи от батареи в направлении нижней части iPhone.

Старайтесь не тянуть в сторону батареи или нижних компонентов, иначе вы можете порвать полоску клея.

Продолжайте тянуть, позволяя полоске медленно выскользнуть из-под батареи и задней крышки. Когда почувствуете усиление сопротивления, прекратите тянуть и перейдите к следующему шагу.

Если полоски клея оторвутся в любой момент процесса, используйте пальцы или тупые пинцеты, чтобы достать оставшуюся часть клея, и продолжайте тянуть.

Если одна из клеевых полосок оторвется под батареей в ходе процедуры и не может быть извлечена, удалите оставшиеся полосы и затем перейдите к Step 44.

Когда вы почувствуете усиление сопротивления от клеевой полоски, аккуратно обведите её вокруг нижнего правого угла батареи.

Продолжайте тянуть клеевую полоску вверх и от правого края батареи, позволяя ей медленно выскользнуть из-под батареи и задней крышки, пока полоска полностью не выйдет из iPhone.

Не допускайте застревания клеевой полоски на разъеме батареи, иначе она может порваться или оторваться.

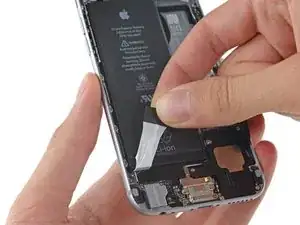

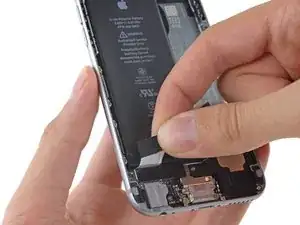

Отделите вторую клеевую полоску батареи от нижнего левого края батареи.

Снова аккуратно тяните клеевую полоску вверх и от батареи, позволяя ей медленно выскользнуть из-под батареи и задней крышки.

Продолжайте тянуть полоску, пока не почувствуете усиление сопротивления, затем остановитесь.

Когда вы почувствуете усиление сопротивления от клеевой полоски, аккуратно обведите её вокруг нижнего левого угла батареи.

Не допускайте застревания клеевой полоски на углу батареи, иначе она может порваться или оторваться.

Продолжайте тянуть полоску вверх и от левого края батареи, позволяя ей медленно выскользнуть из-под батареи и задней крышки, пока полоска полностью не выйдет из iPhone.

Если вам удалось успешно удалить обе клеевые полоски, пропустите два следующих шага и продолжите с Step 46.

Если какая-либо клеевая полоска оторвалась под батареей и не могла быть извлечена, продолжайте со следующим шагом.

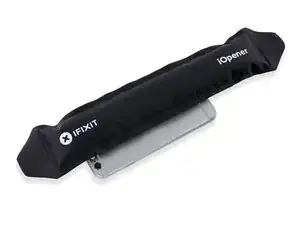

Если какая-либо из клеевых полос оторвалась и батарея осталась приклеена к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку непосредственно за батареей.

Вставьте пластиковую карту под край батареи со стороны платы.

Старайтесь держать карту как можно более ровно, чтобы не согнуть батарею — это может повредить её и привести к выделению опасных химических веществ.

При необходимости надавите картой в нескольких местах, чтобы разорвать клей за батареей.

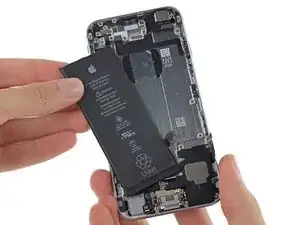

После отделения или поддевания всего клея извлеките батарею из iPhone.

При повторной установке батареи обратитесь к этому руководству, чтобы заменить клеевые полоски батареи.

Снимите любую ленту, закрывающую винт в верхнем левом углу задней камеры.

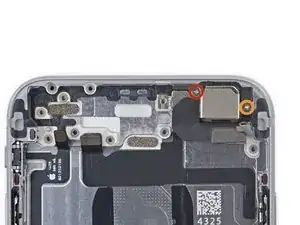

Удалите следующие винты Phillips #00 с кронштейна задней камеры:

Один винт 1,5 мм

Один винт 2,1 мм

Снимите кронштейн задней камеры.

Аккуратно отсоедините кабель антенного соединения от задней крышки.

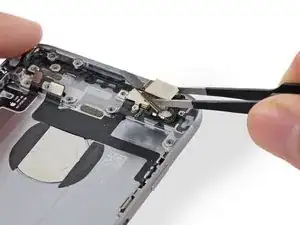

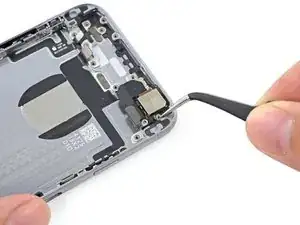

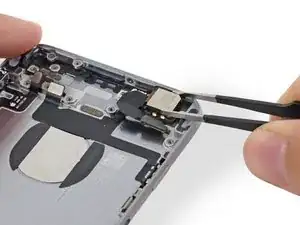

Снимите заднюю камеру с iPhone.

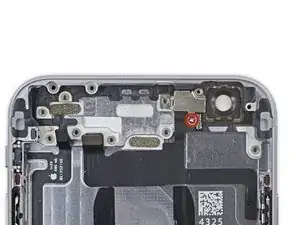

Удалите один винт Phillips #00 длиной 1,2 мм, фиксирующий кронштейн вспышки.

Снимите кронштейн вспышки с задней крышки.

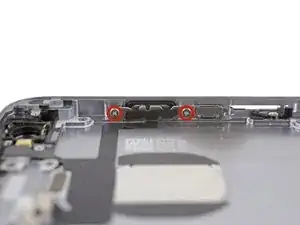

Удалите два винта Phillips #00 длиной 2,2 мм с кронштейна кнопки питания.

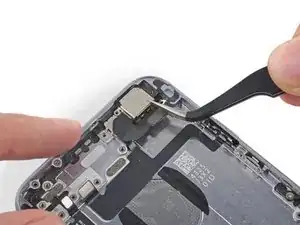

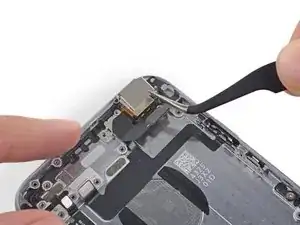

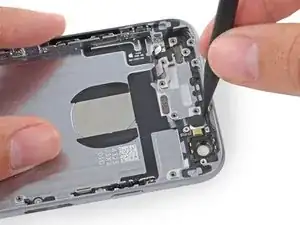

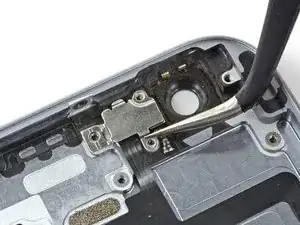

Используйте острый конец лопатки, чтобы аккуратно приподнять модули вспышки и микрофона из их отверстий в задней крышке.

Если вы встретите сильный клей, используйте пинцет, чтобы оторвать компоненты от задней крышки.

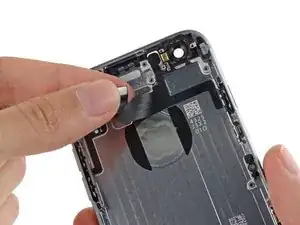

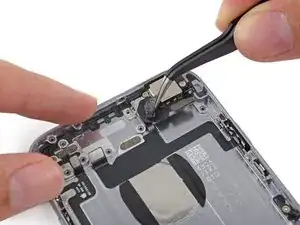

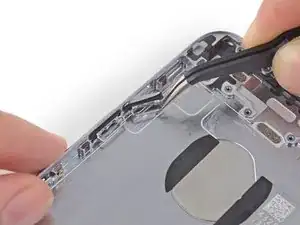

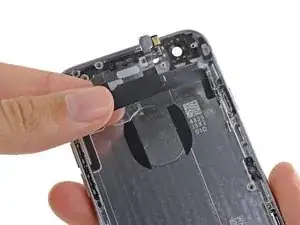

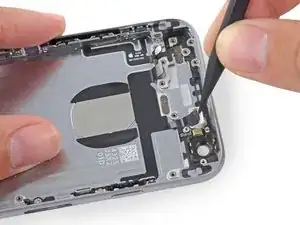

Начните отдирать кабель сборки вспышки/микрофона/кнопки питания от задней крышки, начиная с конца разъёма.

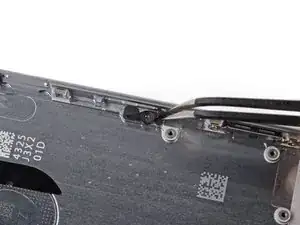

Продолжайте отдирать кабель, особенно аккуратно обращаясь с узкими участками кабеля.

Снимите кабель сборки вспышки/микрофона/кнопки питания с телефона.

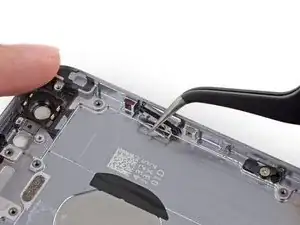

Возьмите кнопку питания за металлическую планку и потяните её, чтобы освободить от задней крышки.

Кнопка питания приклеена к корпусу уплотнительной прокладкой — тяните аккуратно, чтобы не порвать мембрану.

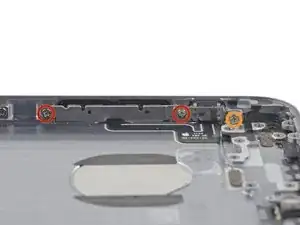

Удалите следующие винты Phillips #00 с кронштейнов кабеля управления громкостью:

Два винта длиной 2,3 мм

Один винт длиной 1,8 мм

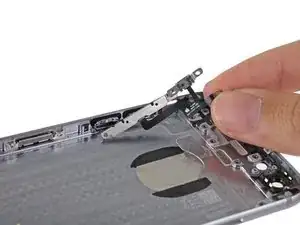

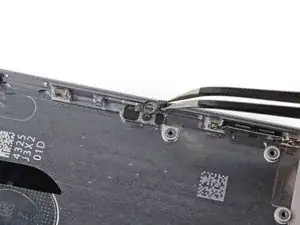

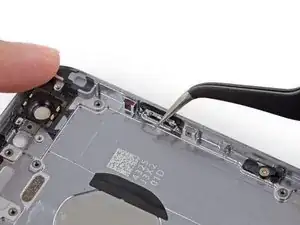

Оттяните кронштейны переключателя блокировки и кнопок управления громкостью от задней крышки, чтобы получить доступ к крышкам кнопок.

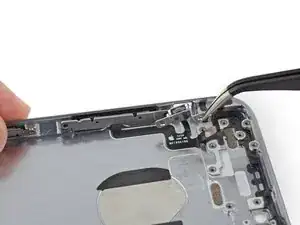

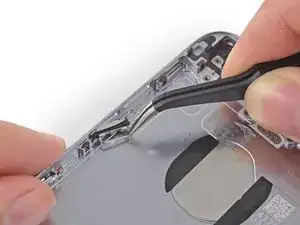

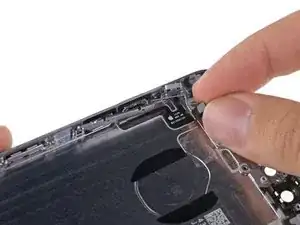

Начните отдирать кабель кнопок управления громкостью от задней крышки, начиная с конца разъёма.

Будьте осторожны при отрыве тонких участков кабеля от корпуса.

Снимите кабель кнопок управления громкостью с задней крышки.

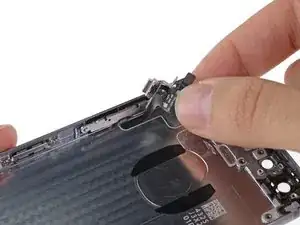

Потяните кнопки управления громкостью за металлическую планку, чтобы снять их с задней крышки.

Кнопки приклеены к корпусу уплотнительной прокладкой — тяните аккуратно, чтобы не порвать мембрану.

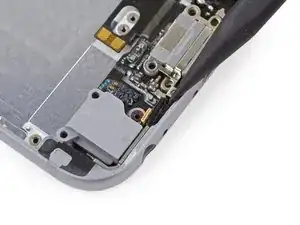

Удалите следующие четыре винта Phillips #00, фиксирующие динамик:

Два винта длиной 2,9 мм

Два винта длиной 2,3 мм

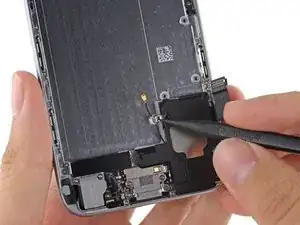

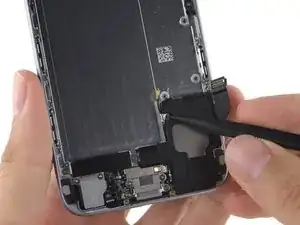

Используйте острый конец лопатки, чтобы отжать зажим кабеля антенного соединения от корпуса динамика.

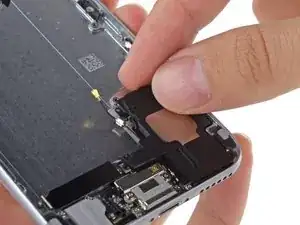

Поднимите динамик и выньте его из задней крышки.

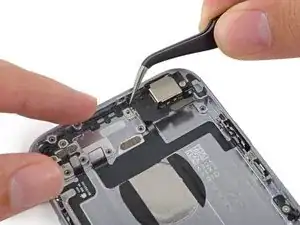

Удалите два винта Phillips #00 длиной 1,6 мм, фиксирующие вибромотор к задней крышке.

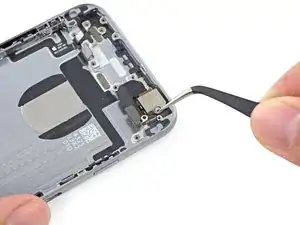

Снимите вибромотор с iPhone.

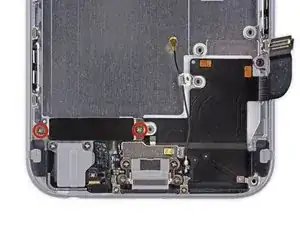

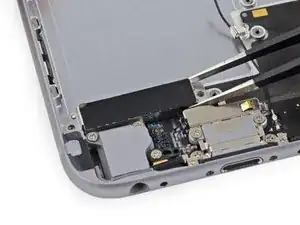

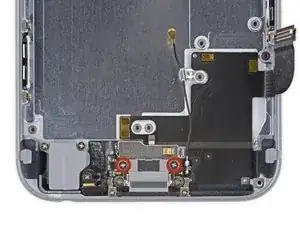

Удалите два винта Phillips #00 длиной 3,1 мм, фиксирующие кронштейн разъёма Lightning.

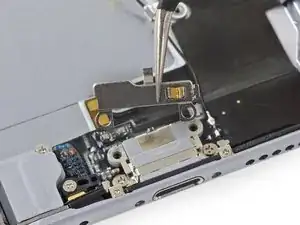

Снимите кронштейн крепления разъёма Lightning.

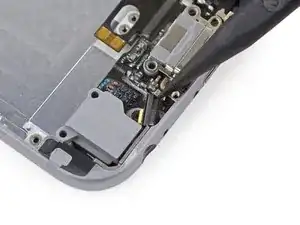

Удалите один плечевой винт Phillips #00 длиной 3,6 мм с кронштейна микрофона.

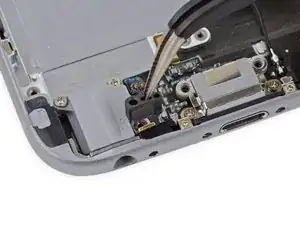

Снимите кронштейн микрофона с iPhone.

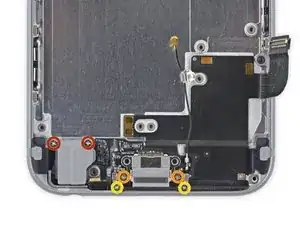

Удалите оставшиеся шесть винтов Phillips #00 с узла кабеля разъёма Lightning:

Два плечевых винта длиной 3,1 мм

Два винта длиной 1,7 мм

Два винта длиной 1,5 мм

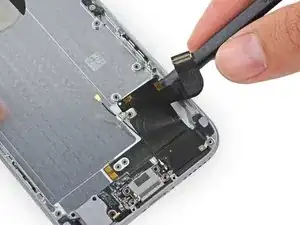

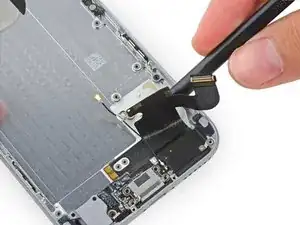

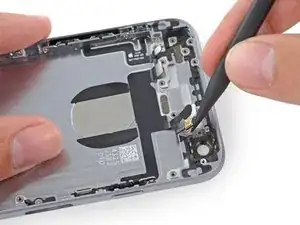

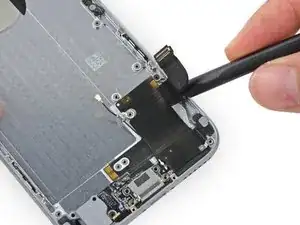

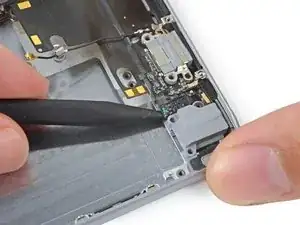

Используйте плоский конец лопатки, чтобы начать отдирать узел кабеля разъёма Lightning от задней крышки.

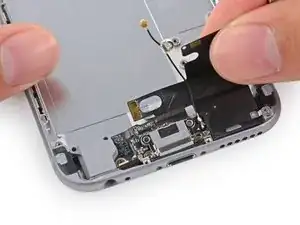

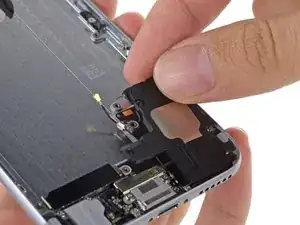

Аккуратно потяните сборку кабеля с разъёмом Lightning вверх, чтобы освободить её от стоек винтов вибромотора и динамика.

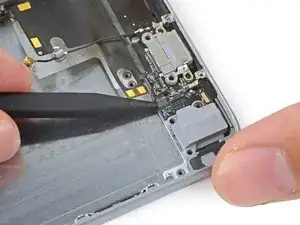

Используйте плоский конец лопатки, чтобы поддеть участок сборки кабеля с разъёмом Lightning и ослабить оставшийся клей.

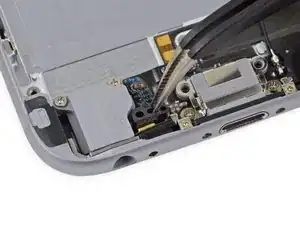

Используйте острый наконечник лопатки, чтобы выжать микрофонную часть сборки кабеля Lightning из её гнезда в задней крышке.

Осторожно проведите остриём лопатки под сборкой кабеля между разъёмом Lightning и разъёмом для наушников, чтобы освободить его от последнего слоя клея.

Используйте кончик лопатки, чтобы направить разъём для наушников из его гнезда в задней крышке.

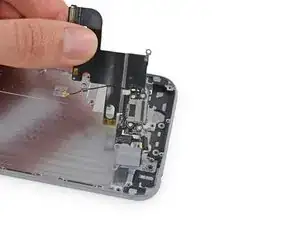

Удалите сборку кабеля с разъёмом Lightning из iPhone.

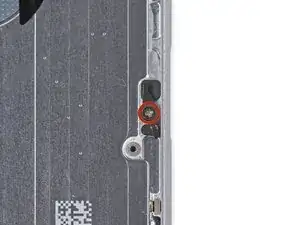

Удалите один винт Phillips #00 длиной 1,7 мм, фиксирующий рычаг извлечения SIM-карты.

Снимите рычаг извлечения SIM-карты с задней крышки.

Перед сборкой внимательно проверьте заменяемую заднюю крышку и убедитесь, что она содержит все те же детали, что и оригинальная задняя крышка. Перенесите все оставшиеся детали перед продолжением.
