Замена рычага выбивания SIM-карты для iPhone 6

Перед разборкой вашего iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите ваш iPhone перед началом разборки.

Уберите два винта P2 Pentalobe длиной 3.6 мм рядом с разъемом Lightning.

Следующие два шага демонстрируют Anti-Clamp, инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti-Clamp, перейдите вниз на три шага для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Потяните синий рычаг назад, чтобы разблокировать ручки Anti-Clamp.

Переместите ручки над любой из боковых граней вашего iPhone.

Расположите присоски рядом с нижним краем iPhone, чуть выше кнопки Home — одна спереди, другая сзади.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если вы обнаружите, что поверхность вашего iPhone слишком скользкая для Anti-Clamp, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Потяните синий рычаг вперед, чтобы заблокировать ручки.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут натягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать из выравнивания, немного ослабьте присоски и выровняйте ручки заново.

Вставьте открывающий инструмент под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, поворачивайте ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и подождите несколько секунд между поворотами. Позвольте Anti-Clamp и времени сделать за вас работу.

Пропустите следующие три шага.

Если у вас нет Anti-Clamp, используйте одну присоску, чтобы поднять переднюю панель:

Прикрепите присоску к экрану, чуть выше кнопки Home.

Убедитесь, что присоска прочно прикреплена к экрану для получения плотного уплотнения.

Если ваш дисплей сильно треснут, прикрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, вы можете наклеить присоску на разбитый экран с помощью супер-клея.

Держите iPhone одной рукой, потяните за присоску, чтобы немного отделить сборку передней панели от заднего корпуса.

Не торопитесь и прикладывайте постоянное, уверенное усилие. Сборка дисплея является значительно более плотной, чем у большинства устройств.

Используя пластиковый открывающий инструмент, начните аккуратно поддевать задний корпус, удаляя его от сборки дисплея, продолжая тянуть за присоску.

Существует несколько зажимов, удерживающих сборку передней панели на заднем корпусе, поэтому вам, возможно, потребуется использовать комбинацию присоски и пластикового открывающего инструмента, чтобы освободить сборку передней панели.

Потяните за пластиковую пимпочку, чтобы освободить вакуумное уплотнение на присоске.

Снимите присоску с сборки дисплея.

Откройте iPhone, от swinging'а конца передней панели с кнопкой Home от заднего корпуса, используя верхнюю часть телефона в качестве петли.

Несколько зажимов вдоль верхнего края передней панели образуют частичную петлю.

При сборке выровняйте зажимы прямо под верхним краем заднего корпуса. Затем сдвиньте переднюю панель вверх, пока ее верхний край не станет на одном уровне с верхним краем заднего корпуса.

Откройте дисплей под углом около 90º и оприте его о что-то, чтобы он оставался в вертикальном положении во время работы.

В критической ситуации непочный консервированный напиток отлично подходит для этого.

Добавьте резинку, чтобы надежно зафиксировать дисплей на месте, пока вы работаете. Это предотвратит ненужное напряжение на кабелях дисплея.

Удалите следующие винты Philipps из браслета разъема аккумулятора:

Один винт 2.2 мм

Один винт 3.2 мм

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается точно на то же место, откуда был снят, чтобы избежать повреждения вашего телефона.

Снимите металлический браслет разъема аккумулятора с iPhone.

Используйте пластиковый открывающий инструмент, чтобы аккуратно поддеть разъем аккумулятора из его гнезда на плате.

Будьте осторожны, чтобы поддевать только разъем аккумулятора, а не гнездо на плате. Если вы поддевете гнездо на плате, вы можете полностью сломать разъем.

Удалите следующие пять винтов Philipps, удерживающих браслет кабеля сборки передней панели:

Три винта 1.2 мм

Один винт 1.7 мм

Один винт 3.1 мм

Неправильное размещение этих винтов во время сборки приведет к постоянному повреждению платы вашего iPhone.

Удалите скобу кабеля сборки передней панели с логической платы.

В следующих четырех шагах будьте осторожны, чтобы поддевать только разъемы кабеля, а не их гнезда на логической плате.

Используйте лопатку или ноготь, чтобы отключить разъем кабеля фронтальной камеры и датчика.

Используйте лопатку или ноготь, чтобы отключить разъем кабеля кнопки домашнего экрана.

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабель на этом шаге.

Используйте лопатку или ноготь, чтобы отключить разъем кабеля передачи данных дисплея.

При сборке телефона кабель передачи данных дисплея может выскочить из разъема. Это может привести к появлению белых линий или черного экрана при включении телефона. Если это произойдет, просто подключите кабель снова и выполните цикл питания вашего телефона. Лучший способ выполнить цикл питания — отключить и снова подключить разъем батареи.

Используйте плоский край лопатки, чтобы отключить разъем кабеля digitizer.

При повторном подключении кабеля digitizer не нажимайте на центр разъема. Нажмите один конец разъема, затем нажмите противоположный конец. Нажатие в центре разъема может погнуть компонент и повредить digitizer.

Удалите сборку передней панели из заднего корпуса.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке для SIM-карты.

Нажмите, чтобы извлечь лоток.

Это может потребовать значительных усилий.

Удалите сборку лотка для SIM-карты из iPhone.

При повторной вставке SIM-карты убедитесь, что она в правильной ориентации относительно лотка.

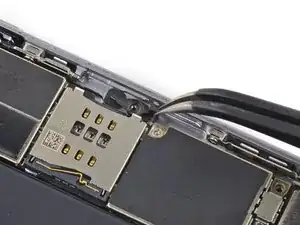

Удалите единственный винт Phillips #00 длиной 1.7 мм, укрепляющий рычаг извлечения SIM-карты.

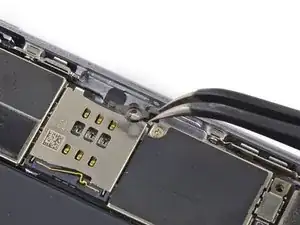

Удалите рычаг извлечения SIM-карты из iPhone.

Обратите внимание на ориентацию для сборки; более широкий конец должен совпадать с отверстием для извлечения SIM.
