Замена динамика iPhone 6

Перед разборкой iPhone разрядите батарею ниже 25%. Заряженная литий‑ионная батарея может воспламениться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски у нижнего края iPhone прямо над кнопкой «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, можно использовать ленту для создания более цепкой поверхности.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги заново.

Когда Anti‑Clamp создаст достаточно большой зазор, вставьте под экран медиатор для вскрытия.

Если Anti‑Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за один раз, и делайте паузу в несколько секунд между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, используйте одну присоску, чтобы приподнять передний модуль:

Нанесите присоску на экран прямо над кнопкой «Домой».

Убедитесь, что присоска плотно прилегает к экрану для надёжного уплотнения.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить к разбитому экрану суперклеем.

Держите iPhone одной рукой, а другой потяните присоску вверх, чтобы слегка отделить передний модуль от задней крышки.

Действуйте аккуратно и прилагайте устойчивое, равномерное усилие. Модуль дисплея сидит плотнее, чем у большинства устройств.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте заднюю крышку вниз, оттягивая её от модуля дисплея, при этом продолжайте тянуть присоску вверх.

Передний модуль закреплён несколькими защёлками к задней крышке, поэтому может потребоваться сочетание присоски и пластикового инструмента, чтобы освободить модуль дисплея.

Потяните за пластиковый выступ, чтобы снять вакуум с присоски.

Снимите присоску с модуля дисплея.

Откройте iPhone, откинув передний модуль от задней крышки в направлении кнопки «Домой», используя верхнюю часть телефона как шарнир.

Несколько защёлок вдоль верхнего края переднего модуля образуют частичный шарнир.

При сборке совместите защёлки чуть ниже верхнего края задней крышки. Затем сдвиньте передний модуль вверх, пока его верхний край не станет заподлицо с верхним краем задней крышки.

Откройте дисплей примерно на 90º и подпереть его чем‑то, чтобы он оставался в таком положении во время работы с телефоном.

В крайнем случае подойдёт неоткрытая консервная банка.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит излишнюю нагрузку на кабели дисплея.

Удалите следующие винты Phillips с кронштейна разъёма батареи:

Один винт 2,2 мм

Один винт 3,2 мм

Во время ремонта сохраняйте порядок винтов и возвращайте каждый винт на своё место, чтобы избежать повреждения телефона.

Снимите металлический кронштейн разъёма батареи с iPhone.

С помощью пластикового инструмента аккуратно подденьте разъём батареи, чтобы отжать его от гнезда на плате.

Старайтесь поддевать только разъём батареи, а не гнездо на плате. Если поддеть гнездо на плате, разъём может быть полностью повреждён.

Удалите следующие пять винтов Phillips, фиксирующих скобу кабеля сборки передней панели:

Три винта 1,2 мм

Один винт 1,7 мм

Один винт 3,1 мм

Неправильное размещение этих винтов при повторной сборке приведёт к необратимому повреждению платы логики iPhone.

Снимите скобу кабеля сборки передней панели с платы логики.

В следующих четырёх шагах аккуратно подденьте только разъёмы кабелей, а не их гнёзда на плате логики.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля фронтальной камеры и датчиков.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отсоединять или повторно подключать кабель в этом шаге.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля данных дисплея.

При повторной сборке дисплейный кабель может отстегнуться от разъёма. Это может привести к белым полосам или пустому экрану при включении телефона. В таком случае просто вновь подключите кабель и выполните цикл питания телефона. Лучший способ выполнить цикл питания — отключить и снова подключить разъём батареи.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля цифроанализатора.

При повторном подключении кабеля цифроанализатора не нажимайте в центре разъёма. Нажмите на один конец разъёма, затем на противоположный. Нажатие в центре может выгнуть компонент и повредить цифроанализатор.

Снимите сборку передней панели с заднего корпуса.

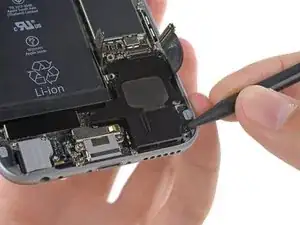

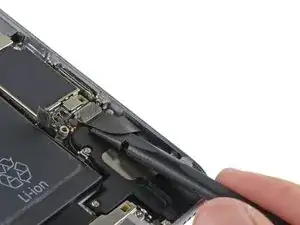

Используйте плоский конец лопатки, чтобы отсоединить кабель разъёма Lightning и отогнуть его в сторону от динамика.

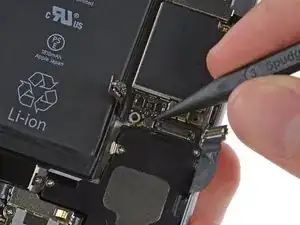

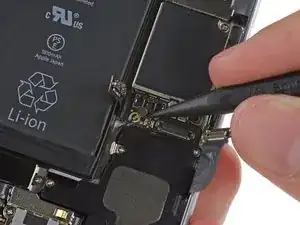

Используйте острый конец лопатки, чтобы приподнять разъём антенного кабеля от его гнезда на плате логики.

Удалите следующие четыре винта Phillips, фиксирующих динамик:

Два винта 2,9 мм

Два винта 2,3 мм

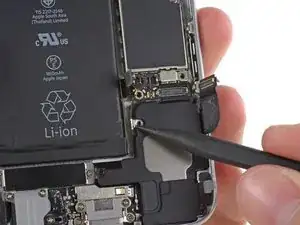

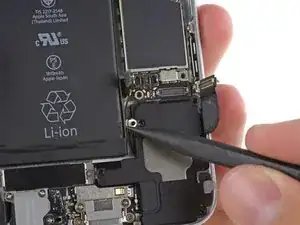

Используйте острый конец лопатки, чтобы отвести зажим антенны с корпуса динамика.

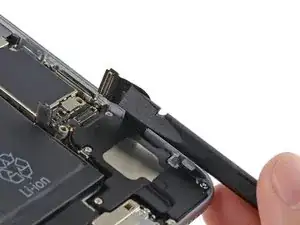

Используйте наконечник лопатки, чтобы поддеть динамик и вынуть его из заднего корпуса.

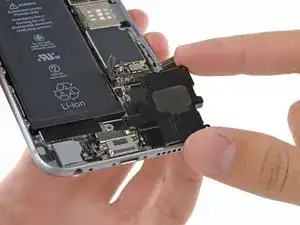

Уберите динамик из iPhone.
