Замена Wi‑Fi антенны (iPhone 6)

Перед разборкой iPhone разрядите батарею ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,6 мм рядом с разъемом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски у нижнего края iPhone прямо над кнопкой «Домой» — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, вы можете использовать ленту для создания более цепкой поверхности.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте открывающий медиатор под экран, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и делайте паузу на несколько секунд между поворотами. Дайте Anti‑Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, используйте одиночную присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска плотно прижата к экрану для хорошего уплотнения.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к разбитому экрану.

Держая iPhone одной рукой, потяните присоску вверх, чтобы слегка отделить сборку передней панели от задней крышки.

Не торопитесь и прикладывайте равномерную, постоянную силу. Сборка дисплея намного плотнее, чем в большинстве устройств.

С помощью пластикового инструмента для вскрытия аккуратно подденьте заднюю крышку вниз, отводя её от сборки дисплея, продолжая тянуть присоской вверх.

Сборка передней панели удерживается несколькими защёлками, поэтому может понадобиться сочетание присоски и пластикового инструмента для освобождения панели.

Потяните за пластиковый выступ, чтобы снять вакуум с присоски.

Снимите присоску с сборки дисплея.

Откройте iPhone, откинув конец передней панели с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона в качестве петли.

Несколько защёлок вдоль верхнего края передней панели образуют частичную петлю.

При сборке совместите защёлки чуть ниже верхнего края задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не сравняется с верхним краем задней крышки.

Откройте дисплей примерно на 90º и оприте его о что‑нибудь, чтобы он не падал, пока вы работаете с телефоном.

В крайнем случае, нераскрытая банка с напитком подойдёт.

Натяните резинку, чтобы зафиксировать дисплей на месте во время работы. Это предотвратит излишнее напряжение кабелей дисплея.

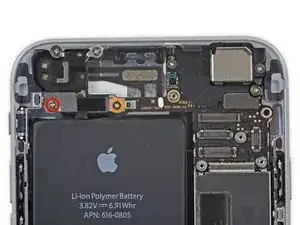

Удалите следующие винты Phillips с кронштейна разъёма батареи:

Один винт 2,2 мм

Один винт 3,2 мм

Во время ремонта следите за каждым винтом и возвращайте его именно в то место, откуда он был извлечён, чтобы не повредить телефон.

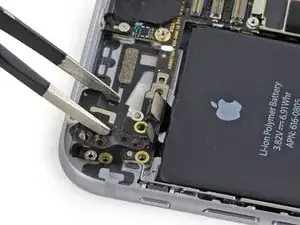

Снимите металлический кронштейн разъёма батареи с iPhone.

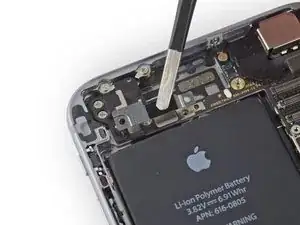

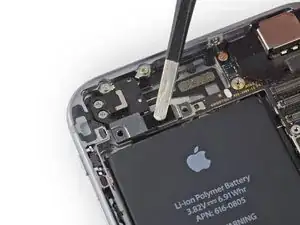

С помощью пластикового инструмента аккуратно подденьте разъём батареи, чтобы приподнять его из гнезда на плате.

Следите, чтобы вы поддевали только разъём батареи, а не гнездо на плате. Если вы подднёте гнездо на плате, вы можете полностью сломать разъём.

Удалите следующие пять винтов Phillips, крепящих кронштейн кабелей сборки передней панели:

Три винта 1,2 мм

Один винт 1,7 мм

Один винт 3,1 мм

Неправильное размещение этих винтов при сборке приведёт к необратимому повреждению платы iPhone.

Снимите кронштейн кабелей сборки передней панели с платы.

В следующих четырёх шагах осторожно поддёргивайте только разъёмы кабелей, а не их гнёзда на логической плате.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля фронтальной камеры и датчиков.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля кнопки «Домой».

Перед тем как отключать или подключать кабель на этом шаге, убедитесь, что батарея отключена.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля данных дисплея.

При повторной сборке дисплейный кабель может сойти с разъёма. Это может привести к появлению белых полос или пустому экрану при включении телефона. В этом случае просто снова подсоедините кабель и выполните цикл питания устройства. Лучший способ выполнить цикл питания — отключить и снова подключить разъём батареи.

Используйте плоский край лопатки, чтобы отсоединить разъём кабеля дигитайзера.

При повторном подключении кабеля дигитайзера не нажимайте по центру разъёма. Нажмите на один край разъёма, затем на противоположный. Нажатие в центре может деформировать компонент и повредить дигитайзер.

Снимите фронтальную сборку с заднего корпуса.

Удалите следующие винты Phillips с верхнего фиксирующего кронштейна кабелей:

Один винт 2,9 мм

Один винт 2,2 мм

Снимите верхний фиксирующий кронштейн кабелей с iPhone.

Удалите следующие четыре винта Phillips с антенны Wi‑Fi:

Один винт 1,5 мм

Один винт 1,4 мм

Два винта 2,1 мм

Снимите антенну Wi‑Fi с iPhone.

Будьте осторожны, не прикасайтесь голыми пальцами к контактным местам «металл‑к‑металлу» — используйте пинцет или перчатки. Масла с пальцев могут нарушить проводимость. Если вы коснулись этих компонентов, очистите их обезжиривателем, например стеклоочистителем или изопропиловым спиртом, перед сборкой.
