Замена ЖК-экрана и дигитайзера iPhone 6

Перед разборкой iPhone разрядите аккумулятор до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два пенталобных винта P2 длиной 3,6 мм рядом с разъёмом Lightning.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и не допустите травм во время ремонта, заклеив стекло лентой.

Наклейте накладывающиеся полосы прозрачной упаковочной ленты на дисплей iPhone, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и обеспечит конструктивную прочность при поддевании и поднятии дисплея.

Наденьте защитные очки, чтобы защитить глаза от выпадения стеклянных осколков во время ремонта.

Если разбитое стекло мешает присоске схватиться в следующих шагах, попробуйте сложить прочную ленту (например, клейкую ленту) в ручку и поднять дисплей с её помощью.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски ближе к нижнему краю iPhone сразу над кнопкой «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту, чтобы сделать поверхность более сцепляющей.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают сдвигаться, слегка ослабьте присоски и выровняйте рычаги заново.

Вставьте медиатор под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и подождите несколько секунд между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti-Clamp, используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска плотно прижата к экрану для создания надёжного уплотнения.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к разбитому экрану.

Держите iPhone одной рукой, тяните присоску вверх, чтобы слегка отделить узел передней панели от задней крышки.

Действуйте медленно и прикладывайте равномерное, постоянное усилие. Узел дисплея подогнан плотнее, чем в большинстве устройств.

С помощью пластикового инструмента для открывания аккуратно подденьте заднюю крышку вниз, отводя её от узла дисплея, продолжая тянуть присоску вверх.

У передней панели есть несколько крепёжных защёлок к задней крышке, поэтому может потребоваться сочетание присоски и пластикового инструмента, чтобы освободить переднюю панель.

Потяните за пластиковый выступ, чтобы снять вакуумное уплотнение на присоске.

Снимите присоску с узла дисплея.

Откройте iPhone, отводя конец передней панели с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как петлю.

Несколько защёлок вдоль верхнего края передней панели образуют частичную петлю.

При обратной сборке совместите защёлки прямо под верхним краем задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не окажется заподлицо с верхним краем задней крышки.

Откройте дисплей примерно на 90º и подпереть его чем-то, чтобы он оставался в поднятом положении во время работы с телефоном.

В крайнем случае хорошо подойдёт неоткрытая банка с напитком.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерную нагрузку на кабели дисплея.

Снимите следующие винты Phillips с кронштейна разъёма батареи:

Один винт 2,2 мм

Один винт 3,2 мм

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается точно в то же место, чтобы избежать повреждения телефона.

Снимите металлический кронштейн разъёма батареи с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять разъём батареи от его гнезда на плате.

Осторожно: приподнимайте только сам разъём батареи, а не гнездо на плате. Если приподнимать гнездо на плате, вы можете полностью сломать разъём.

Снимите следующие пять винтов Phillips, фиксирующих кронштейн кабеля сборки передней панели:

Три винта 1,2 мм

Один винт 1,7 мм

Один винт 3,1 мм

Неправильное расположение этих винтов при сборке приведёт к необратимому повреждению платы iPhone.

Снимите кронштейн кабеля сборки передней панели с платы.

На следующих четырёх шагах приподнимайте только разъёмы кабелей, а не их гнёзда на плате.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля фронтальной камеры и датчиков.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабель в этом шаге.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отсоединиться от разъёма. Это может привести к появлению белых полос или пустого экрана при включении телефона. Если это произошло, просто снова подсоедините кабель и выполните перезагрузку питания. Лучший способ перезагрузить питание — отключить и снова подключить разъём батареи.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля дигитайзера.

При повторном подключении кабеля дигитайзера не нажимайте посередине разъёма. Нажмите на один край разъёма, затем на противоположный край. Нажатие в центре разъёма может согнуть компонент и повредить дигитайзер.

Снимите сборку передней панели с задней крышки.

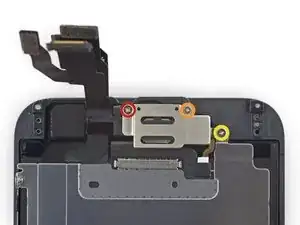

Снимите следующие винты Phillips с кронштейна динамика разговорного и фронтальной камеры:

Один винт 2,3 мм

Один винт 3,0 мм

Один винт 2,2 мм

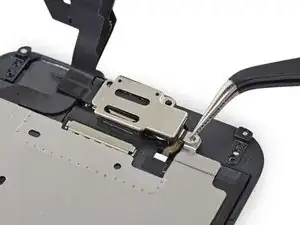

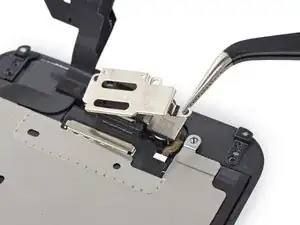

Снимите кронштейн динамика разговорного и фронтальной камеры с передней панели.

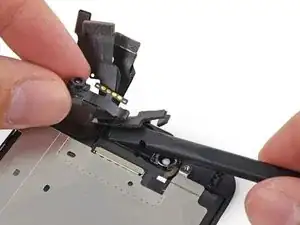

Подденьте фронтальную камеру и выньте её из углубления в передней панели.

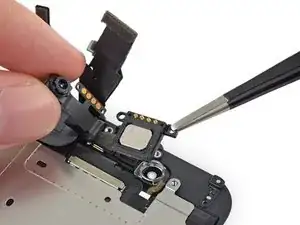

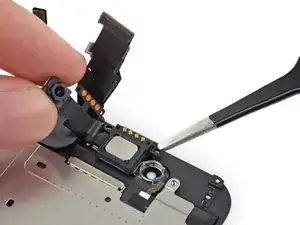

Держав фронтальную камеру в стороне, снимите разговорный динамик с передней панели.

Старайтесь не прикасаться к контактам на динамике или кабеле — кожные масла могут их повредить и нарушить соединение. Если вы случайно коснулись, очистите контакты небольшим количеством изопропилового спирта и дайте им высохнуть на воздухе несколько минут.

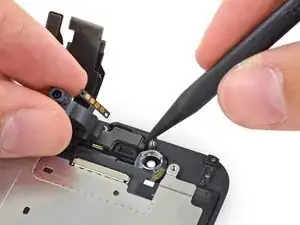

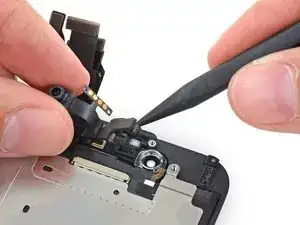

Держав фронтальную камеру в стороне, используйте острый конец лопатки, чтобы поджать датчик окружающего освещения и вынуть его из углубления в передней панели.

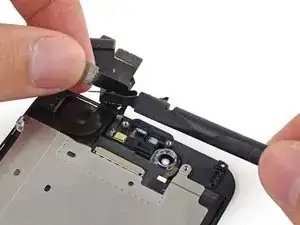

Подогните кабель фронтальной камеры и датчиков вверх, чтобы получить доступ к микрофону.

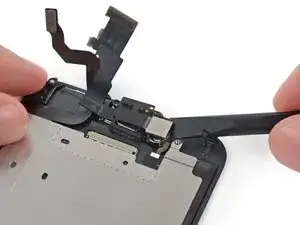

Осторожно оторвите конец кабеля с микрофоном от клея, прикрепляющего его к передней панели, используя острый конец лопатки.

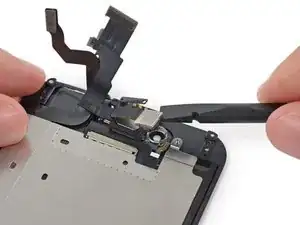

Снимите кабель фронтальной камеры и датчиков с передней панели.

Снимите два винта Phillips 1,9 мм, фиксирующие кронштейн кнопки «Домой».

Снимите кронштейн кнопки «Домой» с передней панели.

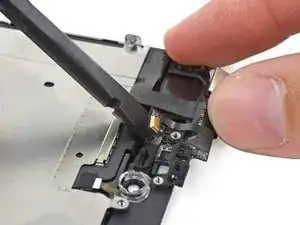

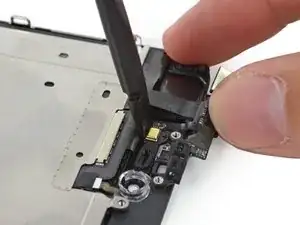

Используйте острый конец лопатки, чтобы отсоединить разъём кабеля кнопки «Домой», поддев его вверх и отводя от кнопки.

Резиновая мембрана вокруг кнопки «Домой» очень тонкая и легко рвётся.

Нанесите умеренное тепло (iOpener, тепловой пистолет или фен), чтобы размягчить клей, фиксирующий мембрану кнопки «Домой».

Пальцем приложите сильное и равномерное давление к кнопке «Домой» с передней стороны сборки дисплея, пока мембрана не начнёт отделяться от передней панели.

Не проталкивайте кнопку «Домой» полностью через панель — нужно освободить только угол, чтобы затем поддеть её монтажной лопаткой.

Осторожно отлепите кнопку «Домой» от дисплея, поддев её монтажной лопаткой и постепенно снимая.

Используйте острый конец монтажной лопатки, чтобы аккуратно отделить кабель кнопки «Домой» от клея, фиксирующего его на передней панели.

Если кабель не отделяется легко, используйте iOpener или фен, чтобы размягчить клей, и попробуйте снова. Будьте осторожны, чтобы не повредить кабель.

После того как весь клей отделён, снимите кнопку «Домой» с передней панели.

Если вы заменяете разбитую переднюю панель, на кнопке «Домой» могут остаться осколки стекла. Аккуратно удалите оставшееся стекло перед переносом кнопки на новый дисплей.

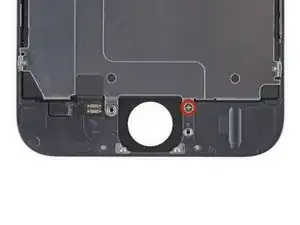

Ваша запасная деталь может поставляться с дополнительным винтом Phillips, уже установленным слева от кнопки «Домой». Удалите лишний винт, чтобы затем можно было установить кронштейн кнопки «Домой».

Удалите следующие винты Phillips #00, фиксирующие защитную пластину ЖК‑экрана на передней панели:

Один винт 1,7 мм

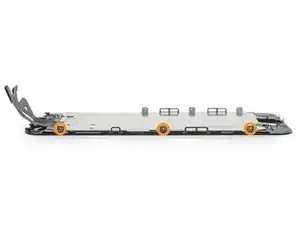

Шесть винтов по 1,6 мм (три с каждой стороны)

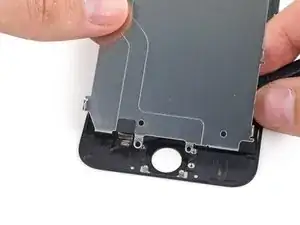

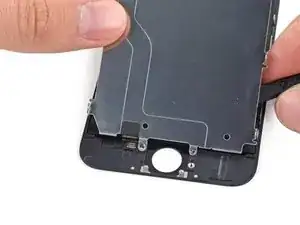

Приподнимите конец защитной пластины ЖК‑экрана со стороны фронтальной камеры.

Не пытайтесь полностью снять защитную пластину, она всё ещё прикреплена к передней панели кабелем кнопки «Домой», приклеенным снизу.

Просуньте острый конец монтажной лопатки за защитную пластину и аккуратно отлепите кабель кнопки «Домой» от передней панели.

Будьте крайне осторожны при отлеплении кабеля кнопки «Домой». Это хрупкий кабель. Если вы ощущаете больше чем лёгкое сопротивление, прекратите и примените тепло феном или iOpener, чтобы размягчить клей, затем попробуйте снова.

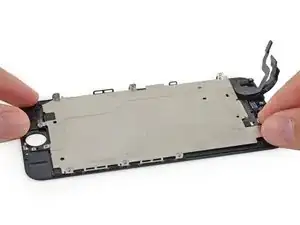

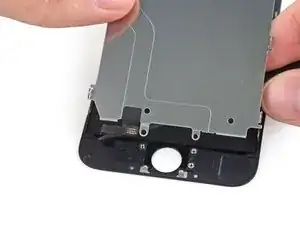

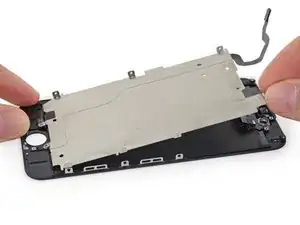

Снимите защитную пластину ЖК‑экрана.
