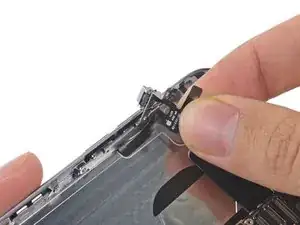

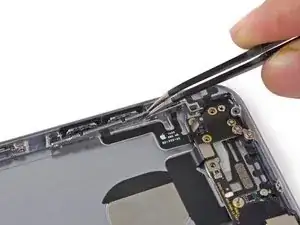

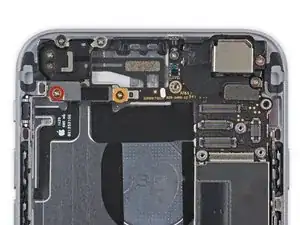

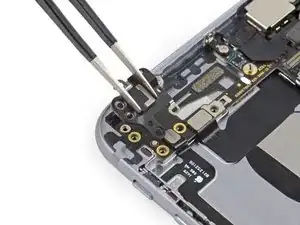

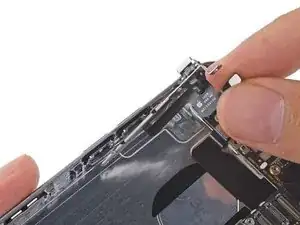

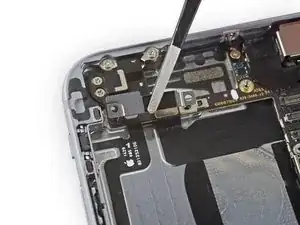

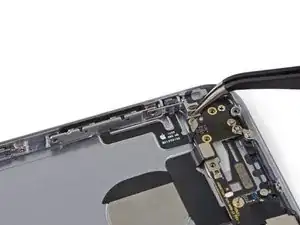

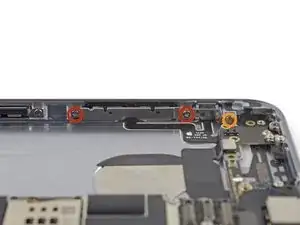

Замена кабеля регулировки громкости iPhone 6

Телефоны

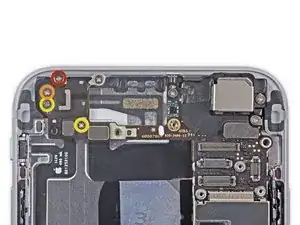

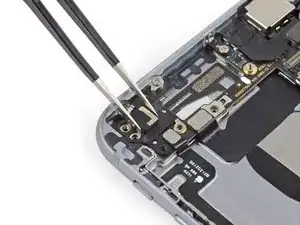

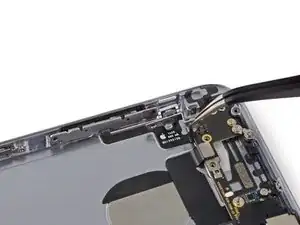

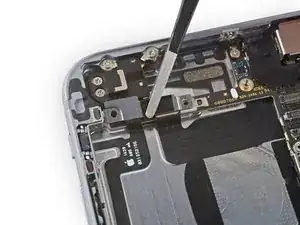

Используйте данное руководство, чтобы заменить неисправный кабель регулировки громкости — он включает электронные переключатели громкости вверх и вниз, а также переключатель режима звонка/тихого режима.

Если требуется заменить только верхние крышки кнопок, мы также подготовили отдельное руководство: Замена кнопок регулировки громкости iPhone 6

Шаг 1

Перед разборкой iPhone разрядите аккумулятор до уровня ниже 25%. Заряженный литий-ионный аккумулятор может воспламениться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Выкрутите два винта P2 Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

Шаг 2

Следующие два шага демонстрируют использование Anti-Clamp — инструмента, разработанного нами для упрощения процесса открытия. Если Вы не используете Anti-Clamp, пропустите три следующих шага, чтобы перейти к альтернативному методу.

Подробные инструкции по использованию Anti-Clamp доступны в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски около нижнего края iPhone, сразу над кнопкой «Домой» — одну спереди, другую сзади.

Сожмите присоски, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая для надёжного удержания Anti-Clamp, Вы можете использовать скотч для увеличения сцепления.

Шаг 3

Передвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они смещаются, немного ослабьте присоски и выровняйте рычаги.

Вставьте инструмент для открытия под экран, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не поворачивайте ручку более чем на четверть оборота за раз, и делайте паузу на несколько секунд между вращениями. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Шаг 4

Если у Вас нет Anti-Clamp, используйте одну присоску для подъёма передней панели:

Плотно прижмите присоску к экрану сразу над кнопкой «Домой».

Убедитесь, что присоска надёжно закреплена на экране, чтобы обеспечить плотное прилегание.

Если дисплей сильно повреждён, покрытие его прозрачной упаковочной плёнкой позволит присоске зафиксироваться. В качестве альтернативы можно использовать прочный скотч. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Шаг 5

Удерживая iPhone одной рукой, потяните вверх за присоску, чтобы немного отделить переднюю панель от задней крышки.

Действуйте медленно и прилагайте постоянное усилие. Сборка дисплея прилегает значительно плотнее, чем в большинстве других устройств.

Используя пластиковый инструмент, начните аккуратно поддевать заднюю крышку вниз, отводя её от сборки дисплея, одновременно продолжая тянуть вверх за присоску.

Несколько защёлок удерживают переднюю панель на задней крышке, поэтому может потребоваться комбинированное использование присоски и пластикового инструмента для отделения передней панели.

Шаг 6

Потяните за пластиковый выступ, чтобы снять вакуумную фиксацию присоски.

Снимите присоску с передней панели.

Шаг 7

Откройте iPhone, отводя конец передней панели с кнопкой «Домой» в сторону, используя верхнюю часть корпуса в качестве шарнира.

Несколько защёлок вдоль верхнего края передней панели образуют частичный шарнир.

При сборке совместите защёлки чуть ниже верхнего края задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не окажется заподлицо с краем задней крышки.

Шаг 8

Откройте дисплей примерно на 90 градусов и оперетьте его о что-нибудь, чтобы он оставался в открытом положении во время работы.

В экстренном случае подойдёт невскрытая жестяная банка с напитком.

Зафиксируйте дисплей резинкой, чтобы он оставался на месте во время работы. Это предотвратит излишнюю нагрузку на кабели дисплея.

Шаг 9

Выкрутите следующие винты Phillips с кронштейна разъёма аккумулятора:

Один винт 2,2 мм

Один винт 3,2 мм

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место, чтобы избежать повреждения телефона.

Шаг 10

Снимите металлический кронштейн разъёма аккумулятора с iPhone.

Шаг 11

Используйте пластиковый инструмент, чтобы аккуратно поддеть разъём аккумулятора и отсоединить его от разъёма на системной плате.

Следите, чтобы поддевать только разъём аккумулятора, а не сам разъём на системной плате. Если поддеть разъём на системной плате, можно полностью повредить соединение.

Шаг 12

Выкрутите пять винтов Phillips, крепящих кронштейн кабеля передней панели:

Три винта 1,2 мм

Один винт 1,7 мм

Один винт 3,1 мм

Неправильная установка этих винтов при сборке приведёт к необратимому повреждению системной платы iPhone.

Шаг 13

Снимите кронштейн кабеля передней панели с платы.

Шаг 14

В следующих четырёх шагах убедитесь, что поддеваете только разъёмы кабелей, а не их гнёзда на плате.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля фронтальной камеры и датчиков.

Шаг 15

Используйте лопатку или ноготь, чтобы отключить разъём кабеля кнопки «Домой».

Шаг 16

Перед отключением или подключением кабеля на этом шаге обязательно отсоедините батарею.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля дисплея.

При сборке телефона кабель дисплея может случайно отсоединиться. Это может привести к появлению белых линий на экране или его отключению при включении телефона. В этом случае просто снова подключите кабель и перезагрузите телефон. Лучший способ перезагрузки — отключить и снова подключить разъём батареи.

Шаг 17

Используйте плоский конец лопатки, чтобы отключить разъём кабеля цифрового преобразователя.

При подключении кабеля цифрового преобразователя не надавливайте на центр разъёма. Нажимайте сначала на один край разъёма, затем на противоположный. Нажатие в центр может привести к изгибу компонента и повреждению цифрового преобразователя.

Шаг 18

Снимите переднюю панель с задней крышки.

Шаг 19

Отогните первую наклейку клеевой ленты батареи от нижнего правого края батареи.

Используйте пальцы или тупые пинцеты. Будьте особенно осторожны при работе рядом с батареей — прокол литий-ионной батареи может привести к выделению опасных химических веществ и возгоранию.

При желании перед продолжением можно удалить два винта крепления вибромотора, затем извлечь его, чтобы обеспечить больше пространства для успешного извлечения клеевых полос.

Шаг 20

Стремитесь держать полосы ровно и без складок в ходе процедуры; мятые полосы прилипают друг к другу и рвутся, вместо того чтобы выходить цельными.

Медленно тяните клеевую полосу от батареи к нижней части iPhone.

Чтобы не порвать клеевую полосу, будьте осторожны и не зацепите её за вибромотор или другие компоненты возле батареи.

Тяните плавно, сохраняя постоянное натяжение полосы до тех пор, пока она не выйдет из-под батареи. Для наилучшего результата тяните полосу под углом 60° или меньше.

Полоса растягивается в несколько раз по сравнению с исходной длиной. Продолжайте тянуть, при необходимости перехватывая полосу ближе к батарее.

Если полоса обрывается, аккуратно попробуйте извлечь её с помощью пинцета (не повреждая батарею) и продолжайте тянуть. Если полоса обрывается под батареей и не поддаётся извлечению, продолжайте выполнять следующие шаги.

Шаг 21

Повторите то же самое со второй полосой.

При удалении второй полосы придерживайте батарею, иначе при отсоединении полоса может резко сдвинуть батарею.

Если клеевая лента обрывается под батареей и не поддаётся извлечению, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи в месте обрыва.

Подождите около минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять батарею.

Не пытайтесь жёстко рычагом выдавить батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Не поддевайте рядом с платой, иначе можно повредить телефон.

Не вставляйте лопатку между кнопкой уменьшения громкости (-) и верхним краем батареи, иначе можно повредить кабель регулировки громкости под ней.

Чтобы узнать о других способах извлечения батареи, если обе клеевые полосы оборваны и не поддаются извлечению, перейдите к следующему шагу ниже.

Шаг 22

Если батарея остаётся приклеенной к задней крышке, нагрейте iOpener или воспользуйтесь феном, чтобы нагреть заднюю крышку прямо под батареей. Она должна быть слегка слишком горячей, чтобы можно было комфортно прикоснуться.

Затем используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять батарею.

Перегрев iPhone может привести к возгоранию батареи.

В качестве альтернативы, если батарея остаётся приклеенной к задней крышке, переверните iPhone и протяните кусок зубной нити или прочной верёвки за батарею. Затем медленно двигайте взад-вперёд, совершая пилкообразные движения, чтобы отделить клей.

Более прочная альтернатива нити — раскрученная гитарная струна, например, струна E калибра 0,009 из комплекта 12-струнных.

Шаг 23

Извлеките аккумулятор из iPhone.

Если в комплекте с новым аккумулятором идет пластиковый чехол, перед установкой снимите его, потянув в сторону от шлейфа.

Если в корпусе устройства остался спиртовой раствор, тщательно протрите его или дайте просохнуть перед установкой нового аккумулятора.

Перед фиксацией аккумулятора временно подключите разъем батареи к разъёму на материнской плате. Это обеспечит правильное выравнивание аккумулятора в посадочном месте.

Зафиксируйте батарею, отключите её и продолжите сборку устройства.

Если на новом аккумуляторе не нанесён клей, воспользуйтесь этим руководством, чтобы заменить клейкие полоски.

После сборки выполните жесткий сброс. Это может предотвратить ряд проблем и упростить диагностику.
