Замена кнопок регулировки громкости iPhone 6

Перед разборкой iPhone разрядите батарею ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном пробое.

Перед началом разборки выключите iPhone.

Удалите два винта P2 Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски у нижнего края iPhone непосредственно над кнопкой «Домой» — одну на передней панели, одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не прокручивайте более чем на четверть оборота за раз и делайте паузы между поворотами на несколько секунд. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti-Clamp, используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану непосредственно над кнопкой «Домой».

Убедитесь, что присоска прочно прижата к экрану, чтобы обеспечить герметичное сцепление.

Если дисплей сильно повреждён, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае, можно приклеить присоску к разбитому экрану суперклеем.

Держите iPhone одной рукой, тяните присоску вверх, чтобы слегка отделить модуль передней панели от задней крышки.

Действуйте медленно и прикладывайте постоянное сильное усилие. Сборка дисплея подгоняется значительно плотнее, чем у большинства устройств.

Используя пластиковый инструмент для открытия, аккуратно подденьте заднюю крышку, отодвигая её от модуля дисплея, продолжая тянуть присоску вверх.

Передняя панель крепится несколькими защёлками к задней крышке, поэтому может потребоваться сочетание присоски и пластикового инструмента, чтобы освободить модуль дисплея.

Потяните пластиковый выступ, чтобы удалить вакуумное уплотнение присоски.

Снимите присоску с модуля дисплея.

Откройте iPhone, отводя конец передней панели с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как петлю.

Несколько защёлок вдоль верхнего края передней панели образуют частичную петлю.

При сборке выровняйте защёлки чуть ниже верхнего края задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не станет заподлицо с верхним краем задней крышки.

Откройте дисплей примерно на 90º и подперите его чем-нибудь, чтобы он оставался зафиксированным, пока вы работаете с телефоном.

В крайнем случае подойдёт нераспечатанная консервированная банка.

Добавьте резинку, чтобы удерживать дисплей в надёжном положении во время работы. Это предотвратит чрезмерную нагрузку на кабели дисплея.

Удалите следующие винты Phillips, фиксирующие скобу разъёма аккумулятора:

Один винт 2,2 мм

Один винт 3,2 мм

Во время ремонта следите за каждым винтом и ставьте его обратно строго в то же место, чтобы не повредить телефон.

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Используя пластиковый инструмент для открытия, аккуратно подденьте разъём аккумулятора, чтобы отсоединить его от гнезда на плате.

Старайтесь поддевать только разъём аккумулятора, а не гнездо на плате. Если вы подднёте гнездо, вы можете полностью сломать разъём.

Удалите следующие пять винтов Phillips, закрепляющих скобу кабелей передней панели:

Три винта 1,2 мм

Один винт 1,7 мм

Один винт 3,1 мм

Неправильная установка этих винтов при сборке приведёт к необратимому повреждению платы iPhone.

Снимите кронштейн кабеля передней панели с логической платы.

На следующих четырех шагах осторожно подденьте только разъемы кабелей, а не их гнезда на плате.

С помощью лопатки или ногтя отсоедините разъем кабеля фронтальной камеры и датчика.

С помощью лопатки или ногтя отсоедините разъем кабеля кнопки «Домой».

Перед тем как отсоединять или снова подключать кабель в этом шаге, убедитесь, что аккумулятор отключен.

С помощью лопатки или ногтя отсоедините разъем кабеля данных дисплея.

При повторной сборке телефона кабель данных дисплея может отсоединиться от разъема. Это может привести к появлению белых полос или пустого экрана при включении телефона. Если это произошло, просто снова подключите кабель и выполните цикл питания телефона. Лучший способ выполнить цикл питания — отключить и снова подключить разъем аккумулятора.

Используйте плоский конец лопатки, чтобы отсоединить разъем кабеля цифроанализатора.

При подсоединении кабеля цифроанализатора не нажимайте по центру разъема. Нажмите на один конец разъема, затем на противоположный. Нажатие по центру разъема может изогнуть компонент и повредить цифроанализатор.

Снимите сборку передней панели с заднего корпуса.

Отогните первую клеевую вкладку аккумулятора от нижнего правого края батареи.

Используйте пальцы или тупые пинцеты и будьте особенно осторожны при работе рядом с аккумулятором — прокол литий-ионного аккумулятора может привести к выделению опасных химикатов и возгоранию.

По желанию, прежде чем продолжить, вы можете снять два винта Phillips, фиксирующие вибромотор, и вынуть вибромотор, чтобы получить больше пространства для извлечения липких лент аккумулятора.

Старайтесь держать полоски плоскими и без складок в ходе процедуры; смятые полоски будут слипаться и рваться вместо того, чтобы вытягиваться чисто.

Медленно тяните клеевую вкладку от батареи в направлении к нижней части iPhone.

Чтобы не порвать клейкую полоску, следите, чтобы она не зацепилась за вибромотор или другие компоненты рядом с батареей.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она не выйдет из-под батареи и заднего корпуса. Для наилучших результатов тяните под углом 60º или менее.

Полоска растянется в несколько раз по длине. Продолжайте тянуть и при необходимости снова возьмитесь за полоску ближе к батарее.

Если полоска рвётся, осторожно постарайтесь достать её пинцетом (не повредив батарею) и продолжите тянуть. Если полоска оторвалась под батареей и не поддаётся извлечению, продолжайте со следующими шагами.

Повторите для второй полоски.

Держите батарею при удалении второй полоски, иначе полоска может оторвать батарею и выбросить её при отделении от корпуса.

Если клей оторвётся и останется под батареей и его невозможно извлечь, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи в области оторвавшейся полоски(ок).

Подождите около минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять батарею.

Не пытайтесь выковыривать батарею силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею поддеванием инструментом.

Не поддевайте в область логической платы — вы можете повредить телефон.

Не вставляйте лопатку в область между кнопкой уменьшения громкости (-) и верхним краем батареи, иначе вы можете повредить лежащий под ней кабель управления громкостью.

Для других способов, если одна из клеевых полос оторвалась и не поддаётся извлечению, продолжайте со следующим шагом ниже.

Если батарея по-прежнему приклеена к заднему корпусу, подготовьте iOpener или используйте фен, чтобы нагреть задний корпус прямо за батареей. Он должен быть слегка слишком горячим для комфортного касания.

Затем используйте пластиковый инструмент для открывания, чтобы аккуратно приподнять батарею.

Перегрев iPhone может вызвать возгорание батареи.

В качестве альтернативы, если батарея остаётся приклеенной к заднему корпусу, переверните iPhone и проведите зубной нитью или прочной нитью за батареей. Затем медленно тяните взад‑вперёд пилящими движениями, чтобы отделить клей.

Более прочная альтернатива нити — нерастянутая струна для гитары, например струна 0.009 E из набора с 12 струнами.

Удалите аккумулятор из iPhone.

Если запасной аккумулятор поставлялся в пластиковом чехле, снимите чехол перед установкой, оттянув его от плоского кабеля.

Если в телефоне остался раствор на спиртовой основе, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед приклеиванием запасного аккумулятора временно подключите разъём аккумулятора к гнезду на плате. Это гарантирует правильное размещение аккумулятора в его посадочном гнезде.

Приклейте аккумулятор, затем отключите его и продолжите сборку устройства.

Если на новом аккумуляторе нет заранее установленных клейких лент, обратитесь к этому руководству для замены клейких полос.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить диагностику.

Удалите следующие винты Phillips #00 с верхнего кронштейна кабеля:

Один винт 2,9 мм

Один винт 2,2 мм

Снимите верхний кронштейн кабеля с iPhone.

Удалите следующие четыре винта Phillips #00 с контактного кронштейна:

Один винт 1,5 мм

Один винт 1,4 мм

Два винта 2,1 мм

Снимите контактный кронштейн с iPhone.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля управления громкостью от его гнезда.

Приподнимайте только разъём, а не гнездо на плате, иначе вы рискуете получить необратимые повреждения.

Удалите следующие винты Phillips #00 с кронштейнов кабеля управления громкостью:

Два винта 2,3 мм

Один винт 1,8 мм

Оттяните кронштейны переключателя блокировки и кнопок регулировки громкости от задней крышки, чтобы получить доступ к крышкам кнопок.

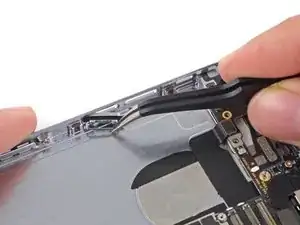

Начните отслаивать кабель кнопок регулировки громкости от задней крышки, начиная с конца, где находится разъём.

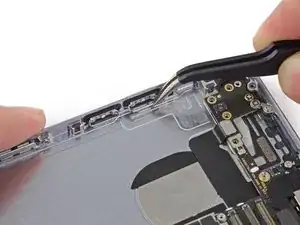

Будьте осторожны при отслаивании тонких участков кабеля от корпуса.

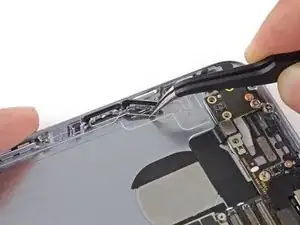

Удалите кабель кнопок регулировки громкости с задней крышки.

Снимите кнопки регулировки громкости, потянув их за металлическую планку.

Кнопки удерживаются на корпусе клейкой прокладкой, тяните аккуратно, чтобы не порвать мембрану.
