Замена вибромотора iPhone 6

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Снимите два винта P2 Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp смотрите в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски у нижнего края iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, можно использовать ленту для увеличения сцепления.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, ослабьте присоски и выровняйте рычаги.

Вставьте медиатор для вскрытия под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз, и подождите несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска надёжно прилегает к экрану, чтобы обеспечить плотное сцепление.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Держа iPhone одной рукой, потяните за присоску вверх, чтобы слегка отделить сборку передней панели от задней крышки.

Не торопитесь и прикладывайте равномерную, устойчивую силу. Сборка дисплея сидит гораздо плотнее, чем у большинства устройств.

Используя пластиковый инструмент для вскрытия, начните аккуратно поддеваеть заднюю крышку вниз, отводя её от сборки дисплея, продолжая тянуть присоской вверх.

Сборку передней панели удерживают несколько защёлок, поэтому может потребоваться комбинировать присоску и пластиковый инструмент для её освобождения.

Потяните пластиковый выступ, чтобы снять вакуумное уплотнение присоски.

Снимите присоску со сборки дисплея.

Откройте iPhone, отводя конец передней панели с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона в качестве шарнира.

Несколько защёлок вдоль верхнего края передней панели образуют частичный шарнир.

При сборке совместите защёлки прямо под верхним краем задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не станет заподлицо с верхним краем задней крышки.

Откройте дисплей примерно под углом 90º и подперните его, чтобы он держался, пока вы работаете с телефоном.

В крайнем случае отлично подходит нераскрытая банка напитка.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерную нагрузку на кабели дисплея.

Снимите следующие винты Phillips с кронштейна разъёма аккумулятора:

Один винт 2,2 мм

Один винт 3,2 мм

Во время ремонта следите за каждым винтом и возвращайте его на то же место, чтобы не повредить телефон.

Снимите металлический кронштейн разъёма аккумулятора с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём аккумулятора и отвести его вверх от гнезда на плате.

Старайтесь поддевать только разъём аккумулятора, а не гнездо на плате. Если вы подднёте гнездо платы, вы можете полностью сломать разъём.

Удалите следующие пять винтов с крестообразным шлицем, фиксирующих крепление кабеля переднего модуля:

Три винта 1.2 мм

Один винт 1.7 мм

Один винт 3.1 мм

Неправильное расположение этих винтов при сборке приведёт к необратимому повреждению платы логики вашего iPhone.

Снимите крепление кабеля переднего модуля с платы логики.

На следующих четырёх шагах осторожно подденьте только разъёмы кабелей, а не их гнёзда на плате логики.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля фронтальной камеры и датчиков.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля кнопки «Домой».

Убедитесь, что аккумулятор отключён, прежде чем отсоединять или заново подключать кабель на этом шаге.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля данных дисплея.

При повторной сборке телефона кабель данных дисплея может слететь с разъёма. Это может привести к появлению белых линий или к пустому экрану при включении телефона. В таком случае просто заново подключите кабель и выполните цикл питания телефона. Лучший способ выполнить цикл питания — отключить и снова подключить разъём аккумулятора.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля дигитайзера.

При повторном подключении кабеля дигитайзера не нажимайте по центру разъёма. Нажмите на один конец разъёма, затем на противоположный конец. Нажатие в центре разъёма может согнуть компонент и повредить дигитайзер.

Снимите передний модуль с заднего корпуса.

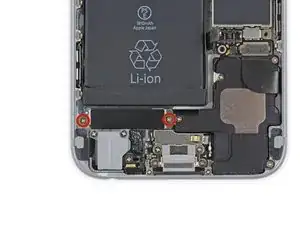

Удалите два винта Phillips #00 длиной 1.6 мм, фиксирующих вибромотор к заднему корпусу.

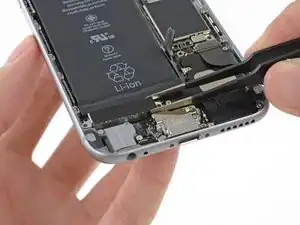

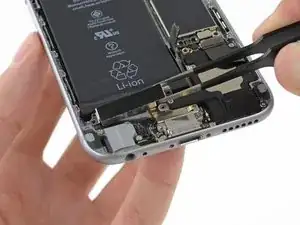

Снимите вибромотор с iPhone.
