Замена кабеля кнопки «Домой» на iPhone 6

Перед разборкой iPhone разрядите аккумулятор до уровня ниже 25%. Заряженная литий-ионная аккумуляторная батарея может загореться или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два винта P2 Pentalobe длиной 3,6 мм, расположенные рядом с разъёмом Lightning.

Следующие два шага демонстрируют использование Anti-Clamp — инструмента, разработанного нами для упрощения процесса открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного способа.

За полными инструкциями по использованию Anti-Clamp, ожидайте этого руководства.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски около нижнего края iPhone, сразу над кнопкой «Домой» — одну на передней панели, другую на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая для надёжного захвата Anti-Clamp, можно использовать ленту, чтобы улучшить сцепление.

Сдвиньте синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровнены друг относительно друга. Если они смещаются, немного ослабьте присоски и отрегулируйте положение рычагов.

Вставьте инструмент для вскрытия под экран, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не вращайте более чем на четверть оборота за раз, и ждите несколько секунд между вращениями. Дайте Anti-Clamp и времени выполнить свою работу.

Пропустите следующие три шага.

Если у вас нет Anti-Clamp, используйте одну присоску для подъёма передней панели:

Плотно прижмите присоску к экрану, сразу над кнопкой «Домой».

Убедитесь, что присоска плотно прилегает к экрану для герметичного соединения.

Если экран сильно треснул, покрыв его слоем прозрачной упаковочной ленты, можно обеспечить сцепление присоски. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если всё остальное не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Удерживая iPhone одной рукой, потяните присоску вверх, чтобы немного отделить переднюю панель от задней крышки.

Действуйте медленно и прилагайте постоянное усилие. Соединение дисплея значительно плотнее, чем у большинства устройств.

Используя пластиковый инструмент для вскрытия, начните аккуратно поддевать заднюю крышку вниз, отводя её от дисплея, при этом продолжая тянуть вверх за присоску.

Несколько защёлок удерживают переднюю панель на задней крышке, поэтому может потребоваться комбинировать использование присоски и пластикового инструмента для отсоединения передней панели.

Потяните за пластиковый выступ, чтобы снять вакуум с присоски.

Снимите присоску с передней панели.

Откройте iPhone, отклонив часть с кнопкой «Домой» передней панели в сторону от задней крышки, используя верхнюю часть корпуса как шарнир.

Несколько защёлок в верхней части панели образуют частичный шарнир.

При сборке совместите защёлки сразу под верхним краем задней крышки, затем сдвиньте переднюю панель вверх, пока её верхний край не окажется на одном уровне с задней крышкой.

Раскройте дисплей примерно на 90° и оперите его о какой-либо предмет, чтобы обеспечить устойчивость во время работы.

В крайнем случае хорошо подойдёт неоткрытая банка с напитком.

Закрепите дисплей резинкой, чтобы он не сдвигался во время работы. Это предотвратит чрезмерную нагрузку на кабели дисплея.

Удалите следующие винты Phillips из кронштейна разъёма аккумулятора:

Один винт 2,2 мм

Один винт 3,2 мм

Во время ремонта аккуратно отслеживайте каждый винт и убедитесь, что каждый возвращается на своё место, чтобы не повредить телефон.

Снимите металлический кронштейн разъёма аккумулятора с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём аккумулятора вверх из его гнезда на материнской плате.

Следите за тем, чтобы поддевать только разъём аккумулятора, а не гнездо на материнской плате. Если поддеть гнездо на материнской плате, можно полностью повредить соединитель.

Удалите следующие пять винтов Phillips, фиксирующих кронштейн кабеля передней панели:

Три винта 1,2 мм

Один винт 1,7 мм

Один винт 3,1 мм

Неправильная установка этих винтов при сборке приведёт к необратимому повреждению материнской платы iPhone.

Снимите скобу кабеля передней панели с логической платы.

В течение следующих четырёх шагов будьте осторожны: поддевайте только разъёмы кабелей, а не их гнёзда на логической плате.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля фронтальной камеры и датчиков.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля кнопки «Домой».

Перед отключением или подключением кабеля на этом шаге обязательно отключите аккумулятор.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отсоединиться. Это может привести к появлению белых линий или чёрного экрана при включении. Если это произойдёт, просто подключите кабель заново и перезагрузите телефон. Лучше всего перезагрузить телефон, отключив и снова подключив разъём аккумулятора.

Используйте плоский конец лопатки, чтобы отключить разъём кабеля цифрового преобразователя.

При подключении кабеля цифрового преобразователя не нажимайте по центру разъёма. Нажмите сначала на один конец разъёма, затем на противоположный. Нажатие в центре может привести к деформации компонента и повреждению цифрового преобразователя.

Снимите переднюю панель с задней панели.

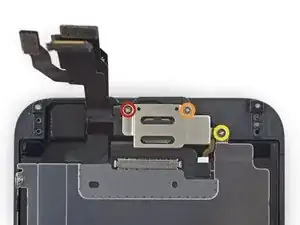

Открутите следующие винты с крепления динамика для разговора/фронтальной камеры:

Один винт 2,3 мм

Один винт 3,0 мм

Один винт 2,2 мм

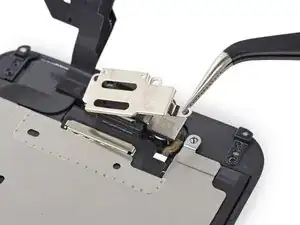

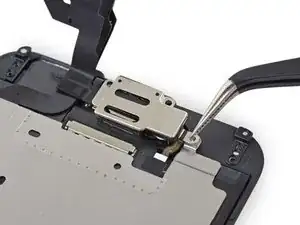

Снимите крепление динамика для разговора/фронтальной камеры с передней панели.

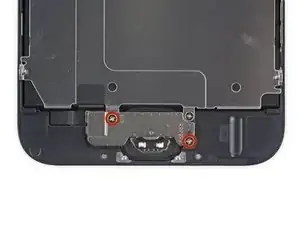

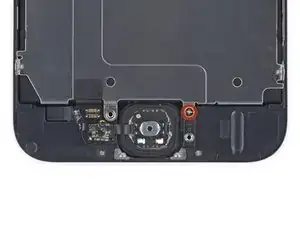

Открутите два винта Phillips #00 длиной 1,9 мм, крепящих скобу кнопки «Домой».

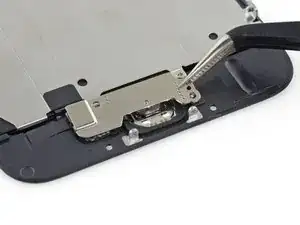

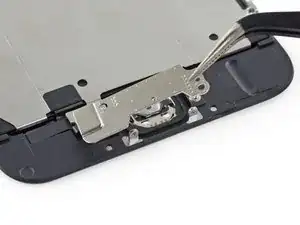

Снимите скобу кнопки «Домой» с передней панели.

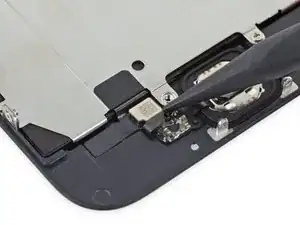

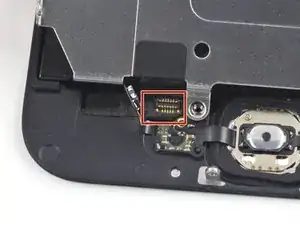

Используйте кончик лопатки, чтобы отключить разъём кабеля кнопки «Домой», нажав на него вверх и в сторону от кнопки.

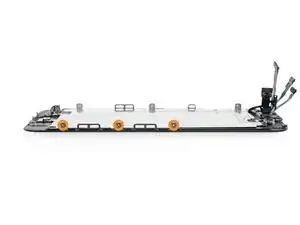

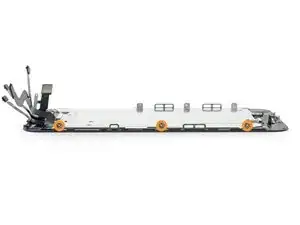

Открутите следующие винты Phillips #00, крепящие экран LCD к передней панели:

Один винт 1,7 мм

Шесть винтов 1,6 мм (по три с каждой стороны)

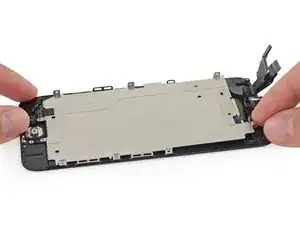

Немного приподнимите конец экрана LCD со стороны фронтальной камеры.

Не пытайтесь полностью снять экран, он по-прежнему соединён с передней панелью кабелем кнопки «Домой».

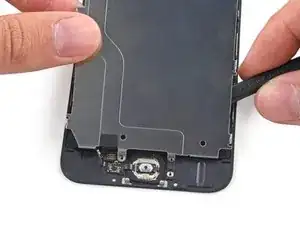

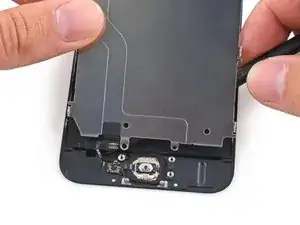

Заведите кончик лопатки за экран, чтобы аккуратно приподнять кабель кнопки «Домой» с передней панели.

Если кабель плохо отделяется, используйте немного тепла от iOpener или фена, чтобы размягчить клей снизу.

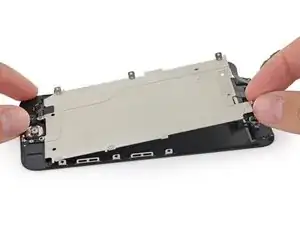

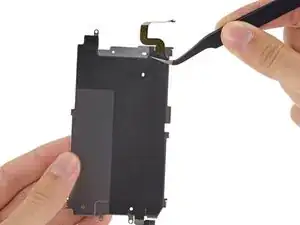

Снимите экран LCD.

При сборке убедитесь, что разъём кабеля кнопки «Домой» плотно установлен за небольшим углублением в пластике экрана.

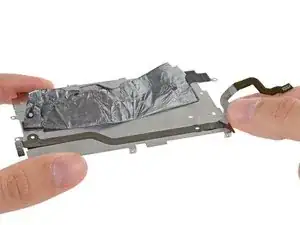

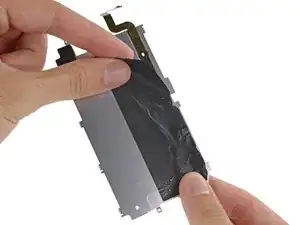

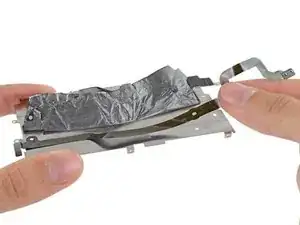

Отклейте чёрную защитную плёнку от кабеля кнопки «Домой».

Вам могут понадобиться пинцет, чтобы начать отделение, но плёнка хрупкая, и завершить работу только пинцетом может быть сложно.

Аккуратно отклейте кабель кнопки «Домой» от клея, которым он прикреплён к экрану LCD.
