Замена аккумулятора iPhone 6

Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта P2 Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp смотрите в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый торец iPhone.

Расположите присоски ближе к нижнему краю iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, можно использовать скотч, чтобы сделать поверхность более захватывающей.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Вставьте медиатор под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз, и делайте паузу в несколько секунд между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, используйте одиночную присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска плотно прижата к экрану для образования герметичного уплотнения.

Если дисплей сильно треснул, наклеивание слоя прозрачной упаковочной ленты может позволить присоске держаться. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Одной рукой удерживая iPhone, потяните присоску вверх, чтобы слегка раздвинуть переднюю панель от задней крышки.

Действуйте медленно и прилагайте равномерное усилие. Сборка дисплея сидит плотнее, чем у большинства устройств.

Используя пластиковый инструмент для вскрытия, начните осторожно поддевать заднюю крышку вниз, отводя её от сборки дисплея, продолжая тянуть присоской вверх.

Передняя панель удерживается несколькими защёлками, поэтому может потребоваться сочетание присоски и пластиковой лопатки, чтобы освободить сборку дисплея.

Потяните пластиковый выступ, чтобы снять вакуумное уплотнение присоски.

Снимите присоску с сборки дисплея.

Откройте iPhone, отводя конец с кнопкой «Домой» передней панели от задней крышки, используя верхнюю часть телефона в качестве петли.

Несколько защёлок вдоль верхнего края передней панели образуют частичную петлю.

При сборке выровняйте защёлки чуть ниже верхнего края задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не войдёт вровень с верхним краем задней крышки.

Откройте дисплей примерно до 90° и подпереть его чем‑то, чтобы он держался, пока вы работаете с телефоном.

В экстренном случае подойдёт нераспечатанная консервированная банка.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

Удалите следующие винты Phillips с крепления разъёма аккумулятора:

Один винт 2.2 мм

Один винт 3.2 мм

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить телефон.

Снимите металлическое крепление разъёма аккумулятора с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём батареи и приподнять его из гнезда на плате.

Следите, чтобы вы приподнимали только разъём батареи, а не гнездо на плате. Если приподнять гнездо на плате, вы можете полностью сломать разъём.

Удалите следующие пять винтов Phillips, удерживающих кронштейн кабеля передней панели:

Три винта 1,2 мм

Один винт 1,7 мм

Один винт 3,1 мм

Неправильное расположение этих винтов при сборке приведёт к необратимому повреждению платы iPhone.

Снимите кронштейн кабеля сборки передней панели с платы.

В следующих четырёх шагах будьте внимательны и подденьте только разъёмы кабелей, а не их гнёзда на плате.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля фронтальной камеры и датчиков.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабель в этом шаге.

Используйте лопатку или ноготь, чтобы отключить разъём кабеля данных дисплея.

При сборке телефона кабель данных дисплея может отщёлкнуться с разъёма. Это может привести к появлению белых линий или пустого экрана при включении телефона. В таком случае просто снова подключите кабель и выполните перезагрузку телефона. Лучший способ перезагрузить телефон — отключить и снова подключить разъём батареи.

Используйте плоский конец лопатки, чтобы отключить разъём кабеля дигитайзера.

При повторном подключении кабеля дигитайзера не нажимайте в центре разъёма. Нажмите на один край разъёма, затем на противоположный край. Нажатие в центре может согнуть компонент и повредить дигитайзер.

Снимите сборку передней панели с задней крышки.

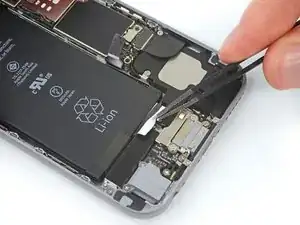

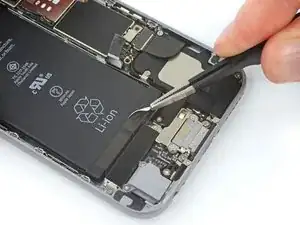

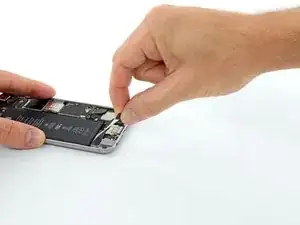

Отогните первую клейкую ленту батареи от правого нижнего края батареи.

Используйте пальцы или тупые пинцеты и будьте особенно осторожны при работе рядом с батареей — прокол литий-ионной батареи может привести к выделению опасных химических веществ и возгоранию.

По желанию, прежде чем продолжать, вы можете удалить два винта Phillips, удерживающих моторчик вибрации, и вынуть моторчик, чтобы обеспечить больший зазор для извлечения клейких полос.

Старайтесь держать полосы плоскими и без складок; смятые полосы будут слипаться и рваться вместо того, чтобы выниматься целиком.

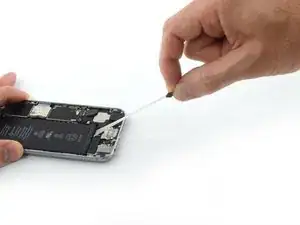

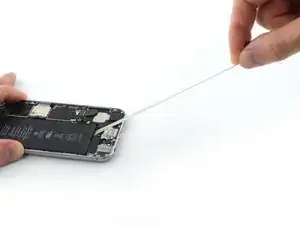

Медленно тяните клейкую ленту от батареи в направлении к нижней части iPhone.

Чтобы не порвать клейкую полосу, следите, чтобы она не зацепилась за моторчик вибрации или другие компоненты рядом с батареей.

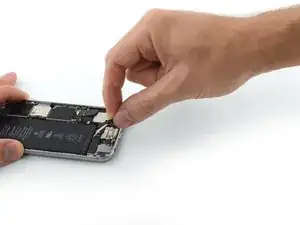

Тяните равномерно, поддерживая постоянное натяжение полосы, пока она не выйдет из-под батареи и задней крышки. Для лучшего результата тяните полосу под углом 60° или менее.

Полоса растянется до многих раз от исходной длины. Продолжайте тянуть и при необходимости снова возьмитесь за полосу ближе к батарее.

Если полоса порвётся, аккуратно попытайтесь достать её пинцетом (не повредив батарею) и продолжите тянуть. Если полоса оторвётся под батареей и её нельзя извлечь, продолжайте выполнять следующие шаги.

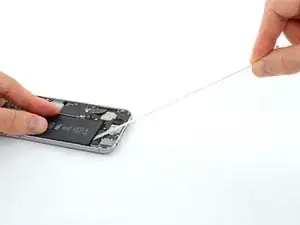

Повторите для второй полосы.

Держите батарею прижатой, когда снимаете вторую полосу, иначе при отделении от корпуса полоса может выбросить батарею.

Если клей оторвётся под батареей и его нельзя извлечь, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи в области оторванной клейкой полосы.

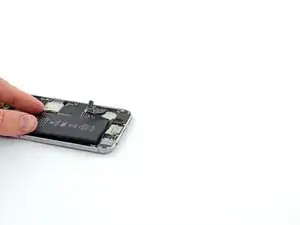

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять батарею.

Не пытайтесь силой поддеть батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом для поддевания.

Не поддёргивайте плату логики, иначе вы можете повредить телефон.

Не вставляйте лопатку в область между кнопкой уменьшения громкости (-) и верхним краем батареи, иначе вы можете повредить кабель управления громкостью, расположенный под ней.

Для дополнительных способов, если одна из клейких полос оторвалась под батареей и её не удалось извлечь, продолжайте со следующим шагом ниже.

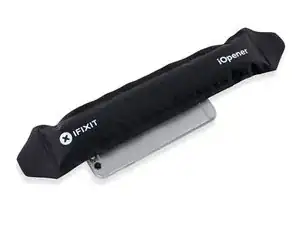

Если батарея по-прежнему приклеена к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку непосредственно за батареей. Она должна быть чуть слишком горячей, чтобы касаться удобно.

Затем используйте пластиковый инструмент для открывания, чтобы осторожно приподнять батарею.

Перегрев iPhone может привести к возгоранию батареи.

Альтернативно, если батарея остается приклеенной к задней крышке, переверните iPhone обратно и проденьте кусок зубной нити или прочной верёвки за батарею. Затем медленно тяните взад-вперёд пилящими движениями, чтобы разделить клей.

Более прочной альтернативой нити является размотанная гитарная струна, например струна E 0.009 из набора для 12-струнной гитары.

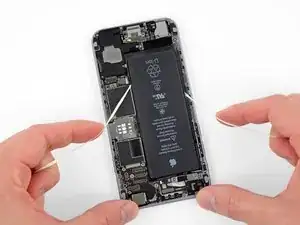

Удалите батарею из iPhone.

Если ваша запасная батарея пришла в пластиковой оболочке, снимите оболочку перед установкой, оттянув её от гибкого кабеля.

Если в телефоне осталось какое-либо спиртовое средство, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Перед тем как приклеить запасную батарею, временно подключите разъём батареи к гнезду на плате. Это гарантирует правильное выравнивание батареи в её нише.

Приклейте батарею, отключите её и продолжайте сборку устройства.

Если у вашей новой батареи нет заранее установленных клеевых полос, обратитесь к этому руководству, чтобы заменить клеевые ленты.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.
