Замена заднего модуля камеры Google Pixel 9 Pro Fold
Это руководство по ремонту подготовлено сотрудниками iFixit и не получало одобрения от Google. Узнайте больше о наших руководствах по ремонту здесь.
Используйте это руководство, чтобы заменить задний модуль камеры в вашем Google Pixel 9 Pro Fold.
Шаг 1

Перед началом ремонта разрядите аккумулятор телефона ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.
Отключите все кабели от телефона и полностью выключите его питание.
Шаг 2


Прикрепите присоску к задней крышке как можно ближе к центру нижнего края.
Удерживая телефон одной рукой, резко и равномерно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.
Вставьте инструмент для вскрытия в получившийся зазор.
Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить к разбитой крышке суперклеем.
Шаг 3


Во время следующих двух шагов не вставляйте инструмент для вскрытия глубже 3 мм, чтобы не повредить металлические пружины вокруг рамы.
При желании вы можете отмерить и отметить инструмент на 3 мм, чтобы контролировать глубину вставки.
Снимите ручку присоски с задней крышки.
Проведите инструментом для вскрытия вокруг нижнего левого угла и вдоль левого края задней крышки, чтобы разъединить клей.
Шаг 4


Продолжайте проводить инструментом вокруг верхнего левого угла и по верхнему краю задней крышки.
Шаг 5


Клей вдоль правого края задней крышки толще, чем на остальных краях. Чтобы отделить клей, потребуется вставить инструмент минимум на 4 мм.
Проведите инструментом вниз по правому краю и вокруг нижнего правого угла, чтобы отделить оставшийся клей.
Шаг 6


Пока не снимайте заднюю крышку полностью — она всё ещё соединена с телефоном кабелем.
На этом этапе задняя крышка должна быть отделена от рамы. Если по краям остаётся сопротивление, используйте инструмент для вскрытия, чтобы отделить оставшийся клей.
Поднимите нижний край задней крышки и откиньте её через верхний край телефона.
Подперните заднюю крышку ручкой присоски или чистым прочным предметом — убедитесь, что кабель не натянут.
Шаг 7

Во время ремонта отслеживайте каждий винт и убедитесь, что он возвращается именно на своё место.
Хотя в Pixel 9 Pro Fold используются винты Torx Plus, стандартные биты Torx также подходят. Используйте бит того же размера или на один размер больше (биты T3 или T4 для винтов 3IP Torx Plus) и прикладывайте постоянное вниз направленное усилие, чтобы не сорвать шлиц.
Используйте отвертку Torx Plus 3IP, чтобы вывернуть винт длиной 3,0 мм, фиксирующий верхнюю скобу.
Шаг 8

С помощью пинцета или пальцами потяните верхнюю скобу в направлении верхней части телефона, чтобы освободить её из защёлки.
Снимите верхнюю скобу.
Шаг 9

Вставьте наконечник лопатки под нижний край нажимного разъёма кабеля задней крышки press connector.
Не вставляйте лопатку в другие места — вы рискуете сместить поверхностно‑монтажные компоненты.
Подденьте и отключите кабель задней крышки.
Шаг 10

Снимите заднюю крышку с рамы и удалите её.
Шаг 11

Используйте отвертку Torx Plus 3IP, чтобы вывернуть два винта длиной 3,0 мм, фиксирующие крепление базового аккумулятора.
Шаг 12


С помощью пинцета или пальцев потяните крепление базового аккумулятора в направлении нижней части телефона, чтобы освободить его из защёлки.
Снимите крепление базового аккумулятора.
Шаг 13

Вставьте наконечник лопатки под нижний левый угол нажимного разъёма базового аккумулятора, рядом с золотой меткой.
Не вставляйте лопатку в другие места — вы рискуете сместить поверхностно‑монтажные компоненты.
Подденьте и отключите базовый аккумулятор.
Шаг 14

Используйте лопатку, чтобы поддеть и отключить нажимной разъём кабеля платы порта USB‑C.
Шаг 15

Используйте отвертку Torx Plus 3IP, чтобы вывернуть два винта длиной 3,0 мм, фиксирующие крепление вибратора.
Шаг 16

Используйте пинцет или пальцы, чтобы приподнять кронштейн вибромотора со рамки и снять его.
Шаг 17

Просуньте одну сторону углового пинцета под металлическую шейку разъёма чёрного кабеля антенны на плате USB‑C.
Поднимите прямо вверх, чтобы отсоединить кабель.
Шаг 18

Снимите два винта длиной 2,6 мм, фиксирующие внутренний кронштейн передней камеры, с помощью отвёртки Torx Plus 3IP.
Шаг 19


Используйте пинцет или пальцы, чтобы приподнять внутренний кронштейн передней камеры вверх и сдвинуть его к левому краю телефона, чтобы освободить защёлки.
Снимите внутренний кронштейн передней камеры.
Шаг 20

Используйте монтировочную лопатку, чтобы приподнять и отсоединить пресс‑разъём внутренней передней камеры.
Шаг 21


Используйте острый конец монтировочной лопатки, чтобы приподнять внутреннюю переднюю камеру и отделить клей, фиксирующий её к рамке.
Снимите внутреннюю переднюю камеру.
Шаг 22


Просуньте плоский конец монтировочной лопатки под антенну сверхширокополосной связи, чтобы отделить клейкую пену, фиксирующую её к рамке.
Используйте пинцет или пальцы, чтобы приподнять антенну с рамки и отделить оставшийся клей.
Шаг 23

Снимите два винта длиной 3,0 мм, фиксирующие кронштейн сверхширокополосной антенны, с помощью отвёртки Torx Plus 3IP.
Шаг 24


Удерживая сверхширокополосную антенну в стороне, потяните кронштейн к нижней части телефона, чтобы освободить его защёлки.
Снимите кронштейн сверхширокополосной антенны.
Шаг 25

Снимите винт длиной 3,0 мм, фиксирующий кронштейн кабеля межсоединения, с помощью отвёртки Torx Plus 3IP.
Шаг 26


Используйте пинцет или пальцы, чтобы потянуть кронштейн к правому краю телефона и освободить его защёлку.
Снимите нижний кронштейн кабеля межсоединения.
Шаг 27

Снимите винт длиной 3,0 мм, фиксирующий внутренний кронштейн кабеля дисплея, с помощью отвёртки Torx Plus 3IP.
Шаг 28

Используйте пинцет или пальцы, чтобы потянуть внутренний кронштейн кабеля дисплея в сторону левого края телефона и освободить его из защёлки.
Снимите внутренний кронштейн кабеля дисплея.
Шаг 29


Вставьте острие монтировочной лопатки под нижний левый угол пресс‑разъёма внутреннего кабеля дисплея, рядом с золотой меткой на логической плате.
Не вставляйте лопатку в другие места — вы рискуете сдвинуть поверхностно‑монтажные компоненты.
Подденьте и отсоедините внутренний кабель дисплея.
Шаг 30


Повторите предыдущий шаг, чтобы отсоединить верхний и нижний пресс‑разъёмы кабелей межсоединения, при этом поддёргивайте только рядом с золотыми метками.
Шаг 31

Отделите графитовую пластину от нижнего динамика, чтобы разъединить фиксирующий её клей.
Шаг 32


Продолжайте снимать графитовую пластину с логической платы, чтобы отделить оставшийся клей.
Шаг 33

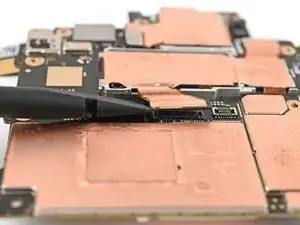

Используйте пинцет или пальцы, чтобы снять жёлтую ленту с ZIF‑разъёма кабеля боковой кнопки.
Отложите ленту — она понадобится при сборке.
Шаг 34

Используйте острый конец монтировочной лопатки или ноготь, чтобы приподнять фиксирующую планку на ZIF‑разъёме кабеля боковой кнопки.
Шаг 35

Используйте изогнутые пинцеты, чтобы вытащить кабель боковой кнопки прямо из его разъёма.
Будьте осторожны, чтобы не проколоть аккумулятор — он может протечь опасными химикатами и/или загореться.
Шаг 36

Термопрокладка слегка приклеивает антенну 5G mmWave к раме.
Используйте наконечник лопатки, чтобы приподнять антенну 5G mmWave от рамы и отделить её от термопрокладки.
Шаг 37

Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта, удерживающие плату логики:
Один винт длиной 2.2 мм
Два винта длиной 2.6 мм
Шаг 38


Вставьте плоский конец лопатки под верхний левый угол платы логики, рядом с вырезом для внутренней фронтальной камеры.
Вы можете почувствовать некоторое сопротивление, так как плата логики приклеена к раме термопастой.
Подденьте плату логики настолько, чтобы можно было схватить верхний край пальцами.

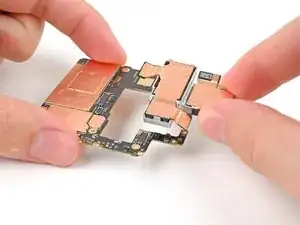

Шаг 39

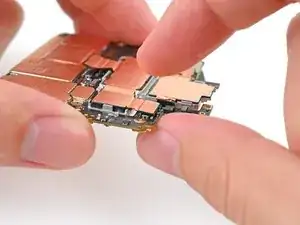

Поднимите верхнюю часть платы логики из рамы и извлеките её.
Положите плату логики вверх дном на чистую поверхность.
Шаг 40


Используйте плоский конец лопатки, чтобы соскоблить крупные куски старой термопасты с рамы.
Нанесите несколько капель высококонцентрированного изопропилового спирта (более 90%) на оставшиеся следы термопасты.
Протрите остатки, используя кофейный фильтр или безворсовую ткань.
Шаг 41


Не нажимайте сильно на плату логики во время её очистки, чтобы не деформировать металлические пружины и не размазать узел задней камеры.
Повторите процедуру очистки термопасты для нижней части платы логики.
Шаг 42

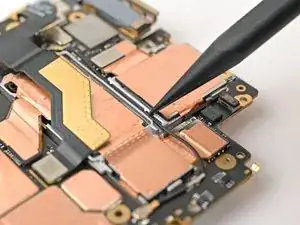

Используйте лопатку, чтобы поддеть и отсоединить пресс‑разъём антенны 5G mmWave.
Шаг 43


Кабель антенны 5G mmWave зафиксирован клеем с обеих сторон платы логики.
Просуньте плоский конец лопатки под участок кабеля антенны 5G mmWave, приклеенный к нижней части платы логики.
Подденьте кабель, чтобы отделить клей.
Используйте пинцет или пальцы, чтобы снять кабель с платы логики и отделить оставшийся клей.
Шаг 44


Повторите предыдущий шаг для приклеенного участка кабеля антенны 5G mmWave на верхней части платы логики.
Снимите антенну 5G mmWave.
Шаг 45

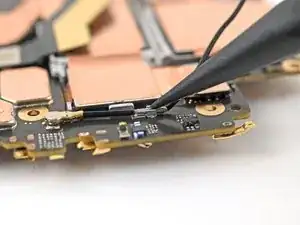

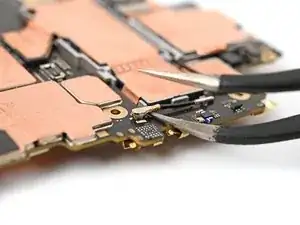

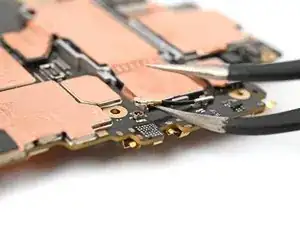

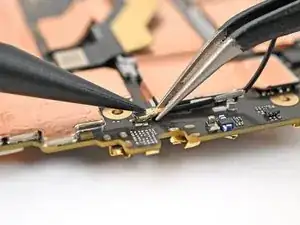

Просуньте одну лапку изогнутого пинцета под металлическую шейку головки разъёма кабеля антенны задней камеры.
Поднимите прямо вверх, чтобы отсоединить кабель.
Повторите ту же процедуру для другой головки разъёма.
Шаг 46

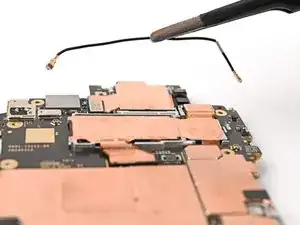

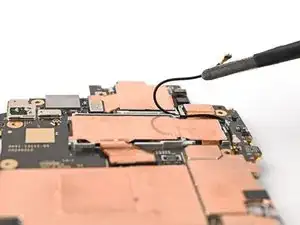

Используйте пинцет или пальцы, чтобы вывести кабель антенны из его канавки в сборке задней камеры.
Снимите кабель антенны.
Шаг 47

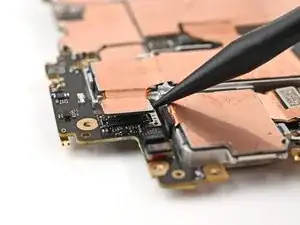

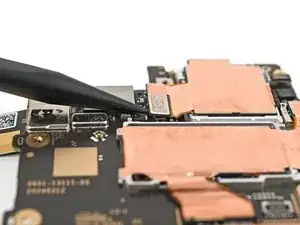

Вставьте наконечник лопатки под нижний левый угол пресс‑разъёма широкой камеры, рядом с золотой меткой.
Подденьте вверх, чтобы отсоединить широкоугольную камеру.
Шаг 48

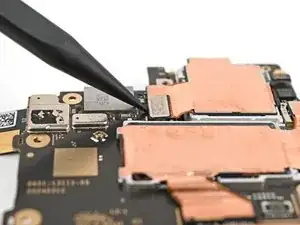

Повторите предыдущий шаг для пресс‑разъёмов ультраширокой и телефото камеры.
У пресс‑разъёма ультраширокой камеры нет золотой метки. Вместо этого вставьте лопатку под приподнятую серебряную площадку рядом с широкой камерой.
Шаг 49

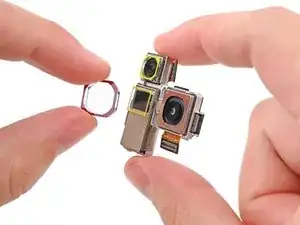

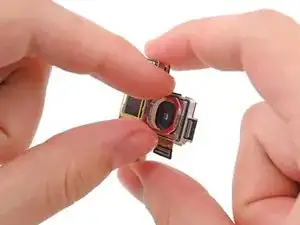

Вытащите сборку задней камеры из выреза в плате логики и снимите её.
Шаг 50

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать устройство обратно.
Шаг 51

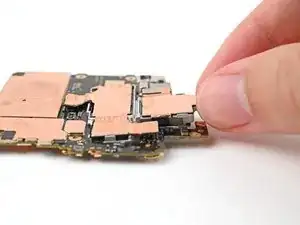

На новой сборке фронтальной камеры могут быть легко приклеены пластиковые крышки над каждым объективом. Если их нет, пропустите этот шаг.
Снимите три крышки объективов с новой сборки задней камеры пальцами.
Шаг 52

Совместите и установите новую сборку задней камеры в её вырез в плате логики.
Шаг 53

Аккуратно совместите один из защёлкивающихся разъёмов модуля задней камеры с его гнездом и надавите кончиком пальца, пока он не щёлкнет на месте.
Не пытайтесь вдавить разъём силой. Если возникают трудности, переориентируйте его и попробуйте снова.
Шаг 54

Повторите предыдущий шаг для остальных двух защёлкивающихся разъёмов задней камеры.
Шаг 55

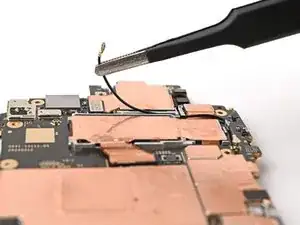

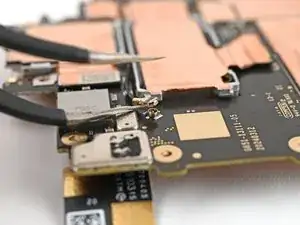

Удерживая один из антенных разъёмов модуля задней камеры пинцетом над его гнездом, аккуратно прижмите пальцем или лопаткой до щелчка, чтобы разъём встал на место.
Повторите для другого разъёма на антенном кабеле.
Используйте лопатку или пальцы, чтобы зажать антенный кабель в его защёлках и канавке в модуле задней камеры.
Шаг 56


Сравните новую клейкую ленту с вашей старой. Убедитесь, что у вас правильные полоски клея.
С помощью пинцета или пальцев удалите старый клей с антенного кабеля 5G mmWave и с мест его крепления на плате.
Шаг 57


Используйте изопропиловый спирт (>90%) и кофейный фильтр или ткань без ворса, чтобы удалить остатки клея.
Шаг 58

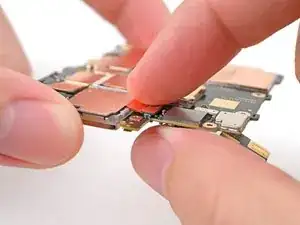

Снимите изогнутую клейкую полоску с непрозрачной подложки, чтобы открыть клей под ней.
Шаг 59

Совместите изогнутую клейкую полоску с соответствующим по форме участком антенного кабеля 5G mmWave и прижмите её на место.
Шаг 60


Повторите предыдущие два шага для квадратной клейкой полоски, поместив её над золотистой частью антенного кабеля 5G mmWave.
Снимите цветные подложки с обеих клейких полосок, чтобы открыть клей под ними.
Шаг 61


Подключите антенный кабель 5G mmWave.
Обведите кабель вокруг его исходного места на плате и прижмите, чтобы обе стороны снова приклеились.
Шаг 62


Нанесите небольшие точки термопасты (всего пять) на плату в тех же местах, где была старая термопаста.
Шаг 63

Установите плату обратно в вырез в рамке, убедившись, что никакие кабели не зажаты под ней.
Шаг 64

Используйте Torx Plus 3IP отвёртку, чтобы установить три винта, фиксирующие плату:
Один винт длиной 2.2 мм
Два винта длиной 2.6 мм
Шаг 65

Используйте изогнутый пинцет, чтобы вернуть кабель боковой кнопки в его разъём.
Шаг 66

Переверните запирающую планку вниз и слегка нажмите на неё, пока она не щёлкнет на месте.
Шаг 67

Поместите жёлтую ленту поверх ZIF‑разъёма и его кабеля.
Шаг 68

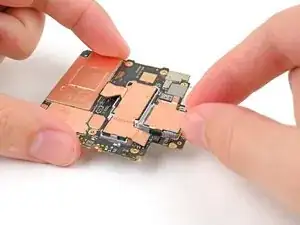

Снимите прозрачную подложку с верхней половины запасного графитового листа, чтобы открыть клей.
Совместите верхнюю половину графитового листа с платой и уложите её.
Шаг 69

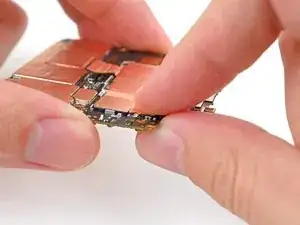

Прижмите верхнюю половину графитового листа пальцем, чтобы закрепить её на плате.
Шаг 70

Снимите синюю подложку с нижней части графитового листа, чтобы открыть клей под ней.
Шаг 71


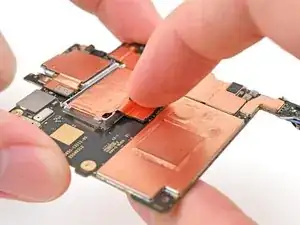

Проведите пальцем от средней части графитового листа к клеевому участку на динамике, чтобы разгладить лист и приклеить его.
Шаг 72


Возьмитесь за язычок в верхней части графитового листа и снимите оставшуюся подложку.
Шаг 73


Подключите внутренний кабель дисплея и защёлки контактных соединителей верхнего и нижнего межсоединительных кабелей.
Шаг 74

Вставьте зажим кронштейна внутреннего кабеля дисплея под его паз на логической плате и совместите отверстия для винтов.
Шаг 75

Используйте отвёртку Torx Plus 3IP, чтобы установить винт длиной 3,0 мм, фиксирующий кронштейн внутреннего кабеля дисплея.
Шаг 76

Вставьте зажим кронштейна нижнего межсоединения под его паз в корпусе и совместите отверстие для винта.
Шаг 77

Используйте отвёртку Torx Plus 3IP, чтобы установить винт длиной 3,0 мм, фиксирующий кронштейн межсоединительного кабеля.
Шаг 78

Удерживая антенну ультра‑широкополосной связи в стороне, вставьте зажим её кронштейна под соответствующий паз в корпусе и совместите отверстия для винтов.
Шаг 79

Используйте отвёртку Torx Plus 3IP, чтобы установить два винта длиной 3,0 мм, фиксирующие кронштейн ультра‑широкополосной антенны.
Шаг 80


Если клей на вашем кронштейне ультра‑широкополосной антенны всё ещё липкий, пропустите этот шаг.
Удалите старый клей и вспененный уплотнитель с кронштейна ультра‑широкополосной антенны и под антенной.
Замените соответствующий клей и вспененный уплотнитель на кронштейне и корпусе.
Прижмите антенну ультра‑широкополосной связи к корпусу и приклейте её заново.
Шаг 81


Используйте пинцет или пальцы, чтобы удалить старую клейкую пену из выреза для внутренней фронтальной камеры.
Используйте изопропиловый спирт (>90%) и фильтр для кофе или безворсовую ткань, чтобы удалить остатки клея.
Шаг 82


Отделите запасную клейкую пену для внутренней фронтальной камеры от прозрачной подложки, чтобы открыть клей.
Совместите накладку из пенопласта с вырезом в корпусе так, чтобы язычок для съёма был направлен к нижней части телефона.
Установите накладку в вырез.
Шаг 83


Используйте наконечник лопатки, чтобы прижать по краям клейкую пену и закрепить её на корпусе.
Шаг 84


Используйте пинцет или пальцы, чтобы снять цветную подложку и открыть клей.
Шаг 85

Держа внутреннюю фронтальную камеру над вырезом, подключите её пресс‑коннектор.
Уложите камеру в вырез и прижмите, чтобы зафиксировать её на клее.
Шаг 86


Вставьте зажим кронштейна внутренней фронтальной камеры под его паз на логической плате и совместите отверстия для винтов.
Шаг 87

Используйте отвёртку Torx Plus 3IP, чтобы установить два винта длиной 2,6 мм, фиксирующие кронштейн внутренней фронтальной камеры.
Шаг 88

Используйте пинцет, чтобы удерживать разъём кабеля антенны над его гнездом и аккуратно прижмите пальцем или лопаткой, пока разъём не щёлкнет на месте.
Шаг 89

Установите кронштейн вибромотора на логическую плату и совместите отверстия для винтов.
Шаг 90

Используйте отвёртку Torx Plus 3IP, чтобы установить два винта длиной 3,0 мм, фиксирующие кронштейн вибромотора.
Шаг 91

Подключите пресс‑коннектор платы порта USB‑C.
Шаг 92

Подключите пресс‑коннектор основной батареи.
Шаг 93

Вставьте зажим кронштейна основной батареи под его паз на логической плате и совместите отверстия для винтов.
Шаг 94

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 3,0 мм, фиксирующие опору батареи.
Шаг 95

Используйте лопатку или пальцы, чтобы удалить старый клей с задней крышки.
Используйте изопропиловый спирт (>90%) и фильтр для кофе или микрофибровую ткань, чтобы удалить остатки клея.
Шаг 96


Если вы заменяете заднюю крышку на новую, выполните следующие два шага. В противном случае пропустите их.
Используйте пинцет или пальцы, чтобы удалить три вставки камер с внутренней стороны новой задней крышки.
Шаг 97


Снимите оставшиеся прозрачные пленки с внешней стороны задней крышки.
Шаг 98

Перед снятием любых пленок проверьте, совпадает ли клей с рамкой.
Прозрачная пленка должна быть обращена к рамке.
Шаг 99


Будьте аккуратны на этом шаге, легко приклеить клей в неправильном месте. Действуйте медленно и осторожно.
Отделите верхнюю половину новой клейкой ленты от прозрачной пленки и придержите её сложенной перед продолжением.
Выровняйте верхнюю половину клея по рамке, используя углы в качестве ориентиров.
Прикрепите клей к рамке.
Шаг 100

Используйте плоский конец лопатки или пальцы, чтобы прижать верхний край клея и зафиксировать его на рамке.
Шаг 101


Пока вы снимаете оставшуюся прозрачную пленку, медленно укладывайте остальную часть клея по периметру телефона.
Шаг 102


Используйте плоский конец лопатки или пальцы, чтобы прижать оставшийся клей и зафиксировать его на рамке.
Шаг 103


Используйте лопатку, чтобы приподнять сегментированный язычок в правом нижнем углу большой синей пленки.
Поднимите язычок и снимите большую синюю пленку, чтобы обнажить вторичную пленку.
Если часть клея начинает отрываться вместе с пленкой, аккуратно прижмите её обратно к рамке и используйте плоский конец лопатки, чтобы зафиксировать.
Шаг 104

Держа заднюю крышку или поддерживая её, снова подключите кабель задней крышки.
Не пытайтесь силой вставлять разъём. Если возникают трудности, переставьте его и попробуйте снова.
Шаг 105

Вставьте верхнюю прижимную скобу под её посадочное место на плате и совместите отверстие под винт.
Шаг 106

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 3,0 мм, фиксирующий верхнюю скобу.
Шаг 107

Используйте острый конец лопатки, чтобы приподнять сегментированный язычок в правом верхнем углу вторичной пленки.
Шаг 108


Снимите вторичную пленку, чтобы обнажить клей.
Если часть клея начинает отрываться вместе с пленкой, аккуратно прижмите её обратно к рамке и используйте плоский конец лопатки, чтобы зафиксировать.
Шаг 109

Выровняйте верхний край задней крышки с рамкой и нажмите, чтобы приклеить её.
Шаг 110


Прижмите по периметру заднюю крышку, чтобы приклеить её к рамке.
При желании можно слегка прогреть края задней крышки феном или тепловой пушкой для более прочного сцепления.
Дайте телефону постоять несколько часов, чтобы клей застыл.
Заключение
Поздравляем с завершением ремонта!
Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт не прошёл как ожидалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Google Pixel 9 Pro Fold Answers.
Перевод руководства с ifixit.com
