Снятие платы

Перед началом ремонта разрядите батарею Pixel до уровня ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

По периметру задняя крышка приклеена к раме.

При разделении клея не вставляйте инструмент глубже 3 мм под заднюю крышку, чтобы избежать повреждения внутренних компонентов.

Отмерьте 3 мм от наконечника и отметьте лезвие медиатора перманентным маркером. Альтернативно можно приклеить монету к медиатору на расстоянии 3 мм от наконечника.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Резко и равномерно потяните присоску вверх, чтобы создать небольшой зазор под задней крышкой.

Вставьте наконечник медиатора в образовавшийся зазор.

Проведите медиатором по нижнему краю, чтобы отделить клей, фиксирующий его.

Не забудьте: не вставляйте медиатор глубже 3 мм.

Проведите медиатором вверх по левому краю и вдоль верхнего края, чтобы отделить клей.

Проведите медиатором вниз по правому краю, чтобы отделить оставшийся клей.

Не пытайтесь полностью снять заднюю крышку — на правом краю она соединена лентовым кабелем с телефоном.

Поднимите левый край задней крышки с помощью присоски и откиньте его через правый край, как при открытии книжной обложки.

Если возникают трудности, проверьте периметр на предмет оставшегося клея и используйте медиатор, чтобы отделить его.

Подоприте заднюю крышку присоской, чтобы получить доступ к лентовому кабелю в верхнем правом углу.

Отверткой Torx Plus 3IP открутите два винта длиной 5,2 мм, фиксирующие крышку кабеля.

Пинцетом или пальцами снимите крышку кабеля.

Используйте наконечник лопатки, чтобы поддеть и отсоединить контакт‑разъём с защёлкой задней крышки.

Снимите заднюю крышку.

При сборке следуйте этому руководству по нанесению нового клея и установке задней крышки.

Используйте наконечник лопатки и пальцы, чтобы оторвать кусочек ленты возле левого края телефона так, чтобы получить доступ к кронштейну и винтам под ней.

Вы можете полностью снять ленту, если хотите, но обязательно сохраните её для обратной сборки.

Отверткой Torx Plus 3IP открутите два винта длиной 5,2 мм, фиксирующие крышку кабеля беспроводной зарядки.

Пинцетом или пальцами снимите крышку.

Используйте наконечник медиатора, чтобы поддеть и отсоединить разъём беспроводной зарядки с защёлкой.

Используйте наконечник лопатки, чтобы поддеть и отсоединить разъём сверхширокополосной связи с защёлкой.

Отверткой Torx Plus 3IP открутите два винта длиной 2,2 мм, фиксирующие узел беспроводной зарядки.

Снимите узел беспроводной зарядки.

Используйте лопатку, чтобы приподнять и отключить пресс‑разъём аккумулятора.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 5.2 мм, фиксирующий крышку mmWave‑антенны.

Жёсткая металлическая защёлка фиксирует нижний левый угол крышки mmWave‑антенны.

Вставьте остриё лопатки под язычок около нижнего левого угла крышки mmWave‑антенны.

Сдвигайте крышку вправо лопаткой, одновременно приподнимая её, чтобы отщелкнуть.

Осторожно потяните правый край крышки к нижней части телефона и снимите крышку.

При сборке вставьте две защёлки на верхних углах под соответствующие вырезы в корпусе и нажмите крышку вниз, чтобы защёлкнуть её на место.

Используйте остриё лопатки, чтобы приподнять и отключить пресс‑разъём mmWave‑антенны в правом верхнем углу плат.

Используйте остриё лопатки, чтобы приподнять и отключить пресс‑разъём фронтальной камеры.

Будьте очень осторожны, чтобы не прикасаться к объективам камер в этом шаге. Если вы случайно коснулись, протрите их чистой микрофиброй или безворсовой тканью.

Осторожно отведите кабель фронтальной камеры в сторону, чтобы получить доступ к винту mmWave‑антенны.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 4.2 мм, фиксирующий mmWave‑антенну.

Пинцетом или пальцами удалите mmWave‑антенну.

При сборке убедитесь, что mmWave‑антенна проходит под кабелем фронтальной камеры.

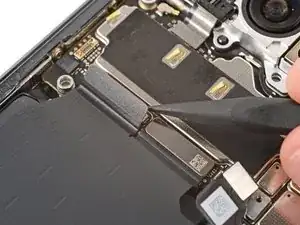

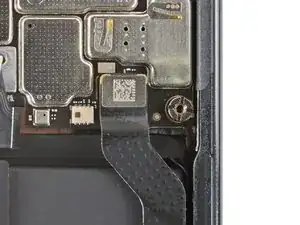

Используйте лопатку, чтобы приподнять и отключить три оставшихся пресс‑разъёма вдоль нижнего края платы — два крупных разъёма ближе к центру и один меньший в правом нижнем углу.

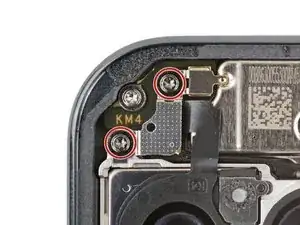

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 5.2 мм, фиксирующих металлическую крышку в левом верхнем углу.

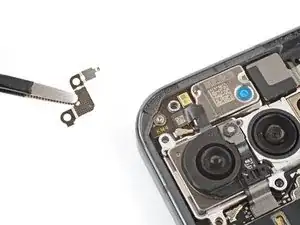

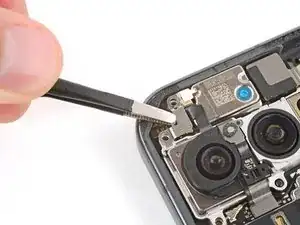

Пинцетом или пальцами снимите крышку.

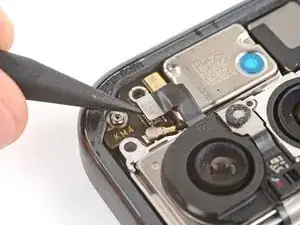

Используйте остриё лопатки, чтобы приподнять и отключить пресс‑разъём датчика автофокуса в левом верхнем углу телефона.

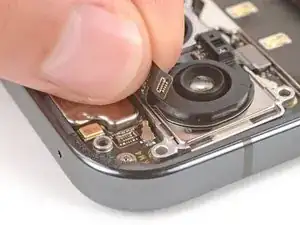

Осторожно подогните кабель вверх, чтобы получить доступ к разъёму антенны под ним.

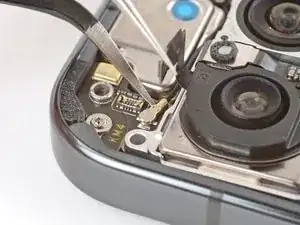

Просуньте одну лапку изогнутого пинцета под металлическую шейку разъёма антенны и поднимите прямо вверх, чтобы отключить его.

При сборке удерживайте разъём пинцетом над его гнездом и аккуратно прижмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, измените положение головы и попробуйте снова.

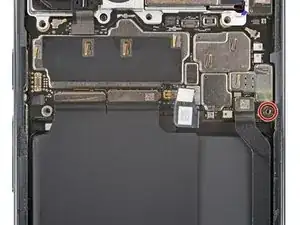

Используйте отвертку‑стойку, чтобы выкрутить стойковой винт длиной 4.8 мм из правого нижнего угла платы.

Если у вас нет отвертки‑стойки, можно использовать плоскую отвертку шириной равной (или немного шире) винта. Чтобы избежать срыва шлица, убедитесь, что отвертка правильно выровнена и оказывайте непрерывное усилие вниз.

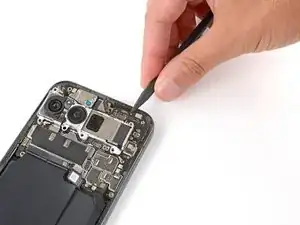

Используйте лопатку, чтобы приподнять верхний край платы, пока не сможете схватить её пальцами.

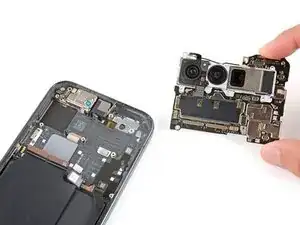

Возьмите плату за правую сторону и аккуратно извлеките её, следя за тем, чтобы ни один кабель не зацепился (один кабель фронтальной камеры и четыре кабеля вдоль нижнего края).

При сборке отведите кабель фронтальной камеры в сторону и опустите плату на место, убедившись, что четыре кабеля вдоль нижнего края не оказались зажатыми под платой.

При сборке:

Проверьте состояние термопрокладки на плате — она будет либо на нижней стороне платы, либо на раме.

Если прокладка не повреждена, пропустите оставшуюся часть этого шага.

Если прокладка повреждена, используйте плоский конец лопатки, чтобы соскрести и удалить её.

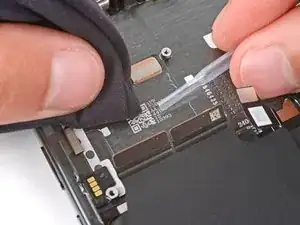

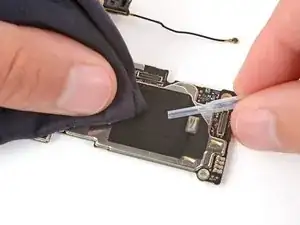

Используйте изопропиловый спирт (>90%) и микрофибровую ткань, чтобы удалить все остатки термопрокладки с рамы и нижней стороны платы.

Установите новую термопрокладку на её место на раме.
